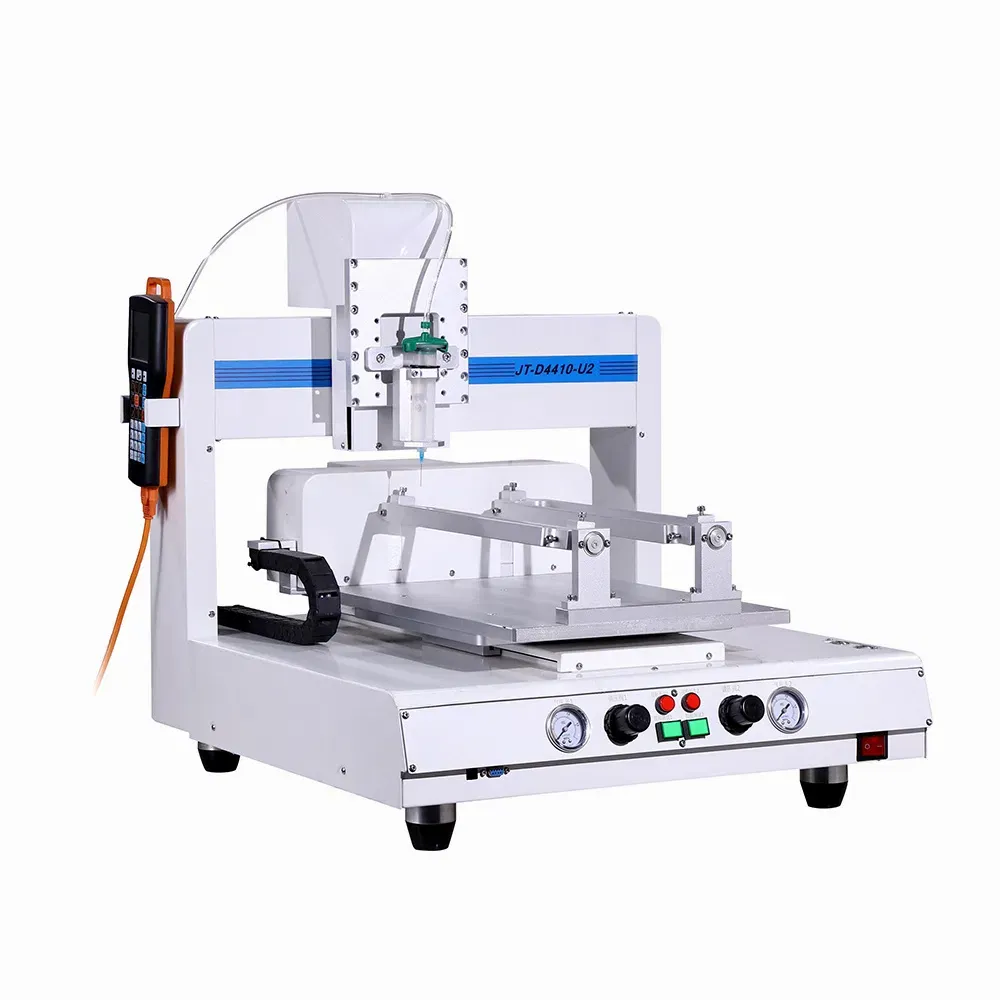

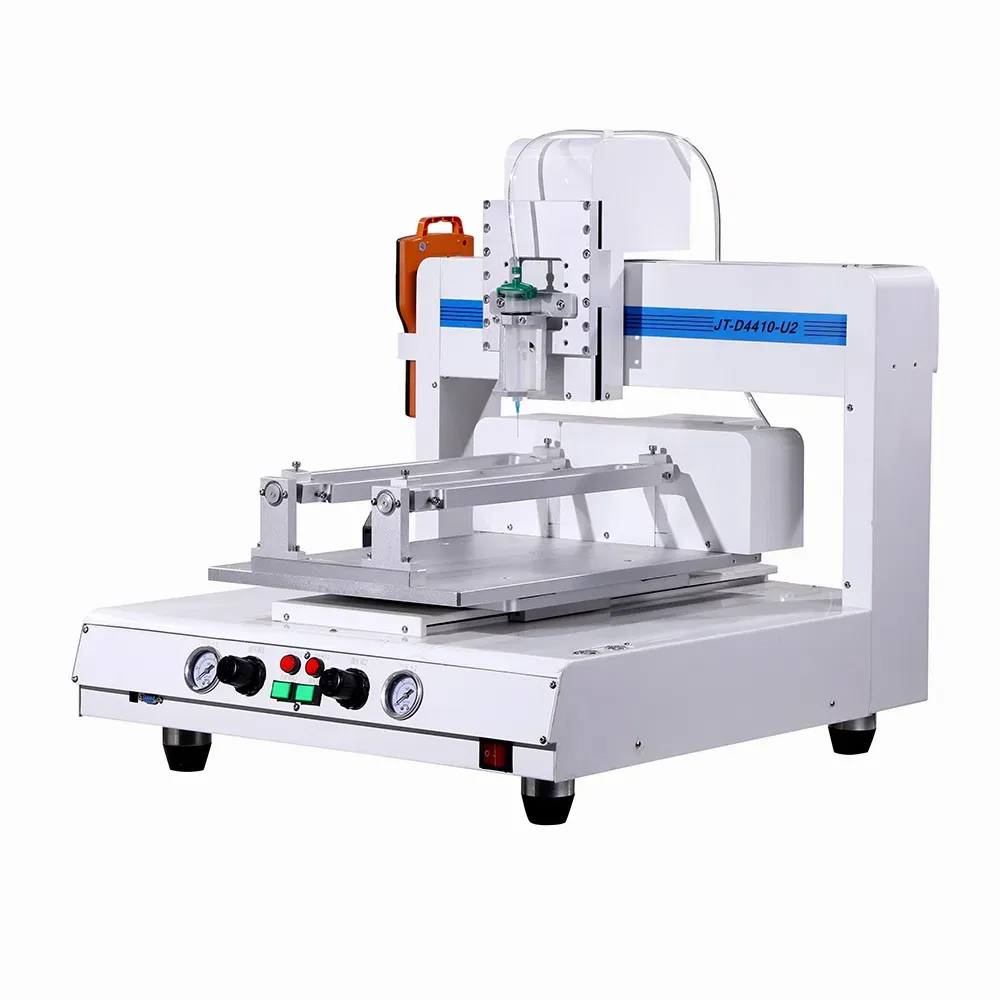

Máy bơm keo tự động JTD-D4400-U2

Máy bơm keo tự động JTDU2 (JTD-D4400-U2) là hệ thống điểm keo/tra keo đa trục, độ chính xác cao, phù hợp cho keo UV, epoxy, silicon, keo hai thành phần… Máy cho đường keo đẹp, ổn định, lặp lại tốt, lý tưởng cho sản xuất điện tử, bán dẫn, ô tô, pin – năng lượng và thiết bị công nghiệp yêu cầu tự động hóa.

Máy bơm keo tự động JTDU2 (JTD-D4400-U2) – Giải pháp điểm keo chính xác cho dây chuyền công nghiệp

JTDU2 (JTD-D4400-U2) thuộc dòng máy bơm/tra keo tự động của Jaten, được thiết kế chuyên cho các công đoạn:

• Chấm keo điểm (dotting)
• Kéo đường keo (line dispensing)
• Phủ keo theo quỹ đạo phức tạp (3D path)
• Bịt kín, dán, cố định linh kiện, phủ bảo vệ cục bộ

Máy thay thế hoàn toàn thao tác tra keo thủ công, giúp:

• Kiểm soát lượng keo – vị trí keo – hình dáng đường keo một cách chính xác
• Giảm lỗi do tay người (thừa, thiếu, lem, dây keo)
• Nâng cấp dây chuyền lên mức tự động hóa cao hơn, phù hợp nhà máy sản xuất hàng loạt.

1. Ứng dụng thực tế của JTDU2 trong sản xuất

»»» Xem thêm sản phẩm: Mixing Tube – Ống trộn tĩnh cho keo 2 thành phần

1.1. Ngành điện – điện tử, PCB, SMT

• Chấm keo cố định linh kiện SMD trên PCB trước khi hàn.
• Tra keo dán connector, socket, cảm biến, module lên bo mạch.
• Phủ keo bảo vệ cục bộ (conformal/spot coating) cho vùng nhạy cảm, chống ẩm, chống bụi.

1.2. Bán dẫn, LED, hiển thị

• Bơm keo trong đóng gói chip, module LED, COB.
• Dán kính, dán tấm quang học, dán khung, dán module hiển thị.
• Tra keo bịt kín, keo bảo vệ vùng nhạy cảm trong module.

1.3. Ô tô – xe máy & thiết bị công nghiệp

• Tra keo bịt kín cụm ECU, hộp điều khiển, cảm biến, hộp nối dây.
• Cố định giắc, cọc, đầu nối, cụm dây trong module lắp ráp.
• Phủ keo tản nhiệt hoặc keo khóa ren trên các chi tiết cơ khí nhỏ.

1.4. Pin – năng lượng mới

• Tra keo cố định cell trong pack pin, dán module, dán vỏ.
• Bơm keo dẫn nhiệt giữa cell và tấm tản nhiệt.
• Dán, bịt kín các ngăn nhỏ trong module pin, bộ chuyển đổi, inverter.

1.5. Thiết bị y tế, loa – tai nghe, gia dụng

• Dán vỏ thiết bị cầm tay, thiết bị y tế nhỏ, đầu dò, module cảm biến.
• Bơm keo cho loa, tai nghe, vỏ nhựa, cụm âm thanh yêu cầu độ kín và tính thẩm mỹ.

Một bộ JTDU2 có thể phục vụ nhiều mã sản phẩm khác nhau đơn giản bằng cách đổi đồ gá và chương trình.

2. Cấu trúc & vùng làm việc – tối ưu cho cell/line tự động

JTDU2 được thiết kế dưới dạng máy điểm keo tự động bàn phẳng, với:

• Khung máy CNC cứng vững:
  • Gia công chính xác, đảm bảo độ vuông góc các trục X–Y–Z.
  • Hạn chế rung, hạn chế biến dạng khung khi chạy tốc độ cao.
• Cụm robot đa trục (thường 3–4 trục):
  • Cho phép bơm keo trên bề mặt phẳng, bề mặt có cao độ khác nhau, hoặc theo biên dạng 3D.
  • Có thể xoay đầu bơm/khay sản phẩm (tùy option) để tiếp cận những vị trí khó.

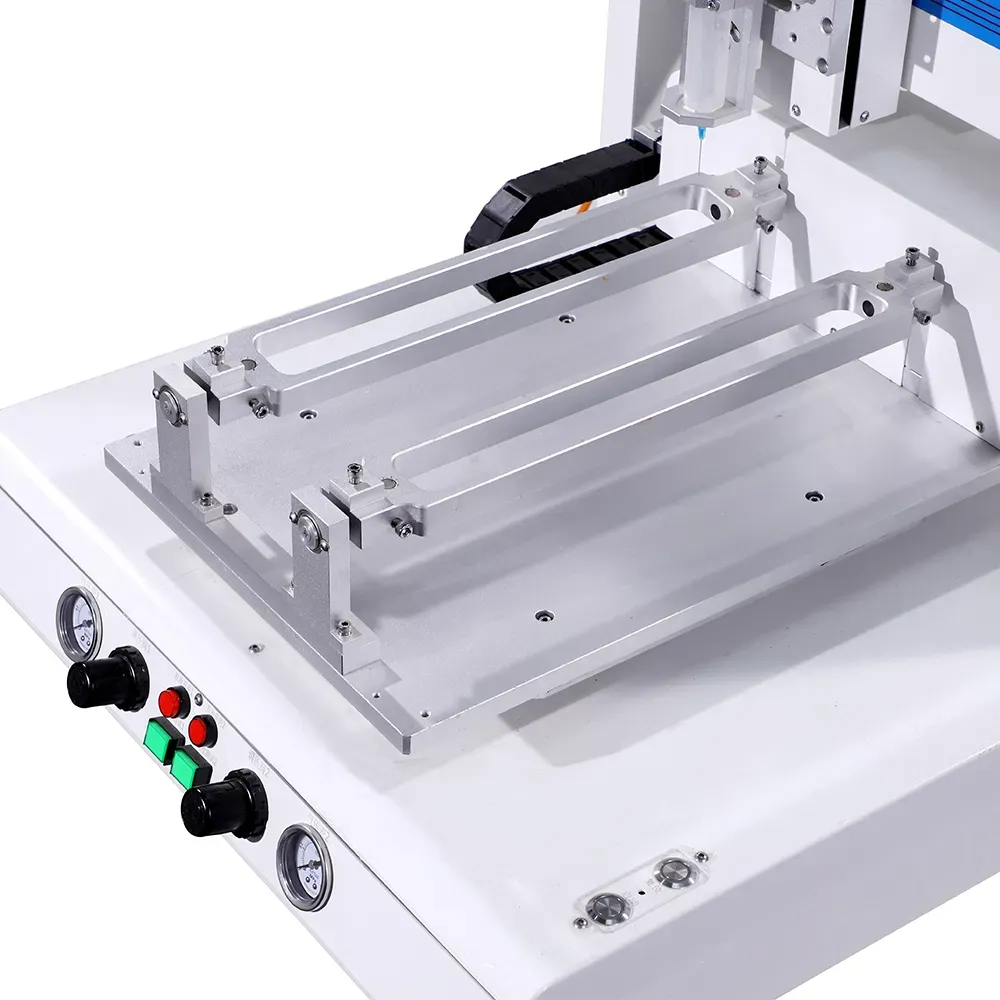

• Vùng làm việc tiêu chuẩn dạng bàn:
  • Đủ rộng để đặt nhiều sản phẩm trên một đồ gá, nâng cao năng suất.
  • Phù hợp tích hợp với băng tải, robot gắp, cell tự động.

Máy có thể làm việc:

• Như trạm tra keo độc lập (offline): công nhân đặt – lấy khay sản phẩm.
• Hoặc kết nối inline với băng tải, robot, hệ thống vision, tạo thành chuỗi tự động hoàn chỉnh.

3. Hệ truyền động – nền tảng cho đường keo mượt, chính xác

Để có đường keo đẹp, đều, không “giật cục”, JTDU2 sử dụng:

• Động cơ servo (hoặc step chất lượng cao, tùy cấu hình) điều khiển các trục.
• Vit me bi + dẫn hướng tuyến tính cho trục X–Y–Z:
  • Độ rơ nhỏ, độ chính xác vị trí cao.
  • Chuyển động êm, giảm rung, giảm sốc.

Ưu điểm:

• Quỹ đạo đầu bơm keo đi đúng đường đã lập trình: đường thẳng, cung tròn, đường cong, quỹ đạo 3D.
• Khi máy tăng/giảm tốc ở đầu – cuối đường, lượng keo vẫn được kiểm soát, giảm hiện tượng:
  • Phình keo đầu đường,
  • Tóp keo cuối đường,
  • Dây keo kéo dài khi dừng đột ngột.

Nhờ đó, JTDU2 phù hợp cả với:

• Đường keo rất nhỏ, mảnh trên linh kiện điện tử,
• Lẫn đường keo dài trên khung, vỏ, module cỡ lớn.

4. Bộ điều khiển & lập trình – linh hoạt, dễ sử dụng

JTDU2 được trang bị bộ điều khiển tự động chuyên cho máy bơm keo, cho phép:

4.1. Lập trình quỹ đạo & chế độ chạy

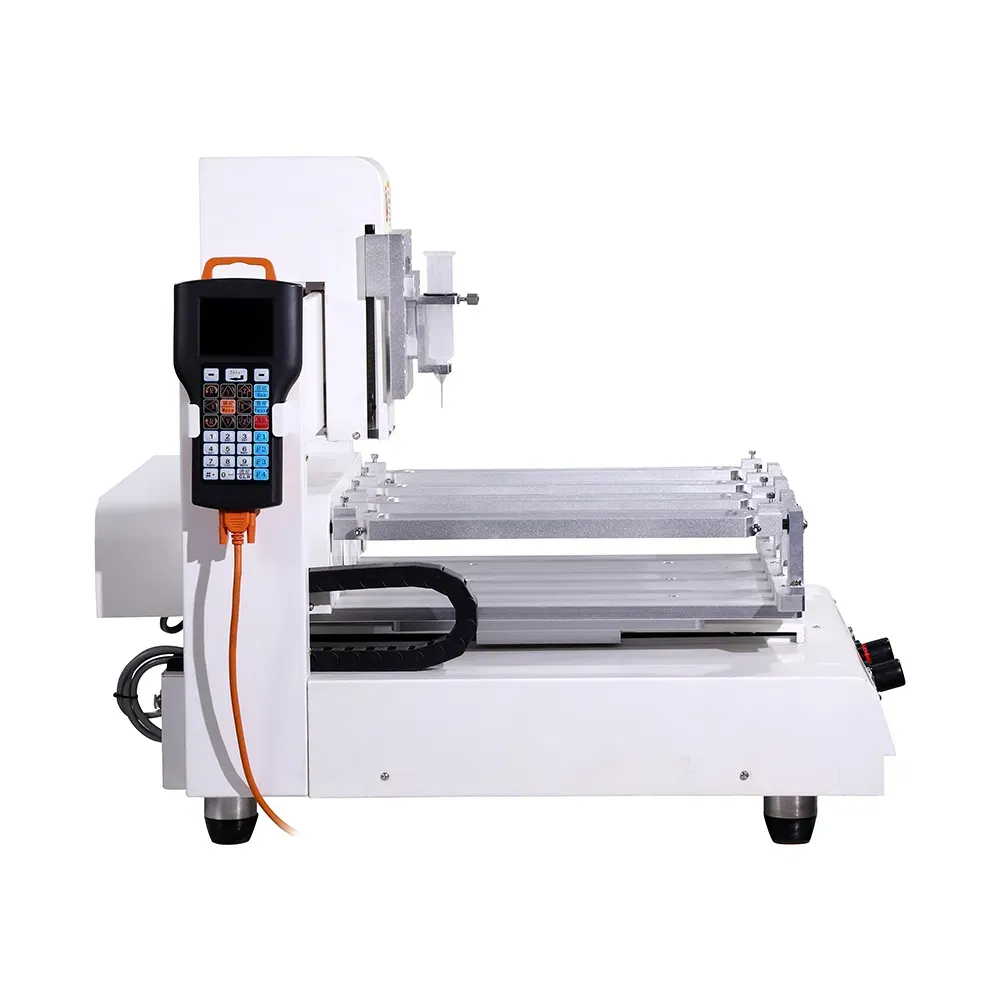

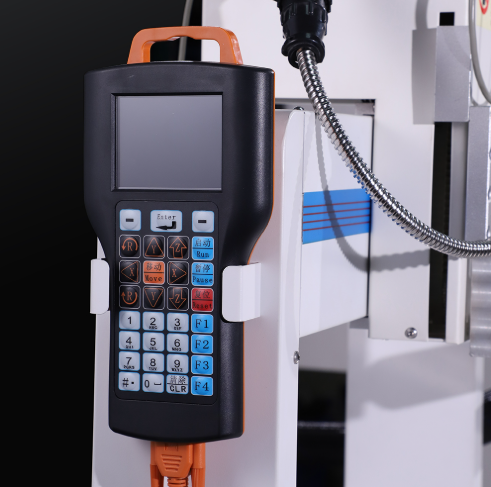

• Lập trình bằng tay điều khiển (teach pendant) hoặc bảng điều khiển:
  • Di chuyển đầu bơm qua từng điểm cần tra keo.
  • Ghi lại đường đi, tốc độ, thời gian bơm, thời gian trễ.
• Hỗ trợ:
  • Lệnh nội suy 3D,
  • Copy ma trận (array/matrix) cho nhiều sản phẩm giống nhau trên khay,
  • Offset, chỉnh lệch theo điểm chuẩn (reference point).

4.2. Quản lý chương trình

• Lưu nhiều recipe/chương trình cho từng mã sản phẩm.
• Dễ dàng đổi mã chỉ bằng:
  • Chọn chương trình tương ứng,
  • Đổi đồ gá là có thể chạy ngay.

4.3. Điều khiển bơm keo

Bộ điều khiển bơm keo cho phép:

• Cài đặt thời gian mở/đóng van, delay trước – sau bơm.
• Điều chỉnh áp suất/độ mở bơm theo độ nhớt keo.
• Tùy chọn chức năng hút ngược (anti-drip) để giảm keo chảy nhỏ giọt ở đầu kim.

Nhờ đó, máy kiểm soát tốt:

• Lượng keo mỗi điểm/ mỗi đoạn,
• Giảm lem, giảm dây keo,
• Đảm bảo bề mặt sản phẩm gọn, sạch, đẹp.

5. Hỗ trợ nhiều loại keo & quỹ đạo 3D

JTDU2 được thiết kế để chiều được nhiều loại keo khác nhau, phù hợp nhiều ngành:

• Keo UV: cố định linh kiện, dán trong module quang, LED.
• Keo epoxy: kết dính cường độ cao, chịu nhiệt tốt.
• Keo silicon: bịt kín, chống rung, chống ẩm.
• Keo hai thành phần (AB): keo kết cấu, keo tản nhiệt, keo bọc.
• Keo dẫn điện, dẫn nhiệt, keo đỏ, keo dán chip…

Quỹ đạo:

• Nội suy X–Y–Z mượt, hỗ trợ đường thẳng, cung tròn, đường cong phức tạp.
• Bơm keo được trên bề mặt không phẳng, bề mặt bậc, bề mặt dốc.

Nhờ khả năng này, JTDU2 không bị “đóng khung” vào chỉ một sản phẩm, mà có thể mở rộng cho:

• Sản phẩm mới,
• Dự án mới,
• Khách hàng mới với yêu cầu đường keo khác nhau.

6. Tùy chọn mở rộng – vision, inline, safety

Tùy nhu cầu, hệ JTDU2 có thể:

• Tích hợp camera vision:
  • Nhận dạng vị trí thực tế sản phẩm trên khay/băng tải.
  • Tự động bù lệch khi sản phẩm không đặt đúng vị trí lý thuyết.
  • Giảm yêu cầu độ chính xác cho đồ gá, tăng tốc độ thao tác.
• Kết nối với băng tải/PLC của line:
  • Nhận/dò tín hiệu “phôi đến – phôi ra”.
  • Đồng bộ với các trạm khác (in, hàn, lắp ráp, kiểm tra…).
• Lồng bảo vệ & cảm biến an toàn:
  • Hạn chế người chạm vào vùng hoạt động khi máy đang chạy.
  • Tự dừng khi cửa mở hoặc có sự cố.

Những tùy chọn này giúp JTDU2 dễ dàng “nâng cấp” từ một máy độc lập thành một mắt xích trong dây chuyền tự động hóa hoàn chỉnh.

7. Lợi ích khi đầu tư máy bơm keo tự động JTDU2

7.1. Ổn định chất lượng đường keo

• Mỗi sản phẩm, mỗi ca sản xuất đều được tra keo theo một chương trình chuẩn,
• Đường keo đều, không phụ thuộc người vận hành,
• Giảm đáng kể tỷ lệ lỗi thừa/thiếu keo, lem keo, dây keo.

7.2. Tăng năng suất, giảm chi phí nhân công

• Máy có thể chạy liên tục với chu kỳ lặp lại ổn định.
• Một trạm JTDU2 có thể thay thế nhiều công nhân tra keo thủ công, đặc biệt với sản lượng lớn.
• Công nhân chuyển sang nhiệm vụ giám sát, cấp phôi, kiểm tra, tăng giá trị công việc.

7.3. Giảm hao phí keo & chi phí ẩn

• Định lượng keo chuẩn giúp giảm lãng phí,
• Hạn chế việc phải làm lại/ bỏ sản phẩm do lỗi keo.
• Giảm rủi ro keo tràn vào vùng không mong muốn (lỗ, chân linh kiện, tiếp xúc điện…).

7.4. Nâng tầm hình ảnh nhà máy

• Có trạm bơm keo tự động chuyên nghiệp giúp:
  • Tăng uy tín khi khách hàng đến audit,
  • Thể hiện mức độ đầu tư bài bản về công nghệ và chất lượng.
