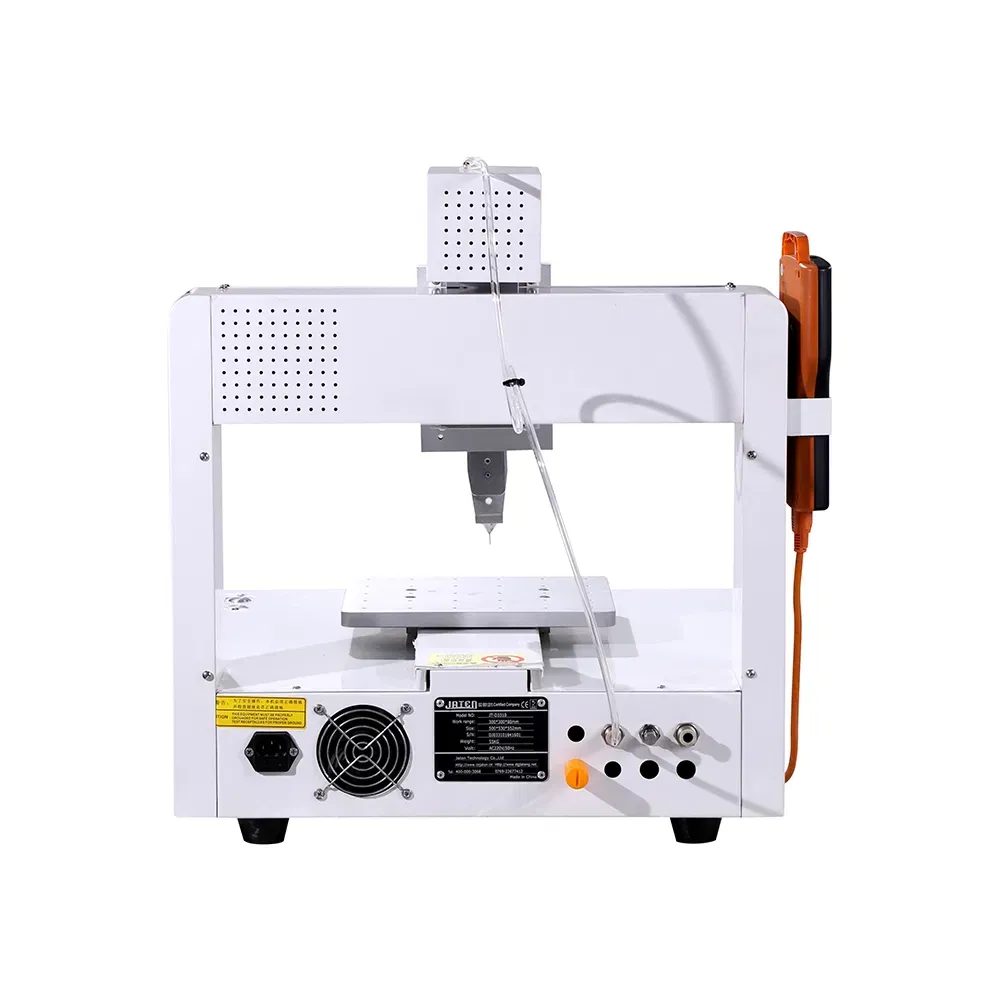

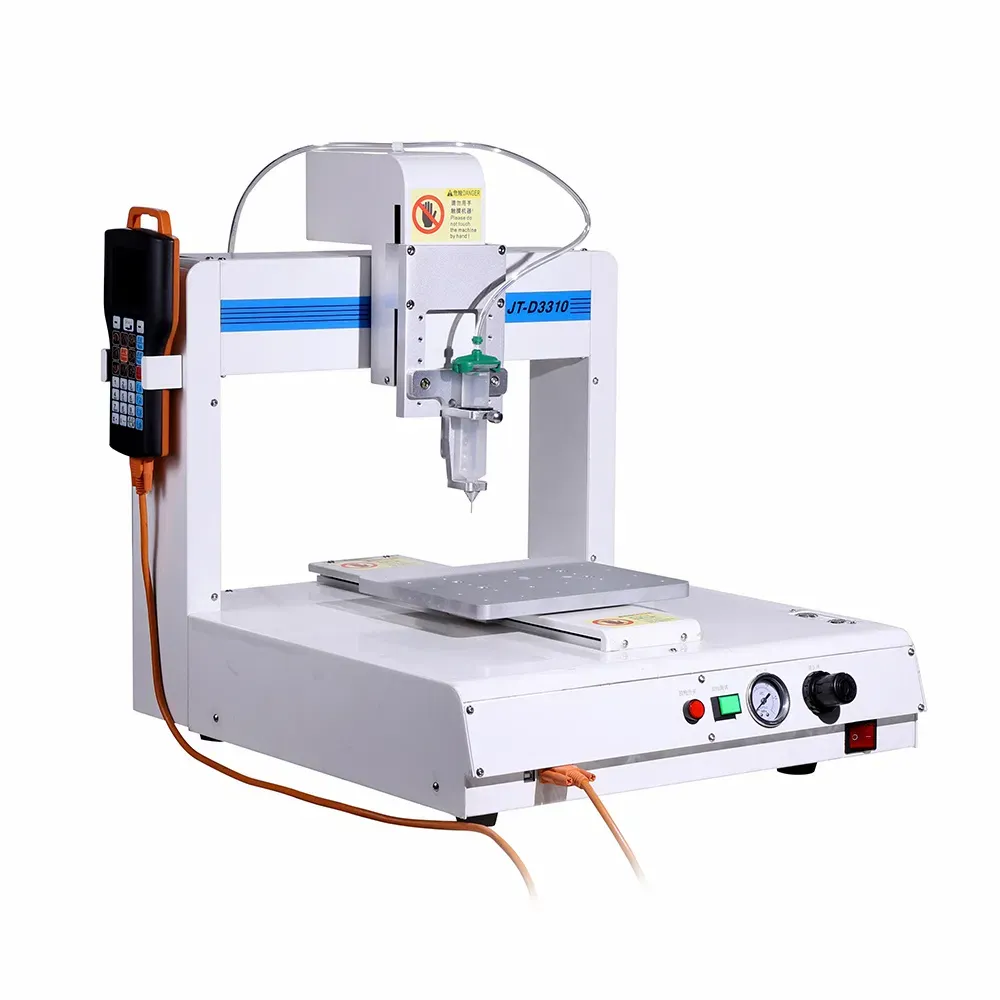

Máy bơm keo tự động JTD-D3210/3310/3410/3510

Máy bơm keo tự động JTD-D3210/3310/3410/3510 là dòng máy điểm keo đa trục, điều khiển servo/vít me bi chính xác, chuyên cho keo UV, epoxy, silicon, keo hai thành phần… Máy cho đường keo đều, đẹp, lặp lại ổn định, lý tưởng cho sản xuất điện tử, bán dẫn, ô tô, pin – năng lượng và thiết bị công nghiệp.

Máy bơm keo tự động JTD-D3210/3310/3410/3510 – Dòng máy điểm keo linh hoạt cho nhiều ứng dụng công nghiệp

Dòng Glue Dispensering Machine JTD-D3210/3310/3410/3510 là seri máy bơm/tra keo tự động được thiết kế để xử lý đa dạng bài toán bơm keo trong nhà máy: chấm keo, kéo đường keo, phủ keo 3D, bịt kín, dán, cố định linh kiện…

Thay vì để công nhân dùng xi-lanh tay hoặc súng bơm keo làm thủ công, seri JTD-D3xxx giúp:

• Kiểm soát lượng keo chính xác từng điểm/từng đoạn.
• Đảm bảo vị trí và hình dáng đường keo đồng đều giữa các sản phẩm.
• Giảm lỗi thừa keo, thiếu keo, lem keo – vốn là nguyên nhân gây hỏng hoặc phải rework sản phẩm.

Seri này có nhiều model 3210 / 3310 / 3410 / 3510, khác nhau về vùng làm việc và cấu hình, để bạn dễ chọn phù hợp kích thước sản phẩm và không gian dây chuyền.

1. Ứng dụng điển hình của seri JTD-D3xxx

»»» Xem thêm sản phẩm: Xilanh bơm keo Jaten

1.1. Điện – điện tử, PCB, SMT

• Chấm keo cố định linh kiện SMD trước khi hàn (keo đỏ, keo UV).
• Bơm keo dán connector, jack, socket, sensor, module nhỏ lên PCB.
• Tra keo bảo vệ cục bộ cho vùng mạch quan trọng, chống ẩm, chống bụi, chống rung.

1.2. Bán dẫn, LED, hiển thị

• Bơm keo trong đóng gói chip, module LED, COB, module cảm biến quang.
• Tra keo dán kính, dán tấm quang học, dán khung module hiển thị.
• Bịt kín, đổ keo bảo vệ cho hộp nhỏ, module mini.

1.3. Ô tô – xe máy & thiết bị công nghiệp

• Tra keo bịt kín hộp ECU, hộp relay, cụm cảm biến, hộp nối dây.
• Cố định giắc, cọc, đầu nối trong các module điện – điện tử trên xe.
• Tra keo chống rung, keo khóa ren cho cụm chi tiết cơ khí nhỏ.

1.4. Pin – năng lượng mới

• Tra keo cố định cell, dán module pin, dán vỏ, dán cover.
• Bơm keo dẫn nhiệt/keo tản nhiệt giữa cell và tấm tản nhiệt.
• Bịt kín các hốc, đường ghép, mối nối trên module pin, bộ sạc, inverter.

1.5. Thiết bị y tế, gia dụng, loa – tai nghe

• Dán vỏ thiết bị y tế cầm tay, đầu dò, module cảm biến.
• Tra keo cho loa, tai nghe, module âm thanh yêu cầu độ kín và thẩm mỹ.
• Bơm keo cho thiết bị gia dụng nhỏ, đồ chơi, sản phẩm tiêu dùng có cấu tạo nhiều chi tiết.

Chỉ với một máy trong seri JTD-D3xxx, bạn có thể xử lý nhiều mã sản phẩm khác nhau bằng cách đổi đồ gá và gọi chương trình tương ứng.

2. Cấu trúc & vùng làm việc – nhiều model, nhiều lựa chọn

Seri JTD-D3210/3310/3410/3510 được thiết kế theo dạng máy điểm keo bàn phẳng đa trục, gồm:

• Khung máy CNC cứng vững:
  • Gia công chính xác, bảo đảm độ vuông góc X–Y–Z.
  • Hạn chế rung, giảm biến dạng khung ở tốc độ cao.
• Robot nhiều trục (thường 3–4 trục):
  • Di chuyển đầu bơm theo X–Y–Z và trục quay (nếu có).
  • Phủ keo được trên bề mặt phẳng và bề mặt có cao độ.

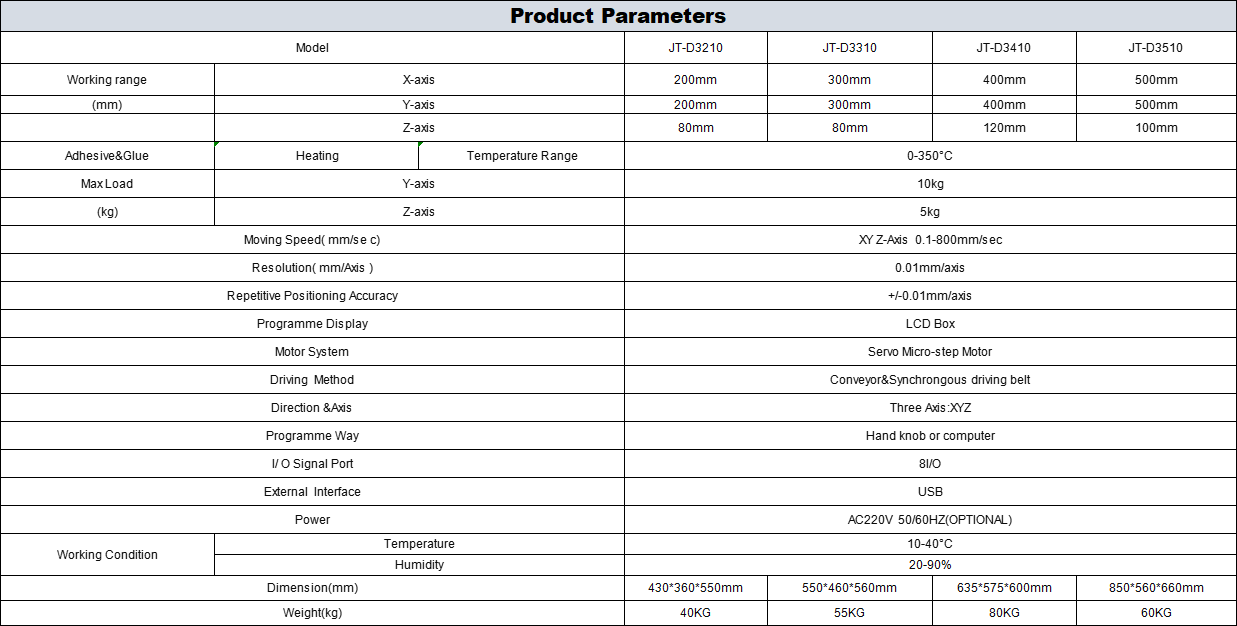

• Các model khác nhau về vùng làm việc (3210, 3310, 3410, 3510):
  • Phù hợp với bảng mạch nhỏ, vừa hoặc khay nhiều sản phẩm.
  • Dễ chọn theo kích thước sản phẩm, quy mô line và không gian lắp đặt.

Máy có thể vận hành:

• Như trạm tra keo độc lập: người vận hành đặt – lấy khay sản phẩm.
• Hoặc tích hợp inline với băng tải, robot gắp phôi, trạm nạp-xả để tạo thành một cell tự động hoàn chỉnh.

3. Hệ truyền động – đảm bảo quỹ đạo mượt & chính xác

Để đường keo đẹp, mịn, seri JTD-D3xxx sử dụng:

• Động cơ servo/step chất lượng cao cho các trục X–Y–Z.
• Vit me bi + dẫn hướng tuyến tính, giảm rơ, tăng độ chính xác vị trí.

Lợi ích:

• Chuyển động êm, tốc độ ổn định, hạn chế giật cục.
• Quỹ đạo đầu bơm đi đúng đường đã lập trình: đường thẳng, cung tròn, đường cong, quỹ đạo 3D.
• Giảm hiện tượng phình đầu, tóp cuối đường keo do tăng/giảm tốc đột ngột.

Nhờ nền tảng cơ khí tốt, JTD-D3xxx xử lý tốt cả:

• Đường keo siêu mảnh trên linh kiện,
• Lẫn đường keo dài trên khung, vỏ, module kích thước lớn.

4. Điều khiển & lập trình – linh hoạt, thân thiện với kỹ thuật

Seri này được trang bị bộ điều khiển chuyên dụng cho máy bơm keo, với các đặc điểm:

4.1. Lập trình quỹ đạo nhanh

• Lập trình bằng tay điều khiển (teach pendant) hoặc bảng điều khiển:
  • Đưa đầu bơm đến từng điểm cần chấm/kéo keo.
  • Ghi lại đường đi, tốc độ, thời gian bơm, thời gian trễ.
• Hỗ trợ:
  • Nội suy đường 3D,
  • Copy ma trận cho nhóm sản phẩm giống nhau trên khay,
  • Offset theo điểm chuẩn để dễ căn chỉnh khi thay đồ gá.

4.2. Quản lý chương trình sản phẩm

• Lưu nhiều chương trình tương ứng với từng mã sản phẩm.
• Đổi mã sản phẩm chỉ bằng vài thao tác: chọn chương trình, thay khay/đồ gá.
• Hỗ trợ backup – restore chương trình, dễ nhân bản sang nhiều máy.

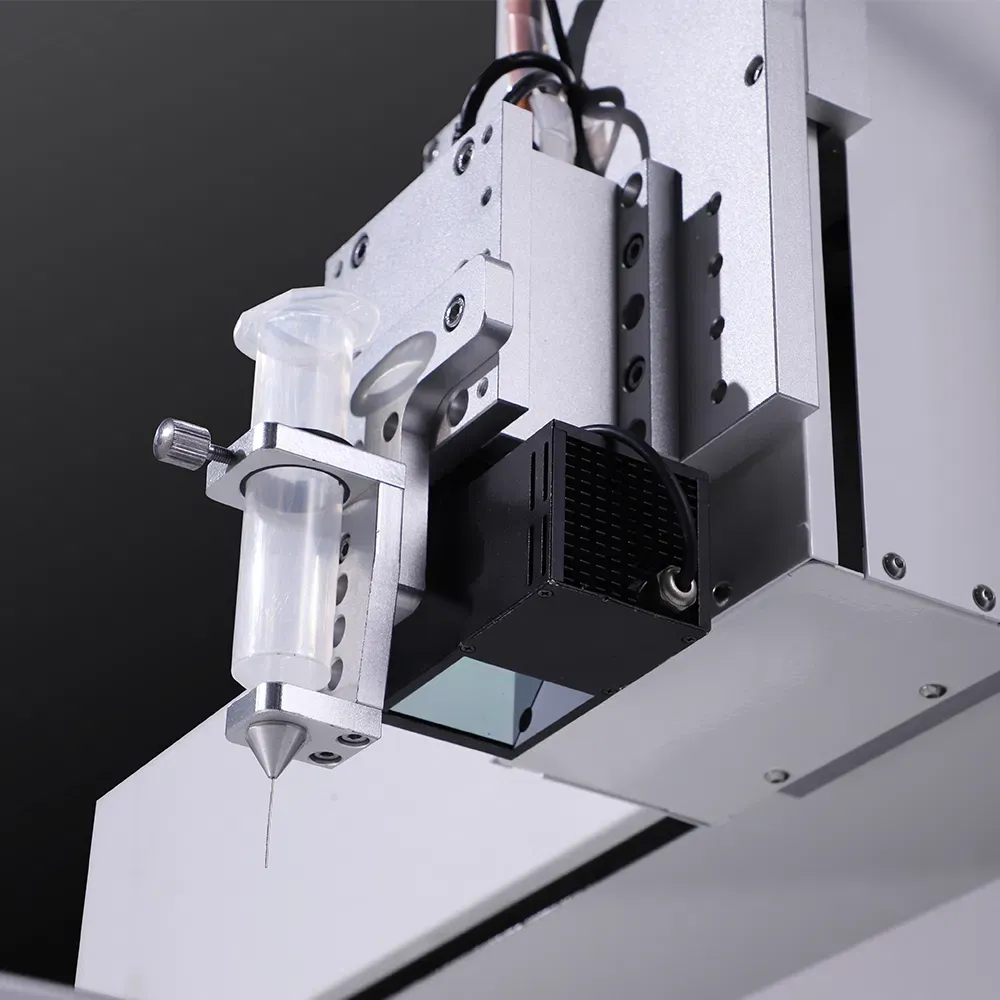

4.3. Điều khiển bơm keo chi tiết

• Cài được:
  • Thời gian mở/đóng van keo,
  • Thời gian trễ trước và sau bơm,
  • Tốc độ bơm, áp suất (với hệ bơm khí) phù hợp độ nhớt keo.
• Tùy chọn chế độ hút ngược (anti-drip) để giảm hiện tượng keo chảy nhỏ giọt, dây keo.

Kết quả là:

• Đường keo gọn, bám đúng vị trí.
• Ít lem quanh khu vực keo, hạn chế bít lỗ, bám chân linh kiện.

5. Hỗ trợ nhiều loại keo & quỹ đạo 3D

Seri JTD-D3210/3310/3410/3510 được thiết kế cho nhiều nhóm keo công nghiệp:

• Keo UV: cố định linh kiện, dán quang học.
• Keo epoxy: kết dính cường độ cao, chịu nhiệt.
• Keo silicon: bịt kín, chống ẩm, chống rung.
• Keo hai thành phần (AB): cố định kết cấu, đổ keo bảo vệ, keo tản nhiệt.
• Keo dẫn điện, dẫn nhiệt, keo đỏ, keo dán chip…

Về quỹ đạo, máy cho phép:

• Chạy quỹ đạo X–Y–Z linh hoạt,
• Bơm keo trên bề mặt phẳng, bề mặt bậc, bề mặt dốc, bề mặt 3D đơn giản.

Nhờ vậy, doanh nghiệp không bị giới hạn ở một vài sản phẩm cố định, mà có thể tiếp nhận thêm sản phẩm mới, dự án mới chỉ bằng cách tùy biến đồ gá và chương trình.

6. Tùy chọn nâng cấp – vision, inline, an toàn

Tùy nhu cầu và ngân sách, hệ JTD-D3xxx có thể nâng cấp:

• Camera vision định vị
  • Nhận dạng vị trí thực của sản phẩm trên khay/băng tải.
  • Bù lệch khi sản phẩm đặt chưa chính xác.
  • Giảm công phu chế tạo đồ gá, tăng tốc độ thao tác.
• Kết nối băng tải/PLC
  • Nhận tín hiệu phôi đến/phôi đi,
  • Đồng bộ với các trạm in, hàn, lắp ráp, kiểm tra…
• Lồng bảo vệ, cảm biến cửa
  • Đảm bảo an toàn cho người vận hành.
  • Máy dừng khi cửa mở, khi có sự cố, tránh va chạm với người hoặc vật lạ.

Những tùy chọn này giúp seri JTD-D3xxx dễ dàng “lên đời” từ trạm độc lập thành một mắt xích chuyên nghiệp trong dây chuyền tự động.

7. Lợi ích khi đầu tư Glue Dispensering Machine JTD-D3210/3310/3410/3510

7.1. Ổn định chất lượng đường keo

• Mỗi sản phẩm được bơm keo theo cùng một chương trình,
• Đường keo đồng đều giữa các ca, các lô, các công nhân.
• Giảm mạnh lỗi keo: thiếu, thừa, lem, dây, bít lỗ.

7.2. Tăng năng suất, giảm chi phí nhân công

• Máy chạy liên tục với chu kỳ ổn định, không mệt mỏi, không lệch tay.
• Một trạm JTD-D3xxx có thể thay thế nhiều vị trí bơm keo thủ công.
• Công nhân chuyển sang nhiệm vụ giám sát, cấp phôi, kiểm tra – giá trị công việc cao hơn.

7.3. Giảm hao phí keo & chi phí rework

• Lượng keo được định lượng chuẩn → ít lãng phí.
• Sản phẩm ít lỗi keo → giảm phải làm lại, giảm phế phẩm.
• Hạn chế lỗi ẩn (keo tràn vào connector, lỗ ren…) gây hỏng sản phẩm sau lắp ráp.

7.4. Nâng tầm hình ảnh nhà máy

• Trạm bơm keo tự động hiện đại là điểm cộng lớn khi:
  • Khách hàng đến audit dây chuyền.
  • Doanh nghiệp muốn chứng minh năng lực kiểm soát chất lượng và tự động hóa.
