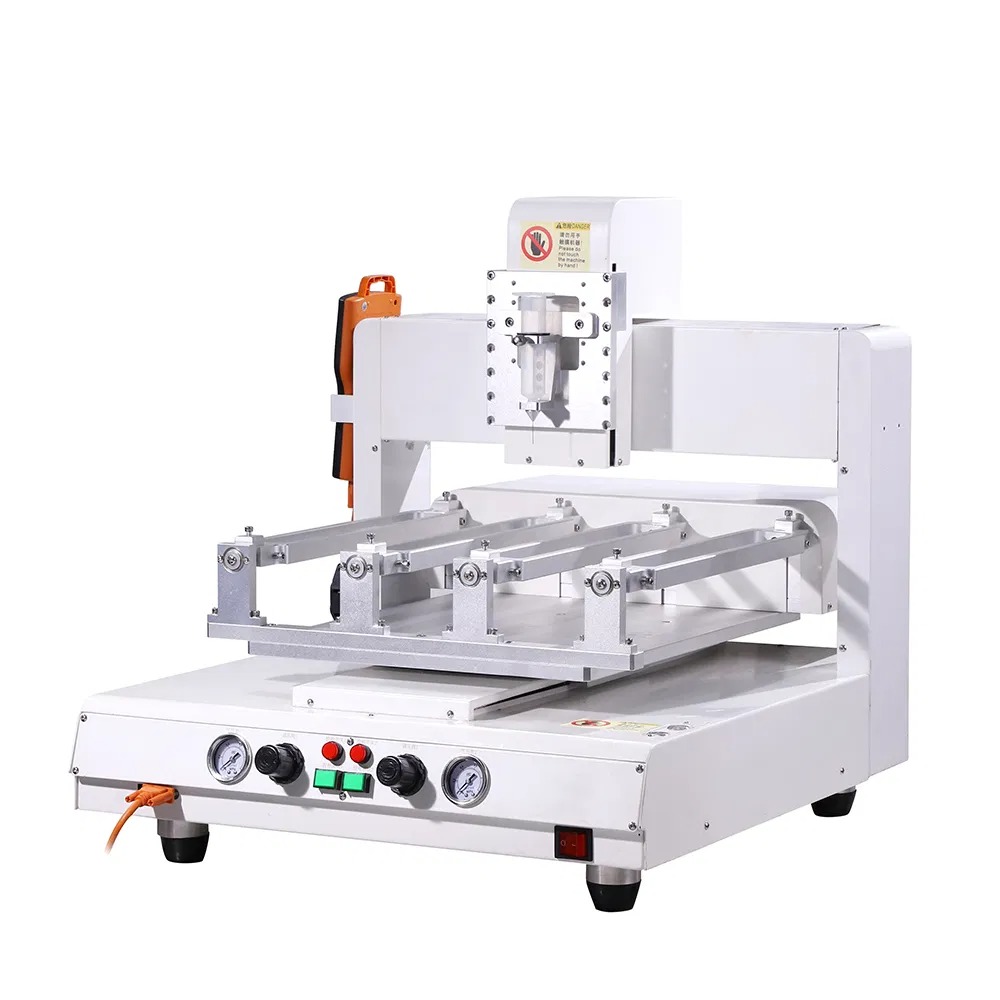

Máy bơm keo tự động JTD-4400-U4

Máy bơm keo tự động JTD-4400-U4 là hệ thống tra keo tự động độ chính xác cao, dùng robot nhiều trục kết hợp bộ điều khiển định lượng thông minh. Máy xử lý ổn định các loại keo UV, silicon, epoxy… giúp đường keo đẹp, đồng đều, tối ưu cho điện tử, ô tô, bán dẫn, thiết bị y tế và nhiều ngành khác.

Máy bơm keo tự động JTD-4400-U4 – Giải pháp tra keo chính xác, ổn định cho sản xuất hàng loạt

JTD-4400-U4 Glue Dispensering Machine là dòng máy bơm/tra keo tự động thuộc nhóm máy điểm keo công nghiệp, được thiết kế để thay thế hoàn toàn thao tác bơm keo thủ công trên dây chuyền. Máy sử dụng cơ cấu chuyển động CNC, điều khiển theo chương trình sẵn có, kết hợp bộ van/bơm keo chính xác và có thể tích hợp hệ thống camera định vị (vision) nếu cần.

Điểm mạnh của JTD-4400-U4:

• Kiểm soát lượng keo & đường đi keo chính xác, lặp lại ổn định.
• Hạn chế các lỗi thường gặp như thừa keo, keo bị “tơ”, dây keo, dính bẩn xung quanh vùng bôi.
• Hỗ trợ nhiều loại keo: keo UV, silicon, epoxy, keo hai thành phần, keo dẫn điện…

Máy phù hợp cho các nhà máy cần tự động hóa công đoạn tra keo với yêu cầu cao về độ ổn định, năng suất và chất lượng bề ngoài.

1. Ứng dụng điển hình của JTD-4400-U4

Theo nhóm ứng dụng chung của dòng Glue Dispensing Machine, JTD-4400-U4 được dùng trong hầu hết các công đoạn cần tra/bơm keo chính xác:

1. Điện –
điện tử, PCB, SMT

• Cố định linh kiện trên PCB bằng keo đỏ, keo UV trước khi hàn.
• Tra keo dán connector, jack, module, cảm biến.
• Phủ keo bảo vệ chống ẩm, chống hóa chất cho bo mạch vùng nhỏ–trung bình.

2. Bán dẫn và quang điện

• Bơm keo trong đóng gói chip, LED, mô-đun hiển thị.
• Tra keo dán kính, dán tấm quang học, dán module hiển thị.

3. Ô tô – xe máy và thiết bị công nghiệp

• Bơm keo bịt kín, chống rò cho cụm cảm biến, hộp điều khiển, dây dẫn.
• Tra keo cố định giắc, cụm dây, mạch điều khiển trong khoang máy.

4. Pin – năng lượng mới

• Tra keo cố định cell pin, dán vỏ, dán module pin.
• Đặt keo tản nhiệt, keo dẫn nhiệt giữa cell và tấm làm mát.

5. Thiết bị y tế, loa – tai nghe, hàng tiêu dùng

• Dán vỏ thiết bị nhỏ, module cảm biến, đầu đo.
• Tra keo cho loa, tai nghe, thiết bị âm thanh kích thước nhỏ.

Tóm lại, bất kỳ công đoạn nào cần tra keo/bịt kín/dán cố định với độ lặp lại cao, JTD-4400-U4 đều có thể đáp ứng tốt.

»»» Xem thêm sản phẩm: Glue Gun – Tay cầm súng bơm keo cho xilanh

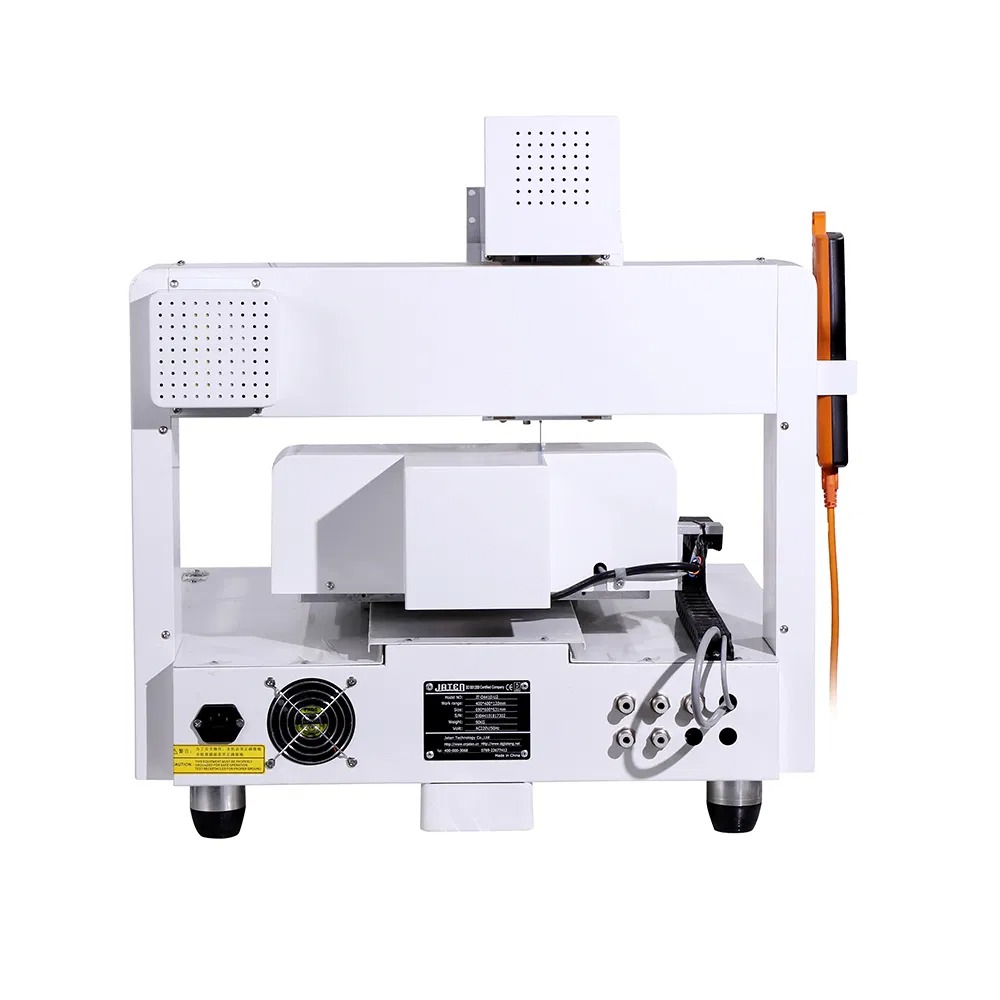

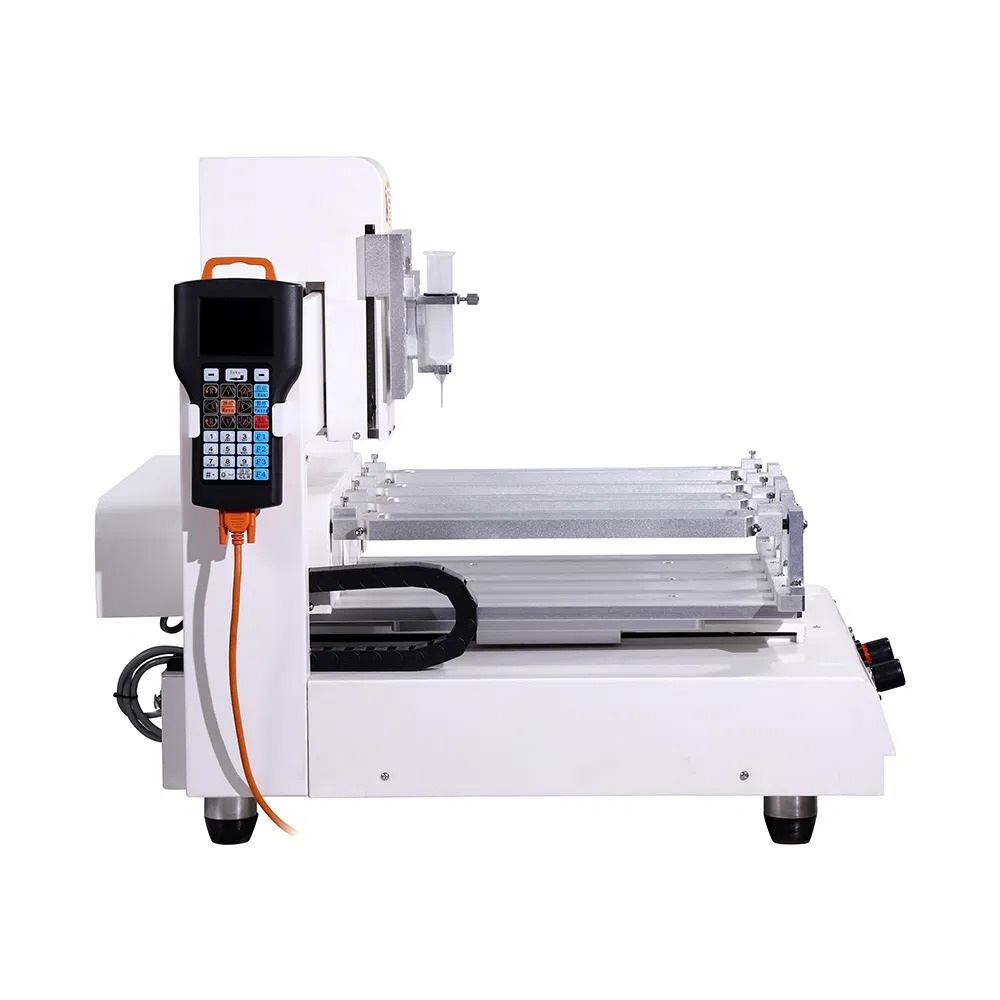

2. Cấu trúc & vùng làm việc – chuẩn cho dây chuyền tự động

JTD-4400-U4 thuộc nhóm máy điểm keo tự động với:

• Khung máy CNC vững chắc, được gia công đảm bảo độ vuông góc X–Y–Z, giúp các trục chuyển động chính xác và ổn định
• Cơ cấu robot nhiều trục (thường là 3–4 trục nội suy), phù hợp cho tra keo trên bề mặt phẳng hoặc bề mặt có cao độ khác nhau (3D)

Vùng làm việc được thiết kế để:

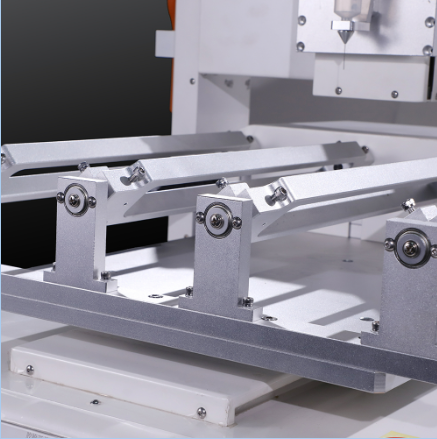

• Đủ lớn cho nhiều sản phẩm đặt trên cùng một đồ gá,
• Nhưng vẫn tối ưu để máy gọn, dễ tích hợp với băng tải, cell tự động hoặc line lắp ráp.

Nhờ cấu trúc theo chuẩn công nghiệp, máy có thể:

• Đứng độc lập như trạm bơm keo offline,
• Hoặc lắp thẳng vào line inline có vision định vị, đo đạc và tra keo tự động.

3. Hệ truyền động & độ chính xác – servo + vit me bi

Từ mô tả chung của dòng máy bơm keo Jaten, phần cơ khí của JTD-4400-U4 sử dụng:

• Thân máy gia công CNC, đảm bảo độ vuông góc giữa các trục.
• Động cơ servo kết hợp vit me bi trên các trục chính, mang lại:
  • Chuyển động mượt, ít rung.
  • Độ chính xác vị trí cao khi chạy đường keo dài.
  • Độ lặp lại tốt khi bơm nhiều sản phẩm liên tiếp.

Điều này giúp:

• Đường keo đi đúng theo quỹ đạo đã lập trình (line, arc, circle, đường 3D…).
• Lượng keo ra không bị “phình – tóp” khi máy tăng/giảm tốc.
• Giảm lỗi do dừng/khởi động đột ngột, vốn rất hay làm dây keo hoặc tạo cục ở đầu/đuôi đường.

Nhờ nền tảng truyền động tốt, JTD-4400-U4 phù hợp với cả đường keo siêu nhỏ trên linh kiện lẫn đường keo dài trên khung, vỏ, module.

4. Bộ điều khiển & lập trình – tự động hoàn toàn, dễ dùng

Theo nhóm Fully Automatic Glue Dispensing Machine, dòng này có khả năng:

• Hoạt động độc lập, không cần PC ngoài
  • Giao diện thân thiện, hỗ trợ song ngữ (ví dụ: Trung–Anh) trên màn hình điều khiển.
  • Người vận hành có thể chọn chương trình, điều chỉnh thông số trực tiếp trên máy.

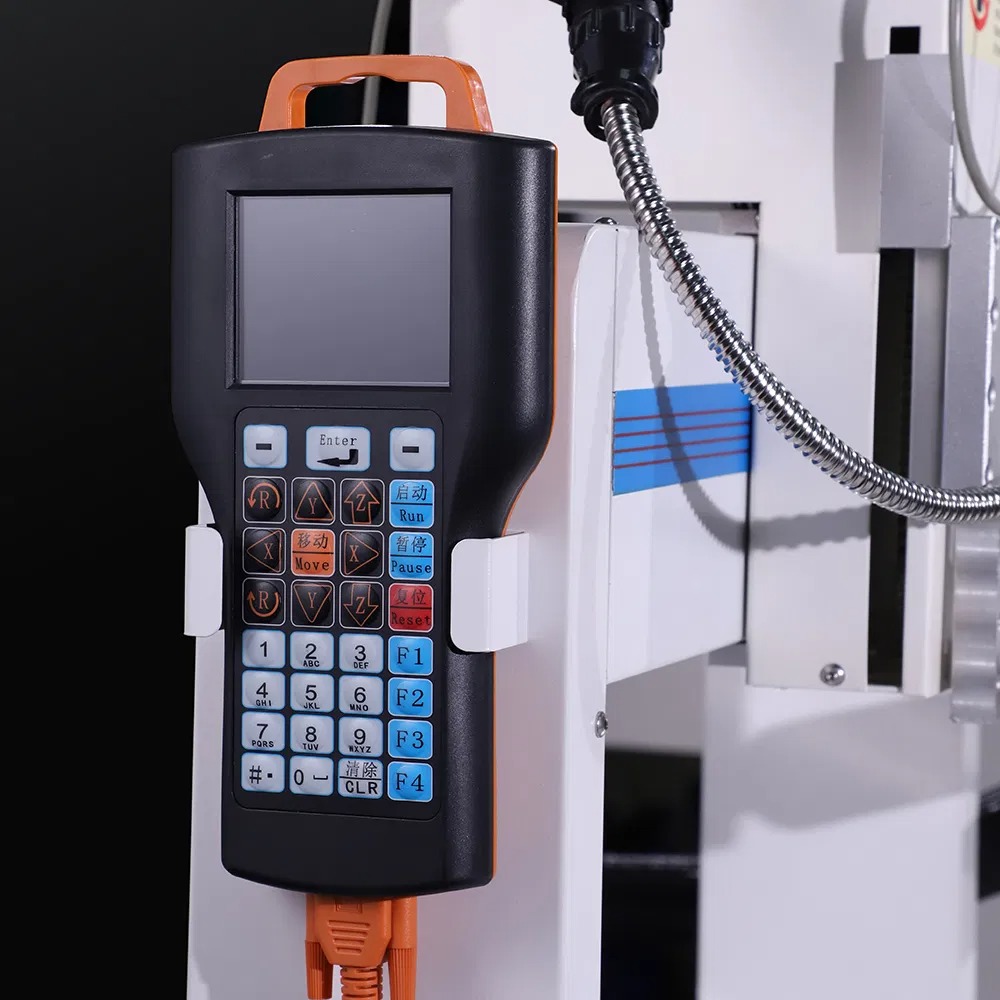

• Lập trình bằng tay điều khiển (teach pendant)
  • Dùng tay điều khiển để “dạy” robot đi qua các điểm cần bơm keo.
  • Hỗ trợ các thao tác:
    • Lập trình quỹ đạo (path programming).
    • Copy ma trận (matrix copy) khi có nhiều sản phẩm giống nhau trên cùng đồ gá.
    • Offset, sửa lệch theo điểm chuẩn (calibration point).
• Nhập/xuất chương trình qua USB
  • Dễ sao lưu chương trình.
  • Dễ copy chương trình sang nhiều máy giống nhau, thuận tiện nhân rộng dây chuyền.

Về điều khiển keo, máy hỗ trợ:

• Cài đặt thời gian mở/đóng van, thời gian trễ trước và sau bơm.
• Điều chỉnh tốc độ bơm, áp suất (nếu dùng bơm khí) phù hợp độ nhớt keo.

Nhờ vậy, JTD-4400-U4 xử lý hiệu quả các lỗi phổ biến như tích keo ở đầu, dây keo cuối đường, giúp đường keo gọn và sạch hơn.

5. Tính năng mở rộng – hỗ trợ vision, nhiều loại keo & nhiều dạng quỹ đạo

Dòng Glue Dispensing Machine của Jaten được thiết kế với khả năng mở rộng cao:

• Hỗ trợ hệ thống vision/inline (tùy cấu hình)
  • Tích hợp camera công nghiệp và hệ thống định vị bằng hình ảnh.
  • Máy có thể nhận dạng vị trí thực tế của sản phẩm, hiệu chỉnh quỹ đạo tra keo khi sản phẩm có sai lệch nhỏ trên đồ gá.
  • Phù hợp cho line inline tốc độ cao, sản phẩm đa dạng.
• Hỗ trợ nhiều loại keo khác nhau
  • Keo UV, silicon, epoxy, silver glue, keo hai thành phần, keo dẫn điện…
  • Phù hợp từ cố định linh kiện, dán vỏ, bịt kín, đến bơm keo tản nhiệt.
• Nội suy 3D & quỹ đạo phức tạp
  • Hỗ trợ quỹ đạo 3D, bo góc, cung tròn và các đường cong phức tạp.
  • Đáp ứng những bề mặt không phẳng, bề mặt dốc hoặc địa hình 3D trên vỏ/mô-đun.

Nhờ đó, JTD-4400-U4 không chỉ dùng cho một mã hàng cụ thể mà có thể mở rộng cho nhiều sản phẩm khác nhau khi doanh nghiệp phát triển.

6. Lợi ích khi đầu tư máy bơm keo JTD-4400-U4

Khi đưa JTD-4400-U4 vào dây chuyền, doanh nghiệp sẽ nhận được:

• Độ ổn định chất lượng cao hơn
  Mỗi sản phẩm được tra keo theo chương trình giống nhau → đường keo đồng đều, ít phụ thuộc tay nghề công nhân.
• Giảm lỗi do keo
  Lỗi thiếu keo, thừa keo, keo dây, keo lem xung quanh vùng dán được giảm đáng kể, giúp giảm phế phẩm và lỗi trả về từ khách hàng.
• Tăng năng suất & tự động hóa
  Máy chạy liên tục với chu kỳ ổn định → dễ dàng đáp ứng sản lượng cao, đặc biệt với các đơn hàng xuất khẩu hoặc OEM.
• Tiết kiệm nhân công, giảm mệt mỏi thao tác
  Công đoạn bơm keo vốn tốn sức và dễ mỏi tay được chuyển cho robot; công nhân chỉ cần đặt sản phẩm và giám sát máy.
• Nâng cao hình ảnh nhà máy
  Việc sử dụng hệ thống tra keo tự động hiện đại chứng minh doanh nghiệp đầu tư bài bản cho chất lượng và năng suất, là điểm cộng lớn trong mắt khách hàng FDI, đối tác quốc tế.
