THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

“THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A là một trong những dụng cụ đo điện chuyên dụng, giúp xác định thứ tự pha, hướng quay và trạng thái hoạt động của hệ thống điện ba pha một cách chính xác và nhanh gọn. Với thiết kế nhỏ gọn, độ an toàn cao và độ bền ổn định, đây là thiết bị được tin dùng trong các nhà máy, công trình điện và trung tâm kiểm định kỹ thuật. Bài viết này do Milatech – đơn vị phân phối chính hãng thiết bị đo lường và kiểm tra điện – tổng hợp nhằm giúp bạn nắm rõ đặc điểm, công dụng, thông số kỹ thuật, cách sử dụng và lợi ích thực tế của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A.

1. Ý nghĩa và vai trò của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A trong công tác điện công nghiệp

Trong các hệ thống điện ba pha, việc xác định thứ tự pha là một bước quan trọng trước khi lắp đặt, đấu nối hoặc bảo dưỡng thiết bị. Chỉ cần sai lệch thứ tự pha, động cơ có thể quay ngược chiều, gây hư hại nghiêm trọng cho hệ thống và thiết bị sử dụng. Vì vậy, THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A đóng vai trò như “người gác cổng” giúp kỹ sư điện xác định đúng chiều pha, đảm bảo hoạt động ổn định và an toàn.
1.1 Vì sao cần xác định thứ tự pha?

Khi đấu sai pha, động cơ điện quay ngược chiều, bơm nước hoặc quạt gió có thể hoạt động sai hướng.

Trong hệ thống điện phân phối, việc nhận biết pha giúp cân bằng tải, tránh quá tải hoặc mất cân đối giữa các pha.

Trong bảo trì hệ thống điện, thiết bị này giúp kiểm tra nhanh mà không cần ngắt điện, đảm bảo tiến độ và an toàn.
1.2 Lợi ích khi sử dụng thiết bị chuyên dụng VICTOR 850A

Phát hiện nhanh thứ tự pha thuận hoặc nghịch chỉ trong vài giây.

Kiểm tra mất pha, đảo pha tức thời.

Hỗ trợ công tác lắp đặt máy biến áp, máy nén, mô tơ công nghiệp và thiết bị điện lớn.

Giúp kỹ sư điện giảm rủi ro, đảm bảo hiệu quả vận hành hệ thống.

2. Thiết kế tổng quan của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A được Milatech phân phối chính hãng, có thiết kế chắc chắn, độ an toàn cao và dễ sử dụng trong nhiều điều kiện khác nhau.

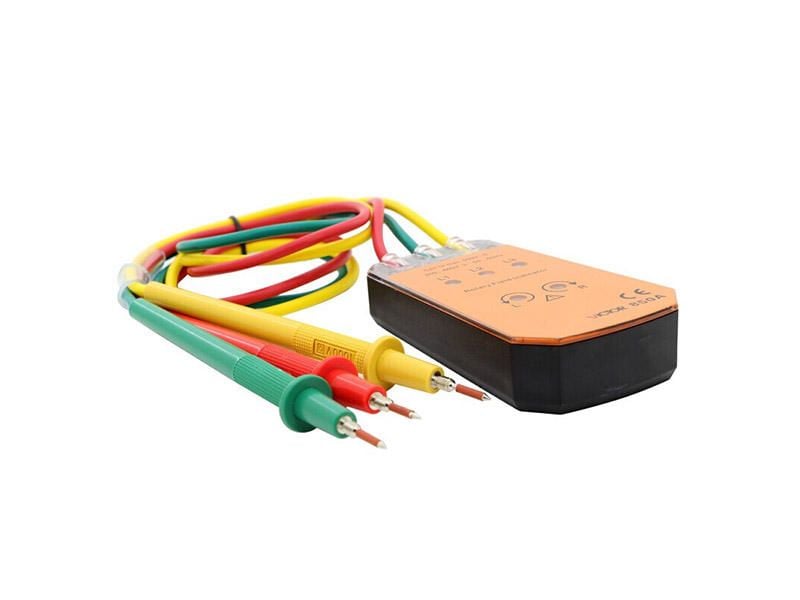

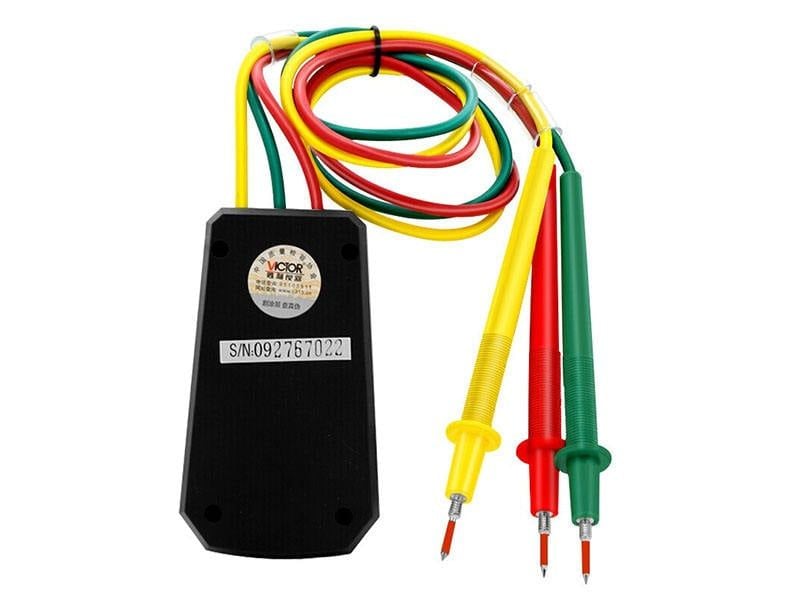

2.1 Hình thức và chất liệu

Kiểu dáng: Hình chữ nhật nhỏ gọn, vừa tay, vỏ bọc nhựa ABS chịu va đập.

Màn hình: LED hiển thị trạng thái pha và hướng quay.

Đầu dò: 3 kẹp cá sấu có dây màu đỏ, vàng, xanh tương ứng với 3 pha A, B, C.

Trọng lượng: Khoảng 200g, dễ mang theo hiện trường.

Kích thước: Khoảng 125 x 75 x 30 mm, phù hợp cầm tay thao tác một người.
2.2 Cấu tạo chi tiết

Công tắc nguồn chính.

Đèn LED báo pha thuận, pha ngược, mất pha.

Cổng kết nối ba dây dò.

Bộ bảo vệ chống quá áp tức thời.

Bo mạch xử lý tín hiệu tự động.
2.3 Vật liệu và độ bền

Vỏ máy làm bằng nhựa chống cháy, có khả năng chịu nhiệt và va đập tốt. Dây đo có lớp cách điện dày, đầu kẹp bằng đồng mạ niken giúp tiếp xúc ổn định và truyền tín hiệu chính xác.

»»» Xem thêm sản phẩm: MÁY ĐO ĐIỆN TRỞ NỐI ĐẤT KẸP VICTOR 6410+

3. Thông số kỹ thuật chi tiết của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

Hạng mục Thông số
Model VICTOR 850A
Điện áp kiểm tra 200V – 600V AC
Tần số hoạt động 15 – 400Hz
Dòng điện tiêu thụ Dưới 3mA
Phát hiện pha thuận/nghịch Có (bằng đèn LED và âm báo)
Chỉ thị mất pha Có
Thời gian đáp ứng < 1 giây
Nhiệt độ làm việc 0°C – 40°C
Độ ẩm tương đối ≤ 80%
Trọng lượng 200g
Kích thước 125mm x 75mm x 30mm
Nguồn cấp Dòng cảm ứng từ pha điện (không cần pin)
Tiêu chuẩn an toàn IEC 61010-1 CAT III 600V
Thương hiệu phân phối Milatech – Chính hãng Victor

Nhờ thiết kế thông minh không cần pin, thiết bị hoạt động ngay khi được kết nối vào nguồn điện ba pha, vừa tiết kiệm năng lượng vừa đảm bảo độ bền vượt trội.

4. Nguyên lý hoạt động của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

4.1 Cách thiết bị nhận biết thứ tự pha

Khi người dùng kẹp ba đầu dò vào ba dây pha A, B, C của nguồn điện, thiết bị sẽ nhận tín hiệu dòng xoay chiều và phân tích độ lệch pha giữa các dây. Nếu thứ tự pha đúng (thuận), đèn LED báo R-S-T sẽ sáng theo chiều thuận cùng mũi tên chỉ chiều quay. Nếu ngược, đèn báo đảo chiều, cảnh báo bằng âm thanh.
4.2 Quy trình vận hành

Kiểm tra tình trạng dây và kẹp.

Kẹp lần lượt các dây đỏ, vàng, xanh vào ba pha cần kiểm tra.

Quan sát đèn LED:

Đèn “R” sáng trước nghĩa là pha thuận.

Đèn “T” sáng ngược báo pha nghịch.

Nếu có âm báo liên tục, chứng tỏ mất một pha hoặc điện áp lệch chuẩn.
4.3 Tính năng an toàn tự động

Tự ngắt khi điện áp vượt quá 700V.

Chống đo ngược cực tính, không gây cháy mạch.

Có cầu chì bảo vệ trong thân máy.

5. Ưu điểm vượt trội của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

5.1 Không cần nguồn pin

Thiết bị hoạt động nhờ nguồn cảm ứng trực tiếp từ điện áp ba pha, loại bỏ rủi ro hết pin khi đang làm việc.
5.2 Thiết kế thân thiện người dùng

Đèn LED chỉ thị rõ ràng, màu sắc phân biệt giúp nhận biết kết quả nhanh. Âm báo hỗ trợ khi làm việc ở môi trường sáng mạnh.
5.3 Độ an toàn cao

Vỏ cách điện, dây đo bọc cao su dày, đạt tiêu chuẩn CAT III 600V, đảm bảo an toàn tuyệt đối khi đo trực tiếp trên hệ thống đang vận hành.
5.4 Tốc độ kiểm tra nhanh

Thời gian phản hồi dưới 1 giây giúp kỹ sư tiết kiệm đáng kể thời gian trong quá trình lắp đặt hoặc kiểm tra.
5.5 Ứng dụng rộng rãi

Phù hợp cho:

Kỹ thuật viên lắp đặt tủ điện, động cơ.

Nhà máy công nghiệp, trạm biến áp.

Cơ sở bảo trì hệ thống điện.

Trung tâm kiểm định và đào tạo nghề điện.

6. Hướng dẫn sử dụng và bảo quản THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A

6.1 Cách sử dụng đúng chuẩn

Đảm bảo người thao tác đứng trên bề mặt cách điện.

Kiểm tra dây đo và kẹp cá sấu trước khi kết nối.

Kẹp đúng màu tương ứng với dây pha cần kiểm tra.

Quan sát kết quả trên màn hình LED.

Khi hoàn tất, tháo dây ra khỏi nguồn điện, tránh để dây chạm nhau.
6.2 Lưu ý an toàn

Không sử dụng thiết bị trong môi trường ẩm ướt.

Không đo tại điện áp vượt quá 600V.

Không để thiết bị gần nguồn nhiệt cao.

Sau mỗi lần sử dụng, lau sạch bằng khăn khô và bảo quản trong hộp cách ẩm.
6.3 Bảo dưỡng định kỳ

Kiểm tra vỏ nhựa và dây đo sau 6 tháng.

Nếu đèn LED yếu, mang đến trung tâm Milatech để thay thế.

Tránh va đập mạnh hoặc làm rơi thiết bị.

7. So sánh THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850A với các model tương tự

Tiêu chí VICTOR 850A Kyoritsu 8031 Hioki 3129
Nguồn hoạt động Không cần pin Cần pin Cần pin
Điện áp đo 200–600V 100–600V 90–600V
Hiển thị LED + Âm báo LED LED
Tốc độ phản hồi <1s 2s 1s
Trọng lượng 200g 260g 240g
Giá thành Tối ưu Cao hơn Cao
Bảo hành 12 tháng 12 tháng 12 tháng

Như vậy, VICTOR 850A có lợi thế về độ tiện dụng, không cần pin và chi phí hợp lý hơn nhiều so với các thương hiệu nhập khẩu đắt tiền.
