THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

“THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 là dụng cụ chuyên dùng trong đo lường điện công nghiệp, giúp xác định trình tự pha, kiểm tra pha đúng/sai và phát hiện lỗi lệch pha trong hệ thống điện ba pha. Sản phẩm được phân phối chính hãng bởi Milatech, đảm bảo chất lượng ổn định, độ chính xác cao và độ bền vượt trội cho người dùng trong ngành điện, cơ điện tử và kỹ thuật công nghiệp.

1. Vai trò và ứng dụng thực tế của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

Trong các hệ thống điện công nghiệp, việc xác định đúng thứ tự pha là cực kỳ quan trọng. Sai pha hoặc đảo pha có thể dẫn đến hư hỏng động cơ, cháy thiết bị hoặc gây mất an toàn cho người vận hành.

THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 giúp xác định chính xác trình tự pha, phát hiện pha mất, đảo chiều quay, đồng thời kiểm tra điện áp có đang hoạt động ổn định hay không.
1.1 Ứng dụng trong công nghiệp

Thiết bị được dùng rộng rãi trong nhà máy, xưởng sản xuất, công trình điện lực, hệ thống trạm biến áp, các tủ phân phối và khu công nghiệp lớn.
1.2 Ứng dụng trong dân dụng và đào tạo

Ngoài ra, sản phẩm còn được sử dụng trong các trung tâm đào tạo nghề điện và bảo trì điện dân dụng, giúp học viên thực hành đo kiểm pha điện an toàn.

2. Cấu tạo và thiết kế của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

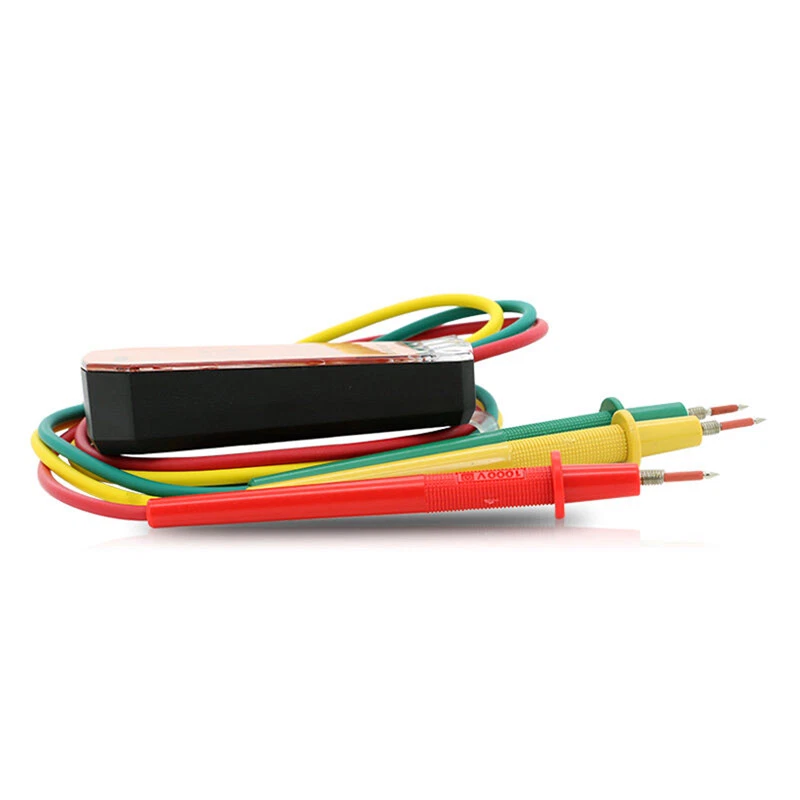

THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 có thiết kế nhỏ gọn, trọng lượng nhẹ, tiện dụng cho việc mang đi công trình hoặc lắp đặt tại hiện trường.
2.1 Vỏ bảo vệ

Vỏ ngoài được làm bằng nhựa ABS chống va đập, chống trầy xước và chịu được môi trường làm việc khắc nghiệt. Lớp vỏ cách điện đảm bảo an toàn tuyệt đối khi thao tác với điện áp cao.
2.2 Hệ thống đèn chỉ thị LED

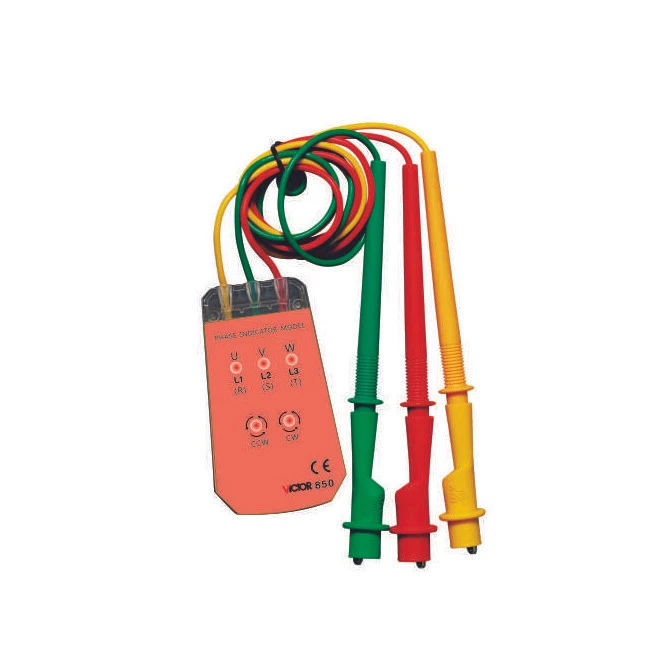

Gồm 3 đèn báo trạng thái pha – hiển thị màu sắc khác nhau tương ứng với từng pha (L1, L2, L3). Khi kết nối đúng thứ tự, đèn LED hiển thị sáng theo chiều kim đồng hồ, ngược lại nếu đảo pha, đèn sẽ báo hiệu ngược chiều.
2.3 Dây đo và đầu kẹp

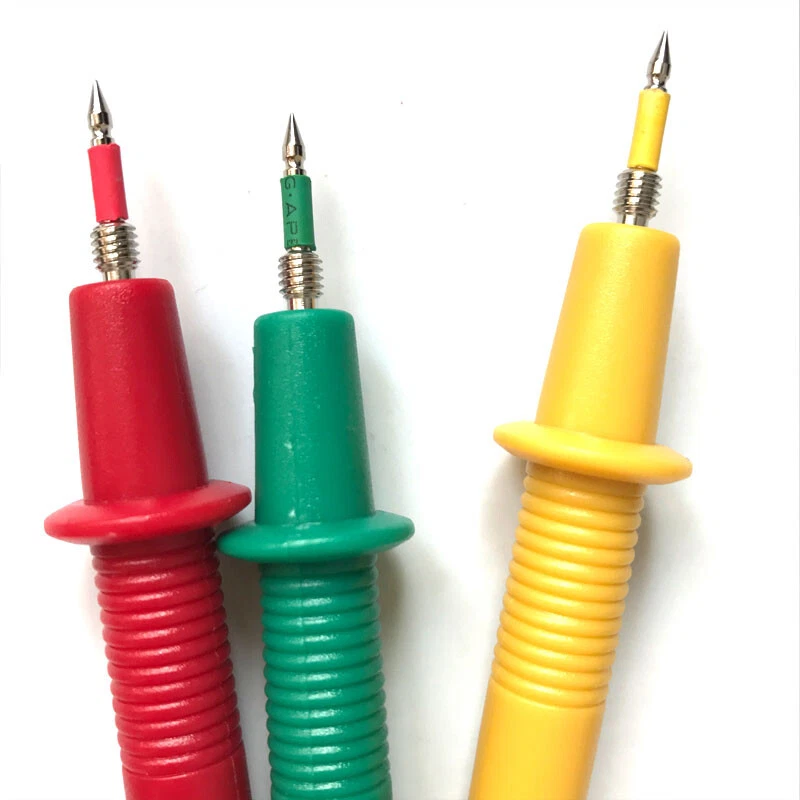

Bộ dây đo gồm 3 sợi có chiều dài tiêu chuẩn 1m, được bọc cách điện và đánh dấu màu sắc rõ ràng. Đầu kẹp dạng cá sấu bằng đồng mạ niken, giúp bám chặt đầu dây dẫn và chống oxi hóa.
2.4 Bộ mạch xử lý bên trong

Sử dụng vi mạch cảm biến pha hiện đại, cho phép thiết bị nhận diện chính xác điện áp và trình tự pha trong thời gian ngắn.
2.5 Thiết kế hiển thị đơn giản

Mặt trước in rõ ký hiệu các pha và chiều quay, dễ đọc, dễ thao tác kể cả với người mới. Thiết bị có thể hoạt động mà không cần nguồn điện ngoài, lấy năng lượng trực tiếp từ nguồn điện ba pha được kiểm tra.

»»» Xem thêm sản phẩm: MÁY ĐO ĐIỆN TRỞ NỐI ĐẤT KẸP VICTOR 6413C

3. Thông số kỹ thuật của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

Thông số kỹ thuật tiêu chuẩn do Milatech cung cấp cho dòng THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850:

Dải điện áp hoạt động: 60V – 600V AC

Tần số đo: 50/60Hz

Dải điện áp pha – pha: 100V – 600V

Hiển thị: Đèn LED chỉ thị

Xác định: Trình tự pha đúng / sai

Kiểm tra mất pha: Có

Chiều quay hiển thị: Theo / ngược chiều kim đồng hồ

Cấp bảo vệ: IP40

Kích thước: 125 × 85 × 37 mm

Trọng lượng: Khoảng 350g

Nhiệt độ làm việc: 0°C – 40°C

Thương hiệu: Victor – Trung Quốc

Phân phối: Milatech Việt Nam

Những thông số này giúp thiết bị hoạt động ổn định trong hầu hết điều kiện điện công nghiệp hiện nay, phù hợp cả với môi trường nhiệt độ cao hoặc bụi bẩn.

4. Nguyên lý hoạt động của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi ba dây đo của thiết bị được kết nối vào ba pha (L1, L2, L3), dòng điện xoay chiều tạo ra tín hiệu điện áp trên mạch kiểm tra. Vi mạch xử lý sẽ phân tích thứ tự lệch pha và hiển thị kết quả qua đèn LED.

Nếu đèn LED hiển thị sáng theo chiều kim đồng hồ: trình tự pha đúng.

Nếu hiển thị ngược chiều kim đồng hồ: pha bị đảo.

Nếu một trong các đèn không sáng: có khả năng mất pha.

Thiết bị hoạt động hoàn toàn bằng điện áp đầu vào, không cần pin hoặc nguồn phụ, đảm bảo tính tiện lợi và tiết kiệm năng lượng.

5. Cách sử dụng THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 an toàn và hiệu quả

5.1 Chuẩn bị trước khi đo

Đảm bảo tay khô và đi găng cách điện.

Kiểm tra dây đo không hở lõi, đầu kẹp chắc chắn.

Chọn hệ thống điện ba pha trong dải điện áp từ 100–600V AC.
5.2 Các bước thực hiện

Kẹp 3 đầu dây màu đỏ, vàng, xanh vào 3 pha tương ứng (L1, L2, L3).

Quan sát đèn LED trên mặt thiết bị:

Nếu thứ tự đúng: các đèn sáng theo chiều kim đồng hồ.

Nếu đảo pha: đèn báo sáng ngược chiều.

Ghi lại kết quả và điều chỉnh nếu cần.
5.3 Sau khi đo

Ngắt kết nối an toàn.

Lau khô đầu kẹp nếu bị dính dầu hoặc bụi.

Cất thiết bị vào hộp đựng để tránh va đập.

Nhờ thiết kế đơn giản, người dùng có thể sử dụng thiết bị ngay mà không cần đào tạo chuyên sâu.

6. Ưu điểm nổi bật của THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850

THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 mang nhiều lợi ích rõ rệt so với các dòng chỉ thị pha thông thường trên thị trường:

Xác định pha chính xác: phát hiện nhanh trình tự pha trong vòng vài giây.

An toàn cao: cách điện tuyệt đối, đạt tiêu chuẩn IEC 61010-1.

Không cần nguồn phụ: hoạt động trực tiếp từ điện áp kiểm tra.

Đèn LED rõ ràng: hiển thị dễ nhìn, kể cả trong môi trường ánh sáng yếu.

Thiết kế nhỏ gọn: thuận tiện mang theo khi đi công trình.

Độ bền cơ học cao: vỏ nhựa chịu lực, chịu nhiệt tốt.

Thời gian phản hồi nhanh: tiết kiệm thời gian cho kỹ sư điện.

Phân phối chính hãng bởi Milatech: có chứng nhận CO, CQ đầy đủ.

Nhờ những ưu điểm này, sản phẩm trở thành thiết bị kiểm tra pha phổ biến trong ngành điện công nghiệp.

7. Hướng dẫn bảo quản và hiệu chuẩn

Để THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 hoạt động bền bỉ và chính xác trong nhiều năm, cần tuân thủ quy trình bảo quản sau:
7.1 Bảo quản thường xuyên

Giữ thiết bị trong hộp khi không sử dụng.

Tránh nơi ẩm ướt, bụi bẩn hoặc gần nguồn nhiệt cao.

Không để rơi hoặc va chạm mạnh.
7.2 Hiệu chuẩn định kỳ

Kiểm tra tín hiệu LED mỗi 6 tháng.

Thử nghiệm với nguồn điện chuẩn để đối chiếu độ chính xác.

Nếu đèn LED không sáng đúng thứ tự, cần gửi thiết bị đến Milatech để kiểm tra.
7.3 Xử lý lỗi cơ bản

Nếu không sáng đèn: kiểm tra kết nối dây đo.

Nếu chỉ sáng 2 đèn: có thể mất một pha nguồn.

Nếu đảo chiều: thứ tự dây bị thay đổi.

Milatech cung cấp dịch vụ hiệu chuẩn, kiểm tra và thay thế linh kiện chính hãng, đảm bảo thiết bị luôn hoạt động trong điều kiện tốt nhất.

8. THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 – Lựa chọn đáng tin cậy từ Milatech

Trong các công trình điện công nghiệp, việc sử dụng THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 giúp người kỹ sư tránh được những sự cố nghiêm trọng do lắp sai pha. Thiết bị mang lại độ chính xác cao, thao tác đơn giản và hiệu suất làm việc vượt trội.

Milatech – nhà phân phối thiết bị đo và hiệu chuẩn uy tín tại Việt Nam, cam kết:

Cung cấp sản phẩm chính hãng, bảo hành tiêu chuẩn.

Tư vấn kỹ thuật tận tình, hỗ trợ sử dụng tại chỗ.

Hiệu chuẩn và kiểm định định kỳ theo tiêu chuẩn quốc tế.

Dịch vụ hậu mãi chuyên nghiệp, sẵn linh kiện thay thế.

Việc đầu tư THIẾT BỊ KIỂM TRA CHỈ THỊ PHA VICTOR 850 không chỉ nâng cao hiệu suất kiểm tra điện mà còn góp phần đảm bảo an toàn cho toàn bộ hệ thống. Sản phẩm xứng đáng có mặt trong mọi bộ dụng cụ chuyên nghiệp của kỹ sư, thợ điện và đơn vị thi công lắp đặt.”
