Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10

“Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10 là thiết bị chuyên dụng trong kiểm định cơ tính của dây kim loại, được dùng phổ biến trong các nhà máy sản xuất dây thép, dây đồng, dây hợp kim và dây cáp công nghiệp. Thiết bị giúp đo khả năng chịu xoắn, độ dẻo và độ bền khi quấn của dây, từ đó đánh giá chất lượng và tuổi thọ vật liệu trước khi đưa vào sản xuất hàng loạt. Với thiết kế chắc chắn, hoạt động ổn định và khả năng đo chính xác cao, dòng máy HECR-10 do Milatech phân phối là lựa chọn tối ưu cho các doanh nghiệp và trung tâm kiểm định vật liệu cơ khí tại Việt Nam.

1. Giới thiệu tổng quan về Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10

1.1. Chức năng và mục đích sử dụng

Thiết bị được phát triển nhằm thử nghiệm hai tính chất quan trọng của dây kim loại: khả năng chịu xoắn và khả năng quấn quanh trục. Mỗi loại dây kim loại có giới hạn đàn hồi và giới hạn biến dạng khác nhau, nên việc kiểm tra giúp xác định chính xác độ bền vật liệu và phát hiện các lỗi nội vi như nứt, gãy, bong tróc.

Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10 có khả năng vận hành hai chiều (thuận và nghịch), điều chỉnh tốc độ quấn tùy theo tiêu chuẩn thử nghiệm. Khi dây bị xoắn đến giới hạn phá hủy, máy ghi nhận số vòng và mô-men xoắn cực đại, giúp xác định đặc tính cơ học thực tế của mẫu.
1.2. Ứng dụng trong công nghiệp

Thiết bị được sử dụng trong nhiều lĩnh vực:

Kiểm tra chất lượng dây dẫn điện, dây hợp kim, dây cáp.

Đánh giá độ bền dây thép dự ứng lực dùng trong công trình cầu đường.

Thử nghiệm dây đồng, dây nhôm trong ngành điện và viễn thông.

Phân tích vật liệu mới trong phòng thí nghiệm vật liệu cơ khí.

Máy HECR-10 của Milatech có độ ổn định cao, hoạt động liên tục trong môi trường sản xuất với cường độ lớn mà vẫn đảm bảo độ chính xác.

2. Cấu tạo và nguyên lý hoạt động của Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10

2.1. Cấu tạo chính

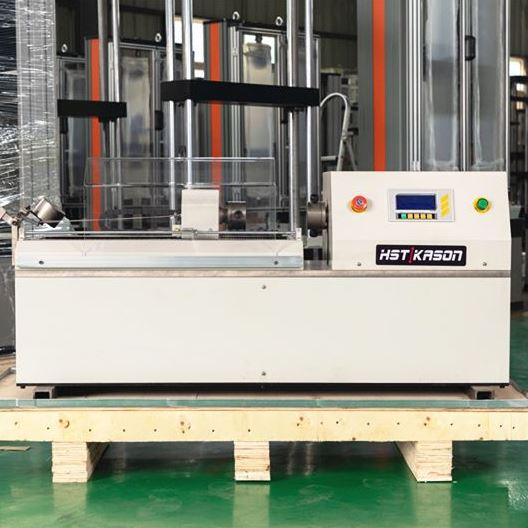

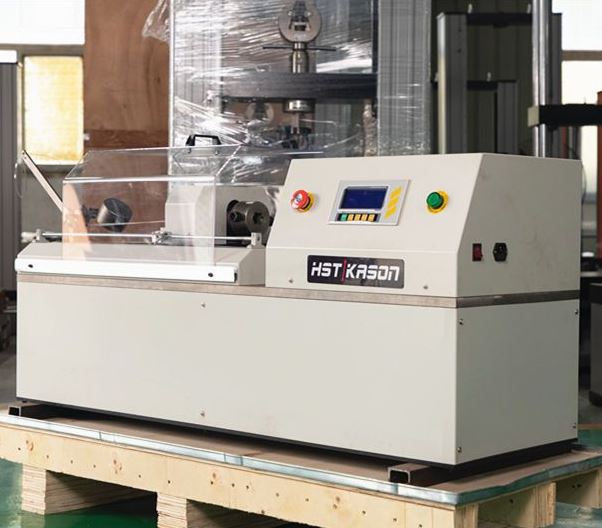

Thiết bị có thiết kế dạng nằm ngang, bao gồm các bộ phận chính sau:

Cụm chấu kẹp cố định và chấu xoay: Giữ chặt hai đầu dây kim loại, một đầu cố định, đầu còn lại xoay quanh trục.

Hệ thống động cơ truyền động: Điều chỉnh tốc độ và chiều quay của trục xoắn.

Cảm biến lực xoắn: Ghi nhận mô-men trong quá trình thử nghiệm.

Bộ đếm số vòng xoắn: Đếm chính xác số vòng cho đến khi mẫu đứt.

Bộ điều khiển trung tâm: Cài đặt tốc độ, hướng xoắn và thời gian chạy.

Khung thép sơn tĩnh điện: Bảo đảm độ chắc chắn, chống rung và chống gỉ.
2.2. Nguyên lý hoạt động

Dây kim loại được kẹp chặt ở hai đầu, một đầu được quay đều với tốc độ xác định. Lực xoắn tăng dần theo số vòng quay cho đến khi dây bị phá hủy. Cảm biến ghi lại lực cực đại và số vòng chịu đựng, từ đó xác định khả năng biến dạng dẻo của dây.

Ở chế độ quấn, dây được quấn quanh trục tròn (mandrel) với số vòng cố định, giúp đánh giá khả năng chịu uốn và bám dính của vật liệu.

»»» Xem thêm sản phẩm: Máy kiểm tra vật liệu đa năng HST WDS-01 (0.1kN, AC220V)

3. Thông số kỹ thuật chi tiết của Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10

Model: HECR-10

Thương hiệu: Milatech

Đường kính dây thử nghiệm: 1.0 – 10.0 mm

Chiều dài mẫu thử: 500 mm

Tốc độ xoắn/quấn: 15, 20, 30, 60 vòng/phút (tùy chọn)

Nguồn điện: 380V, 50Hz

Chiều dài trục quấn: 100 mm

Độ cứng chấu kẹp: HRC 50–60

Độ ồn vận hành: Dưới 70 dB

Hệ thống điều khiển: Bằng biến tần kỹ thuật số

Chức năng vận hành: Quấn tiến – quấn lùi – xoắn hai chiều

Kích thước tổng thể: 1200 x 400 x 450 mm

Khối lượng máy: Khoảng 110 kg

Tiêu chuẩn áp dụng: GB/T4909.7-2009, GB/T2976-2004, ISO 7800, ISO 9649

Thông số này giúp thiết bị phù hợp với hầu hết các loại dây kim loại thương mại, từ dây thép không gỉ đến dây hợp kim đồng – nhôm.

4. Ưu điểm nổi bật khi sử dụng Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10

4.1. Độ chính xác cao

Cảm biến đo xoắn có độ nhạy cao, ghi nhận chính xác mô-men và số vòng, hạn chế sai số trong kết quả.
4.2. Cấu trúc chắc chắn và bền bỉ

Toàn bộ khung máy được gia công từ thép hợp kim sơn tĩnh điện, giúp chống rung và chịu tải tốt trong quá trình vận hành.
4.3. Tốc độ linh hoạt

Máy hỗ trợ nhiều dải tốc độ, có thể tùy chỉnh phù hợp với từng tiêu chuẩn thử nghiệm khác nhau, từ vật liệu mềm đến dây cứng.
4.4. Dễ vận hành

Bảng điều khiển thân thiện, dễ thao tác, giúp người vận hành cài đặt và đọc kết quả nhanh chóng.
4.5. Tương thích nhiều loại dây

Từ dây thép thường, dây cáp, dây mạ kẽm đến dây đồng, dây nhôm, tất cả đều có thể kiểm tra dễ dàng với Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10.

5. Ứng dụng thực tế trong sản xuất và nghiên cứu

Thiết bị được ứng dụng rộng rãi trong:

Nhà máy sản xuất dây cáp điện: Kiểm tra khả năng chịu xoắn giúp đánh giá độ bền truyền dẫn và tuổi thọ dây.

Ngành vật liệu cơ khí: Dùng để nghiên cứu cấu trúc kim loại, đo độ đàn hồi và khả năng chịu biến dạng.

Ngành xây dựng: Thử nghiệm dây thép ứng lực dùng trong bê tông dự ứng.

Ngành hàng không và ô tô: Đánh giá vật liệu chịu lực cao.

Trung tâm R&D: Phân tích vật liệu mới và kiểm chứng chất lượng sản phẩm trước khi sản xuất hàng loạt.

Nhờ tính đa năng, HECR-10 của Milatech giúp tiết kiệm chi phí đầu tư và không gian lắp đặt.

6. Quy trình vận hành an toàn và bảo dưỡng định kỳ

6.1. Quy trình vận hành

Kiểm tra nguồn điện và hệ thống truyền động.

Lắp mẫu dây vào chấu kẹp chắc chắn, cân chỉnh trục.

Cài đặt chế độ xoắn hoặc quấn theo yêu cầu.

Nhấn nút khởi động, quan sát trong suốt quá trình thử.

Khi mẫu đứt hoặc đạt giới hạn, máy tự động dừng.

Ghi kết quả hiển thị trên màn hình hoặc xuất dữ liệu.
6.2. Bảo dưỡng

Lau chùi khung máy sau mỗi ca làm việc.

Kiểm tra dầu bôi trơn hộp số, trục truyền động hàng tháng.

Định kỳ hiệu chuẩn cảm biến xoắn 6 tháng/lần.

Tránh để máy trong môi trường ẩm ướt hoặc có bụi sắt.

Với chế độ bảo trì chuẩn, tuổi thọ trung bình của Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10 có thể đạt hơn 10 năm.

7. So sánh HECR-10 với các model khác cùng phân khúc

Đặc điểm HECR-10 HECR-5 HET-10
Dải đường kính dây 1–10 mm 0.5–5 mm 1–8 mm
Chức năng Xoắn & Quấn Chỉ xoắn Xoắn tự động
Tốc độ xoắn 15–60 vòng/phút 10–30 vòng/phút 20–50 vòng/phút
Nguồn điện 380V 220V 380V
Hiển thị kết quả Số vòng & lực xoắn Số vòng Mô-men xoắn
Độ chính xác ±1% ±2% ±1.5%

Kết quả cho thấy HECR-10 có dải hoạt động rộng và chính xác hơn, đặc biệt là khả năng kết hợp cả hai thử nghiệm xoắn và quấn trong cùng một thiết bị.

8. Lý do nên chọn Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10 từ Milatech

8.1. Sản phẩm chính hãng – hỗ trợ toàn diện

Milatech là đơn vị phân phối trực tiếp thiết bị kiểm tra cơ lý tại Việt Nam, cung cấp đầy đủ giấy tờ CO-CQ, bảo hành chính hãng và hỗ trợ hiệu chuẩn.
8.2. Tư vấn kỹ thuật và lắp đặt tận nơi

Đội ngũ kỹ sư Milatech có nhiều kinh nghiệm trong lĩnh vực kiểm định vật liệu, sẵn sàng hỗ trợ khách hàng từ khâu lựa chọn thiết bị, hướng dẫn sử dụng đến bảo trì định kỳ.
8.3. Chính sách giá cạnh tranh

Giá máy được niêm yết minh bạch, kèm theo ưu đãi khi mua số lượng lớn hoặc kèm gói bảo trì dài hạn.
8.4. Phù hợp tiêu chuẩn kiểm định quốc tế

HECR-10 tương thích với các tiêu chuẩn GB/T, ISO và ASTM, đáp ứng yêu cầu kiểm định trong và ngoài nước.

Một điểm dừng đáng tin cậy cho thử nghiệm dây kim loại

Trong sản xuất dây kim loại, yếu tố kiểm định cơ học đóng vai trò quan trọng để đảm bảo chất lượng. Máy kiểm tra độ xoắn và quấn dây kim loại HECR-10 mang đến sự chính xác, ổn định và bền bỉ – một lựa chọn hoàn hảo do Milatech cung cấp. Thiết bị không chỉ giúp doanh nghiệp kiểm soát chất lượng sản phẩm mà còn góp phần tối ưu quy trình sản xuất, tiết kiệm chi phí và nâng cao uy tín thương hiệu trong thị trường cơ khí Việt Nam.”
