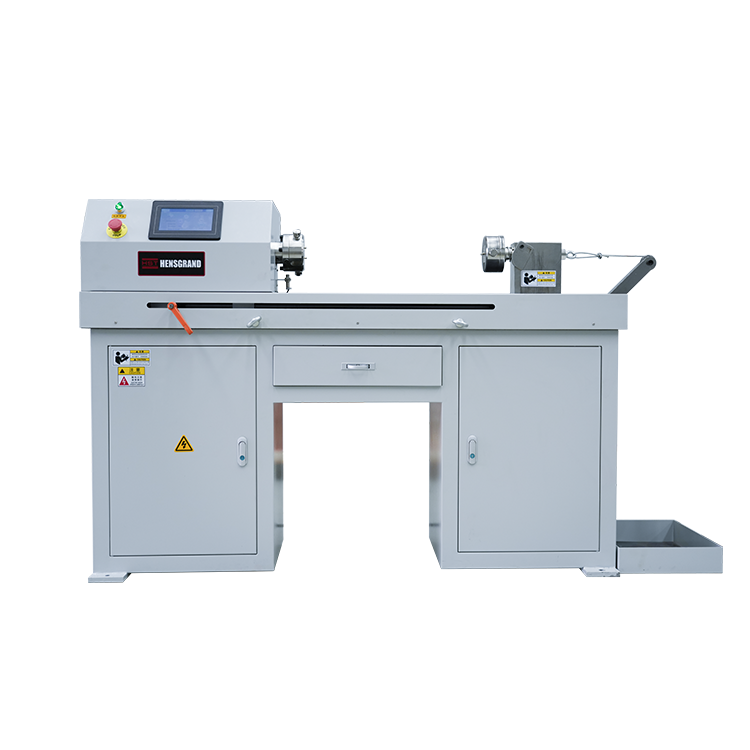

Máy kiểm tra độ xoắn thanh thép HEZ-20mm

Máy kiểm tra độ xoắn thanh thép HEZ-20mm là thiết bị quan trọng dùng trong kiểm định cơ tính vật liệu thép thanh. Với khả năng đo chính xác mô men xoắn và góc xoắn của thanh thép đường kính tối đa 20 mm, máy giúp xác định tính đàn hồi xoắn và phát hiện khuyết tật xoắn. Thương hiệu Milatech mang đến phiên bản tối ưu hóa, đáp ứng nhu cầu thử nghiệm trong các phòng thí nghiệm cơ khí và nhà máy sản xuất.

Dưới đây là bài viết chi tiết với 8 phần, trình bày các khía cạnh kỹ thuật, ứng dụng, ưu điểm và hướng dẫn sử dụng Máy kiểm tra độ xoắn thanh thép HEZ-20mm của Milatech.

1. Giới thiệu chung và vai trò thiết bị

Máy kiểm tra độ xoắn thanh thép HEZ-20mm là dạng máy xoắn dùng để xét nghiệm khả năng chịu xoắn của thép, kiểm tra tính chất cơ học như mô men xoắn, góc xoắn, độ dẫn truyền lực xoắn, và phát hiện khuyết tật trong thanh thép khi chịu lực xoắn. Thiết bị có vai trò quan trọng trong kiểm soát chất lượng thép thanh dùng trong xây dựng, kết cấu, cơ khí…

Trong quá trình sản xuất thép dựng thanh, thép cốt bê tông hoặc thép chế tạo, việc kiểm tra độ xoắn giúp xác định xem thép có đạt tiêu chuẩn không bị xoắn quá mức, đảm bảo an toàn kết cấu. Máy kiểm tra độ xoắn thanh thép HEZ-20mm của Milatech là lựa chọn phù hợp cho các phòng thử vật liệu trong các công ty xây dựng, nhà máy thép hoặc viện nghiên cứu.

2. Cấu tạo và nguyên lý hoạt động

Máy HEZ-20mm gồm các thành phần chính: khung chịu lực, bộ kẹp (chucks), mô tơ xoay, bộ truyền động, hệ thống điều khiển và cảm biến mô men/góc xoắn. Dưới đây mô tả cơ bản cấu trúc và cách hoạt động:

Khung chính chịu lực xoắn và giữ ổn định thiết bị.

Hai đầu kẹp (chucks) cố định thanh thép thử nghiệm để truyền mô men.

Mô tơ xoay dùng để xoay một đầu kẹp giữ cho thanh thép bị xoắn.

Sensor mô men và sensor góc xoắn gắn vào cơ cấu truyền động để đo.

Bộ điều khiển (PLC hoặc điều khiển số) lập trình chế độ xoay, tốc độ, số vòng xoắn, và ghi nhận kết quả.

Nguyên lý: khi xoay một đầu kẹp với tốc độ xác định, thanh thép chịu mô men xoắn và biến dạng xoắn. Sensor đo lực xoắn và góc xoắn đồng thời. Dữ liệu này dùng để tính mô men xoắn tối đa, mô men xoắn tương ứng, độ cứng xoắn và đặc tính linh động xoắn.

»»» Xem thêm sản phẩm: THƯỚC CẶP CƠ KHÍ MITUTOYO 530-312 ( 0-150MM)

3. Thông số kỹ thuật và khả năng làm việc

Dưới đây là các thông số mà Máy kiểm tra độ xoắn thanh thép HEZ-20mm đạt được (tham khảo dòng HEZ-15/20mm tương tự)

Thông số Giá trị
Đường kính thanh thép kẹp tối đa 14.0 – 20.0 mm

Khoảng cách giữa hai chucks 500 mm

Tốc độ xoay điều chỉnh 15, 30, 60 vòng/phút

Sai số tốc độ xoay < ±10 %

Độ song song của dẫn hướng chuyển động ≤ 0.2 mm

Độ sai lệch căn chỉnh chucks < φ0.4 mm

Độ cứng jaw (kẹp) HRC 50 – 65

Trọng tiếng (ước tính) 100 – 500 kg tùy cấu hình

Nguồn điện AC 220V ± 10 %, 50 Hz

Tiếng ồn khi hoạt động ≤ 70 dB

Thiết bị này phù hợp để thử các thanh thép có đường kính ≤ 20 mm, kiểm tra đặc tính xoắn trong điều kiện thông thường. Đối với thanh thép lớn hơn hoặc ứng dụng xoắn mỏi/đa chu kỳ, cần máy chuyên dụng khác.

4. Ứng dụng thực tế và lợi ích

Máy kiểm tra độ xoắn thanh thép HEZ-20mm được sử dụng trong nhiều môi trường:

Kiểm tra chất lượng thép thanh sản xuất trong nhà máy thép, xem thép có bị lỗi xoắn, khuyết tật lõi.

Phòng thử nghiệm vật liệu tại viện nghiên cứu, trường đại học để khảo sát đặc tính xoắn của thép thanh.

Trong kiểm định cấu kiện bê tông cốt thép để xác minh thép cốt có đáp ứng tiêu chuẩn chịu xoắn hay không.

Trước khi đưa thép dùng trong kết cấu chịu lực xoắn, như lan can, dầm xoắn, cầu…

Lợi ích khi sử dụng:

Đo được mô men xoắn và góc xoắn đồng thời, giúp đánh giá chính xác độ cứng xoắn.

Phát hiện khuyết tật xoắn hoặc đoạn yếu trong thanh thép.

Nâng cao chất lượng đầu vào của thép trong sản xuất kết cấu.

Hỗ trợ chứng minh tuân chuẩn kỹ thuật, đáp ứng yêu cầu kiểm định.

5. Điểm mạnh và hạn chế

5.1. Điểm mạnh

Độ chính xác đủ cao để dùng trong kiểm định tiêu chuẩn.

Hỗ trợ nhiều tốc độ xoay để thử nghiệm đa điều kiện.

Cấu trúc máy vững chắc, phù hợp thử thanh thép.

Thương hiệu Milatech nếu triển khai bản hoàn thiện có thể hỗ trợ bảo trì, linh kiện thay thế.
5.2. Hạn chế

Giới hạn đường kính thanh ≤ 20 mm; không thích hợp cho thanh thép lớn hơn.

Sai số tốc độ xoay ±10 %, cần hiệu chỉnh nếu yêu cầu cao.

Không thiết kế sẵn cho thử nghiệm xoắn mỏi nhiều chu kỳ; nếu cần phải tích hợp module bổ sung.

Máy nặng, chiếm diện tích, cần nền móng ổn định.

6. Hướng dẫn sử dụng và quy trình kiểm tra

Dưới đây là quy trình sử dụng Máy kiểm tra độ xoắn thanh thép HEZ-20mm:

Chuẩn bị mẫu thép: cắt mẫu thép theo chiều dài phù hợp (ví dụ 500 mm).

Làm sạch bề mặt đầu mẫu để tránh ăn mòn ảnh hưởng kẹp.

Kẹp mẫu vào hai chuck đảm bảo căn chỉnh đúng tâm, tránh lệch.

Lập thông số xoay: tốc độ (15 / 30 / 60 vòng/phút), số vòng xoắn mong muốn.

Bắt đầu xoay một đầu; thiết bị ghi số liệu mô men xoắn và góc xoắn.

Khi đạt số vòng hoặc mẫu phá chi tiết, dừng và lấy dữ liệu.

Phân tích kết quả: mô men tối đa, độ cứng xoắn (M/θ), đường cong mô men – góc.

So sánh với tiêu chuẩn (ASTM A938, ISO 7800…) để đánh giá chất lượng.

Cần lưu ý đảm bảo máy được hiệu chuẩn định kỳ và kiểm tra sensor để đảm bảo kết quả chính xác.

7. Bảo trì và kiểm định thiết bị

Để Máy kiểm tra độ xoắn thanh thép HEZ-20mm duy trì hiệu suất:

Vệ sinh máy, bôi trơn các thành phần cơ khí như ổ lăn, truyền động.

Kiểm tra định kỳ độ lệch căn chỉnh chucks, song song dẫn hướng.

Hiệu chuẩn sensor mô men và sensor góc xoắn theo chu kỳ khoảng 6 – 12 tháng.

Kiểm tra nguồn điện, tránh dao động điện lớn ảnh hưởng đến sensor.

Lưu giữ nhật ký vận hành, ghi lại điều kiện thử, môi trường nhiệt độ, ẩm.

Việc bảo trì đúng cách giúp kéo dài tuổi thọ máy và giữ độ chính xác cao khi thử nghiệm.

8. Lựa chọn và đặt mua thiết bị phù hợp

Khi muốn mua Máy kiểm tra độ xoắn thanh thép HEZ-20mm, bạn cần cân nhắc:

Đường kính tối đa mẫu cần thử (nếu cần > 20 mm, phải chọn máy khác).

Độ chính xác yêu cầu: nếu yêu cầu cao hơn, có thể chọn dòng cao cấp hơn hoặc thêm sensor chính xác.

Hỗ trợ thương hiệu Milatech: có sẵn linh kiện, dịch vụ bảo hành, hướng dẫn kỹ thuật tại Việt Nam.

Chi phí đầu tư và tổng chi phí sở hữu (bảo trì, hiệu chuẩn).

Quy mô phòng thử nghiệm hoặc nhà máy: diện tích, nền móng, nguồn điện cần đáp ứng.

Với các yếu tố đó, Milatech có thể cung cấp máy HEZ-20mm phiên bản hoàn chỉnh, phù hợp nhu cầu thử nghiệm. Việc đặt hàng cần thỏa thuận chi tiết thông số, phụ kiện và dịch vụ hậu mãi.”
