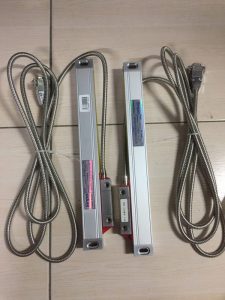

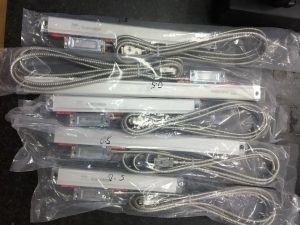

THƯỚC QUANG SINO KA-300 MICROVU

“THƯỚC QUANG SINO KA-300 MICROVU – Chuẩn chính xác trong từng phép đo cùng Milatech

I. Giới thiệu về THƯỚC QUANG SINO KA-300 MICROVU

THƯỚC QUANG SINO KA-300 MICROVU là thiết bị đo hành trình tuyến tính ứng dụng trong các máy công cụ hiện đại. Sản phẩm được thương hiệu Milatech nhập khẩu và phân phối chính hãng, đáp ứng yêu cầu đo chính xác cao trong ngành cơ khí, gia công kim loại, sản xuất linh kiện, và nhiều lĩnh vực kỹ thuật khác. Với thiết kế nhỏ gọn, hoạt động ổn định, khả năng đo chính xác đến từng micron, thước quang SINO KA-300 MicroVU giúp đảm bảo độ chính xác trong mọi phép đo, góp phần nâng cao chất lượng và độ tin cậy cho quá trình sản xuất.

Thước quang được sản xuất dựa trên công nghệ đo quang học tiên tiến, hoạt động nhờ phản xạ ánh sáng qua vạch chia trên thang đo. Nhờ đó, tín hiệu chuyển động được ghi nhận chính xác và truyền đến bộ hiển thị, giúp người vận hành dễ dàng đọc giá trị đo một cách trực quan. KA-300 MicroVU không chỉ được ưa chuộng trong các xưởng cơ khí mà còn phổ biến tại các trung tâm đo kiểm, trường đào tạo kỹ thuật, và phòng thí nghiệm đo lường.

II. Đặc điểm kỹ thuật của THƯỚC QUANG SINO KA-300 MICROVU

THƯỚC QUANG SINO KA-300 MICROVU được đánh giá là dòng thước có thông số kỹ thuật tối ưu trong cùng phân khúc. Dưới đây là những thông số nổi bật của sản phẩm:

Phạm vi hành trình đo: 70mm – 1020mm, đáp ứng nhiều loại máy công cụ khác nhau như máy tiện, máy phay, máy mài, máy khoan hoặc máy đo tọa độ.

Kích thước thân thước: 25mm x 34mm – thiết kế nhỏ gọn, phù hợp lắp đặt trên các bề mặt hẹp hoặc gần trục máy.

Độ phân giải: 0.5µm / 1µm / 5µm (có thể tùy chọn theo nhu cầu đo chính xác).

Độ chính xác: ±3µm – ±10µm tùy hành trình đo.

Tốc độ đáp ứng: tối đa 60 mét/phút – phù hợp với các máy gia công tốc độ cao.

Tín hiệu đầu ra: TTL hoặc RS-422, tương thích với đa số bộ hiển thị kỹ thuật số hiện có.

Cấp bảo vệ: IP53 – IP55, giúp chống bụi và chống nước văng nhẹ trong quá trình sử dụng.

Nguồn cấp: 5V ±5%.

Nhiệt độ làm việc: 0°C đến 45°C, đảm bảo hoạt động ổn định trong điều kiện nhà xưởng.

Trọng lượng: dao động từ 0.4 – 1.5kg tùy chiều dài hành trình.

Với những thông số trên, KA-300 MicroVU mang lại khả năng đo chính xác, ổn định và độ bền vượt trội, đáp ứng tiêu chuẩn đo lường công nghiệp.

»»» Xem thêm sản phẩm: MÁY ĐO 3D BÁN TỰ ĐỘNG WEINISI WES-5040P (706X606MM)

III. Cấu tạo và nguyên lý hoạt động của THƯỚC QUANG SINO KA-300 MICROVU

Thước quang SINO KA-300 MicroVU có cấu tạo gồm 2 phần chính: thân thước và đầu đọc tín hiệu.

Thân thước: Là nơi chứa thang đo quang học (grating scale), được chế tạo từ vật liệu hợp kim nhôm cứng, có bề mặt xử lý anodized giúp chống ăn mòn và tăng tuổi thọ.

Đầu đọc: Bao gồm cảm biến quang học và mạch xử lý tín hiệu, đảm bảo ghi nhận chuyển động tuyến tính của thân thước. Khi bàn trượt hoặc trục máy di chuyển, đầu đọc quét qua vạch chia, tạo ra tín hiệu xung điện theo tỷ lệ với chuyển động thực tế.

Nguyên lý hoạt động của thiết bị dựa trên sự thay đổi ánh sáng phản xạ qua thang đo quang học. Mỗi xung phản hồi tương ứng với một khoảng di chuyển nhất định, nhờ đó bộ hiển thị sẽ hiển thị giá trị vị trí chính xác của trục hoặc bàn máy.

Thước quang này có khả năng chống nhiễu tốt, hoạt động ổn định trong môi trường có rung động nhẹ hoặc bụi bẩn, thích hợp cho các nhà máy sản xuất sử dụng nhiều máy công cụ.

IV. Ứng dụng của THƯỚC QUANG SINO KA-300 MICROVU trong công nghiệp

Máy tiện và máy phay cơ khí:
Thước giúp xác định chính xác vị trí dao cắt hoặc bàn trượt, đảm bảo sản phẩm gia công đạt kích thước chuẩn.

Máy mài và máy khoan:
Giúp kiểm soát chiều sâu cắt, chiều dài hành trình, hạn chế sai số và giảm phế phẩm trong quá trình gia công.

Máy đo tọa độ và thiết bị đo kiểm:
Hỗ trợ ghi nhận vị trí chuyển động với độ chính xác cao, phục vụ công tác hiệu chuẩn, kiểm tra kích thước chi tiết máy.

Ứng dụng trong dây chuyền tự động hóa:
KA-300 MicroVU có thể kết hợp với bộ hiển thị số DRO, cảm biến hoặc PLC, giúp điều khiển chuyển động chính xác, cải thiện hiệu suất vận hành.

Nhờ độ chính xác cao, dễ lắp đặt và độ ổn định tốt, sản phẩm đã được nhiều nhà máy tại Việt Nam lựa chọn trong các hệ thống sản xuất linh kiện, khuôn mẫu và cơ khí chính xác.

V. Ưu điểm vượt trội của THƯỚC QUANG SINO KA-300 MICROVU

Độ chính xác cao:
Sản phẩm đạt độ phân giải tới 0.5µm, giúp đọc chính xác các sai lệch nhỏ nhất trong quá trình đo.

Thiết kế nhỏ gọn, dễ lắp đặt:
Với tiết diện chỉ 25x34mm, KA-300 MicroVU phù hợp lắp trong không gian hẹp mà không ảnh hưởng tới cấu trúc máy.

Tương thích rộng:
Tín hiệu đầu ra dạng TTL và RS-422 giúp kết nối dễ dàng với các bộ hiển thị phổ biến.

Cấu tạo bền bỉ:
Thân thước được gia công nguyên khối từ hợp kim nhôm cao cấp, chịu va đập và chống mài mòn tốt.

Bảo vệ tốt:
Cấp bảo vệ IP53/IP55 giúp thước hoạt động ổn định kể cả trong môi trường có bụi hoặc dầu cắt gọt nhẹ.

Tuổi thọ dài:
Cấu trúc kín khít hạn chế bụi bẩn xâm nhập, kết hợp cảm biến quang ổn định, giúp tuổi thọ sản phẩm cao hơn nhiều dòng tương tự.

Hỗ trợ kỹ thuật chuyên nghiệp từ Milatech:
Milatech cung cấp dịch vụ lắp đặt, hướng dẫn sử dụng, bảo hành, và thay thế linh kiện, giúp khách hàng yên tâm trong suốt quá trình vận hành.

VI. Hướng dẫn lắp đặt và sử dụng THƯỚC QUANG SINO KA-300 MICROVU

Để đạt được hiệu suất và độ chính xác cao nhất, quá trình lắp đặt cần thực hiện đúng kỹ thuật:

Chuẩn bị vị trí lắp:
Bề mặt lắp cần phẳng, không cong vênh, sạch bụi và dầu.

Cố định thân thước:
Đặt song song với hướng chuyển động của trục máy. Độ lệch song song cho phép không vượt quá 0.1mm/m.

Lắp đầu đọc:
Đầu đọc cần cố định chắc chắn, không bị rung khi máy hoạt động. Giữ khoảng cách chuẩn theo hướng dẫn nhà sản xuất.

Kết nối tín hiệu:
Cắm cáp tín hiệu đúng đầu kết nối TTL hoặc RS-422. Tránh gập hoặc xoắn cáp.

Kiểm tra tín hiệu:
Sau khi kết nối xong, bật bộ hiển thị số và kiểm tra chuyển động của trục để đảm bảo tín hiệu hoạt động ổn định.

Vệ sinh định kỳ:
Dùng khăn mềm lau nhẹ bên ngoài thân thước, tránh mở nắp hoặc dùng dung môi mạnh.

Khi thực hiện đúng hướng dẫn, thước quang SINO KA-300 MicroVU có thể hoạt động bền bỉ nhiều năm mà không cần hiệu chỉnh lại.

VII. So sánh THƯỚC QUANG SINO KA-300 MICROVU với các dòng khác

So với KA-200: KA-300 có hành trình dài hơn, kết cấu cứng vững hơn, phù hợp máy công cụ kích thước lớn.

So với KA-600: KA-300 nhỏ gọn, dễ lắp đặt, giá thành thấp hơn nhưng vẫn giữ độ chính xác cao.

So với các dòng thước từ khác: KA-300 MicroVU cho độ chính xác quang học cao hơn, không bị ảnh hưởng bởi từ trường, phù hợp môi trường gia công cơ khí.

Về giá trị sử dụng: Với chi phí hợp lý, KA-300 MicroVU là lựa chọn tối ưu giữa hiệu năng và độ bền.

Nhờ những yếu tố trên, sản phẩm luôn nằm trong nhóm thiết bị đo được các xưởng cơ khí lựa chọn nhiều nhất.

VIII. Milatech – Đơn vị phân phối chính hãng THƯỚC QUANG SINO KA-300 MICROVU

Milatech là nhà cung cấp thiết bị đo lường và hiệu chuẩn hàng đầu tại Việt Nam. Với kinh nghiệm nhiều năm trong ngành, Milatech không chỉ mang đến THƯỚC QUANG SINO KA-300 MICROVU chính hãng mà còn cung cấp giải pháp trọn gói cho các doanh nghiệp sản xuất và phòng đo kiểm.

Khách hàng khi mua hàng tại Milatech được đảm bảo:

Sản phẩm mới 100%, có tem chống hàng giả.

Bảo hành đầy đủ theo tiêu chuẩn hãng.

Hỗ trợ tư vấn lựa chọn model phù hợp với máy hiện có.

Dịch vụ hậu mãi, sửa chữa và hiệu chuẩn định kỳ chuyên nghiệp.

Milatech luôn đặt mục tiêu trở thành đối tác tin cậy của các nhà máy, xưởng gia công và trung tâm đào tạo kỹ thuật trên toàn quốc. Với phương châm “Chính xác – Tin cậy – Bền vững”, Milatech cam kết mang đến giá trị cao nhất cho khách hàng thông qua sản phẩm chất lượng và dịch vụ tận tâm.”
