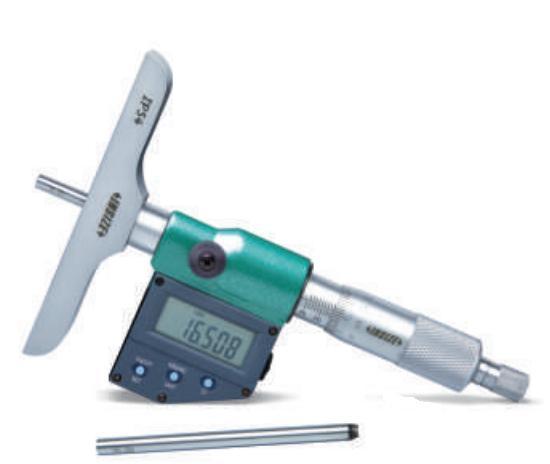

Thước Panme đo sâu INSIZE 3540-B150

Thước Panme đo sâu INSIZE 3540-B150 là thiết bị đo cơ khí chuyên dụng dùng để xác định chính xác độ sâu lỗ, rãnh, bậc hoặc hốc trong chi tiết kim loại. Sản phẩm được Milatech phân phối chính hãng, nổi bật với độ chính xác cao, kết cấu chắc chắn và khả năng ứng dụng linh hoạt trong công nghiệp cơ khí, khuôn mẫu và sản xuất linh kiện.

I. Vai trò của Thước Panme đo sâu Insize 3540-B150 trong đo lường cơ khí

Trong công nghiệp chế tạo, kiểm soát độ sâu của lỗ khoan, rãnh hoặc khe hở là yếu tố ảnh hưởng trực tiếp đến độ chính xác lắp ghép và chất lượng chi tiết. Những sai lệch nhỏ trong quá trình đo có thể khiến sản phẩm không đạt yêu cầu kỹ thuật.

Thước Panme đo sâu INSIZE 3540-B150 ra đời nhằm giải quyết vấn đề này với độ chính xác cao đến 0.001 mm, giúp kỹ sư, kỹ thuật viên và công nhân kiểm tra nhanh chóng, chính xác, giảm thiểu sai số trong mọi công đoạn.

Thiết bị này phù hợp cho:

Các xưởng gia công cơ khí, chế tạo khuôn.

Phòng QC, R&D, kiểm định chất lượng.

Các ngành công nghiệp chính xác như ô tô, hàng không, điện tử, dụng cụ y tế.

II. Cấu tạo và nguyên lý hoạt động của Thước Panme đo sâu INSIZE 3540-B150

1. Cấu tạo chi tiết:
Thước Panme đo sâu INSIZE 3540-B150 có thiết kế hiện đại, gồm các bộ phận chính:

Thân thước (frame): làm bằng thép không gỉ, phủ lớp mạ chống ăn mòn.

Trục đo (spindle): được mài bóng và xử lý nhiệt, đảm bảo chuyển động trơn tru và độ chính xác cao.

Núm vặn tinh (ratchet): giúp điều chỉnh áp lực đo ổn định, tránh gây sai số do lực tay người dùng.

Đế đo (base): phẳng tuyệt đối, giúp thước tiếp xúc chắc chắn với bề mặt mẫu.

Thang chia khắc laser: hiển thị giá trị đo rõ ràng, dễ đọc ngay cả trong môi trường ánh sáng yếu.

Các thanh đo thay thế: cho phép thay đổi chiều dài để đo nhiều kích thước khác nhau, tiện lợi cho kiểm tra nhiều loại chi tiết.
2. Nguyên lý hoạt động:
Panme đo sâu hoạt động dựa trên cơ chế vít – đai ốc chính xác. Khi xoay núm vặn, trục đo tiến hoặc lùi với bước vít nhỏ 0.5 mm/vòng, giúp người dùng đọc kết quả trực tiếp trên thang chính và du xích (thang phụ) với sai số cực thấp.

»»» Xem thêm sản phẩm: Đồng hồ đo độ dày cơ INSIZE 2367-10A

III. Thông số kỹ thuật chi tiết của Thước Panme đo sâu INSIZE 3540-B150

Thông số kỹ thuật Giá trị
Hãng sản xuất INSIZE
Model 3540-B150
Phạm vi đo 0 – 150 mm
Độ chia nhỏ nhất 0.001 mm
Độ chính xác ±0.003 mm
Số thanh đo 5 thanh thay thế
Chiều dài đế 100 mm
Đường kính trục đo 4 mm
Chất liệu thân Thép không gỉ
Tiêu chuẩn DIN 863
Trọng lượng 550 g
Phụ kiện kèm theo Hộp bảo quản, giấy kiểm định, thanh đo dự phòng

Cấu hình này đảm bảo Thước Panme đo sâu INSIZE 3540-B150 phù hợp với hầu hết yêu cầu đo kiểm trong ngành cơ khí chính xác.

IV. Ưu điểm nổi bật của Thước Panme đo sâu INSIZE 3540-B150

1. Độ chính xác cao:
Thiết kế theo tiêu chuẩn DIN 863 với sai số ±0.003 mm, đảm bảo kết quả đo ổn định trong điều kiện sản xuất thực tế.
2. Đa chức năng:
Có thể đo nhiều kích thước khác nhau nhờ bộ thanh đo thay thế linh hoạt.
3. Độ bền vượt trội:
Thân bằng thép không gỉ chống mài mòn, chịu nhiệt tốt và không bị biến dạng theo thời gian.
4. Dễ đọc, dễ thao tác:
Thang chia khắc laser rõ nét, núm xoay nhẹ và ổn định giúp giảm mỏi tay khi đo liên tục.
5. Ứng dụng rộng:
Thích hợp cho cả kiểm tra trong phòng thí nghiệm và trực tiếp trên dây chuyền sản xuất.
6. Bảo trì đơn giản:
Vệ sinh, bảo dưỡng dễ dàng; không cần hiệu chuẩn thường xuyên.

V. Cách sử dụng Thước Panme đo sâu INSIZE 3540-B150 hiệu quả nhất

Bước 1 – Chuẩn bị thiết bị và mẫu đo:

Làm sạch bề mặt chi tiết và đế đo để tránh sai số do bụi hoặc dầu mỡ.

Chọn thanh đo phù hợp với độ sâu cần kiểm tra.

Bước 2 – Lắp thanh đo:

Gắn thanh đo vào trục chính, vặn chặt nhưng không quá cứng.

Kiểm tra độ phẳng và độ khít giữa thanh đo và thân thước.

Bước 3 – Đặt thước đo:

Đặt đế thước lên bề mặt chuẩn.

Vặn núm cho đến khi đầu đo chạm đáy rãnh hoặc lỗ.

Bước 4 – Đọc kết quả:

Đọc giá trị trên thang chính (mm) và thang phụ (0.001 mm).

Cộng hai giá trị để được kết quả đo chính xác.

Bước 5 – Kiểm tra lại:

Thực hiện 2–3 lần đo tại cùng vị trí để đảm bảo độ lặp lại.

Bước 6 – Bảo quản:

Sau khi đo, lau khô bề mặt, tra dầu chống gỉ nhẹ và đặt trong hộp.

VI. So sánh Thước Panme đo sâu INSIZE 3540-B150 với các dòng tương tự

Model Phạm vi đo (mm) Độ chia (mm) Sai số (mm) Đặc điểm nổi bật
INSIZE 3540-B150 0–150 0.001 ±0.003 Độ chính xác cao, nhiều thanh đo, giá hợp lý
Mitutoyo 129-150 0–150 0.001 ±0.002 Chất lượng cao, giá thành cao hơn
Mahr 4458200 0–150 0.001 ±0.003 Thiết kế đẹp, dễ sử dụng
Tesa 281-111 0–150 0.001 ±0.002 Thương hiệu Thụy Sĩ, chi phí đầu tư lớn

Qua bảng so sánh, INSIZE 3540-B150 là lựa chọn cân bằng giữa hiệu năng – chi phí – độ bền, phù hợp cho hầu hết doanh nghiệp sản xuất vừa và nhỏ tại Việt Nam.

VII. Bảo dưỡng và hiệu chuẩn Thước Panme đo sâu INSIZE 3540-B150

1. Bảo dưỡng định kỳ:

Lau sạch thiết bị sau khi sử dụng.

Không để tiếp xúc trực tiếp với dung môi, dầu mỡ công nghiệp.

Bảo quản trong hộp khô, tránh va đập.

Tra dầu bảo vệ nhẹ sau mỗi tuần sử dụng.
2. Hiệu chuẩn:

Thực hiện mỗi 6–12 tháng/lần bằng chuẩn gauge block hoặc khối mẫu.

Nếu phát hiện sai lệch, nên gửi đến Milatech để hiệu chuẩn chuyên nghiệp.
3. Lưu ý khi sử dụng:

Không đo vật đang nóng hoặc vừa gia công xong.

Không siết quá chặt núm tinh để tránh hỏng ren.

Giữ tay sạch, tránh dính dầu vào bề mặt thước.

Việc bảo dưỡng và hiệu chuẩn đúng quy trình giúp Thước Panme đo sâu INSIZE 3540-B150 duy trì độ chính xác trong thời gian dài, tăng tuổi thọ thiết bị.

VIII. Milatech – Nhà phân phối chính hãng Thước Panme đo sâu INSIZE 3540-B150 tại Việt Nam

Milatech là đơn vị nhập khẩu và phân phối chính hãng các thiết bị đo cơ khí từ thương hiệu INSIZE, Elitech, Jaten, Mitutoyo, Mahr, và nhiều thương hiệu công nghiệp hàng đầu thế giới.

Khi mua hàng tại Milatech, khách hàng được hưởng:

Sản phẩm chính hãng 100%, có CO, CQ đầy đủ.

Bảo hành 12 tháng, hỗ trợ bảo trì trọn đời.

Dịch vụ hiệu chuẩn chuyên nghiệp, chứng nhận ISO/IEC 17025.

Tư vấn kỹ thuật miễn phí, hỗ trợ lựa chọn dụng cụ đo phù hợp.

Giao hàng nhanh toàn quốc, giá ưu đãi cho doanh nghiệp.

Thông tin liên hệ Milatech:
Công ty TNHH Milatech Việt Nam
Địa chỉ: 54 TT1, Khu đô thị Văn Phú, Hà Đông, Hà Nội
Hotline: 0976.759.298
Website: https://milatech.vn

Email: info.milatech.vn@gmail.com

Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo lường, Milatech cam kết cung cấp các sản phẩm đạt chuẩn chất lượng, dịch vụ hậu mãi tận tâm và giải pháp tối ưu cho các doanh nghiệp sản xuất cơ khí tại Việt Nam.

Thước Panme đo sâu INSIZE 3540-B150 – công cụ không thể thiếu trong xưởng cơ khí hiện đại, giúp kiểm tra độ sâu nhanh, chính xác và bền bỉ trong mọi điều kiện làm việc.
