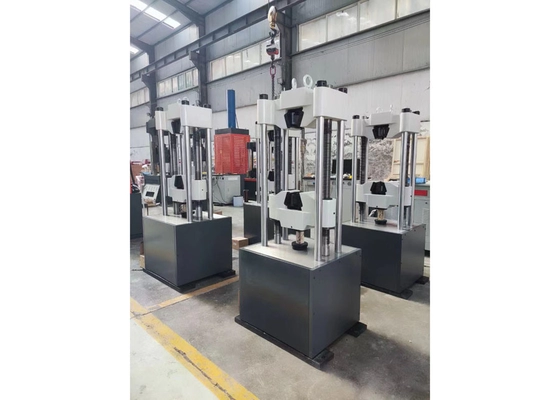

Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn

“Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn là thiết bị thử nghiệm phổ biến trong các phòng thí nghiệm vật liệu, ngành dệt, công nghiệp sợi và dây cáp. Bài viết sau đây trình bày chi tiết về cấu tạo, tính năng, ứng dụng, cách lựa chọn và vận hành thiết bị này để bạn có cái nhìn toàn diện và đưa ra quyết định phù hợp. Thương hiệu Milatech được gắn trong nội dung để làm rõ đối tác phân phối hoặc cung cấp thiết bị tại Việt Nam.

I. Khả năng và thông số kỹ thuật của Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn

Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn có khả năng chịu lực tối đa 600 kN (tương đương khoảng 60 tấn), tương ứng với tên gọi. Đây là loại máy thử kéo – nén – uốn đa năng, dùng hệ điều khiển servo kết hợp hệ thống thủy lực để tạo lực kiểm tra ổn định.

Một số thông số đáng chú ý:

Phạm vi lực đo thực tế: khoảng 2% đến 100% của tải tối đa.

Độ phân giải chiều dài (biến dạng) khoảng 0,01 mm.

Đo lực với độ chính xác khoảng ±1 %.

Khoảng không gian kéo tối đa (tension space) khoảng 600 mm.

Hành trình piston (ram stroke) khoảng 200 mm.

Khoảng cách giữa hai cột (column spacing) khoảng 490 mm.

Có khả năng kẹp các mẫu hình tròn với đường kính từ Ø6 đến Ø40 mm, và mẫu dẹt độ dày 0–15 mm, chiều rộng tối đa khoảng 75 mm.

Kích thước máy chủ (host) khoảng 760×620×2200 mm, khối lượng máy khoảng 2.050 kg.

Nguồn điện ba pha 380 V, 50 Hz, công suất mô tơ máy khoảng 2 kW.

Hệ điều khiển máy dùng servo thủy lực phối hợp, phần mềm đo từ máy tính cho phép xuất kết quả, vẽ đồ thị ứng lực – biến dạng, đồ thị lực – độ giãn, tính các hệ số như mô đun đàn hồi, độ bền kéo, độ giãn ứng suất, v.v.

Với những thông số này, máy WAW-F 600kN có thể thử nghiệm các sợi, dây cáp thép, sợi polymer, dây composite, cũng như thử lực kéo cho linh kiện nhỏ, trụ nối thép nhỏ, kiểm tra độ bền uốn nếu trang bị phụ kiện thích hợp.

II. Nguyên lý hoạt động và cấu tạo chính

1. Hệ thủy lực + servo điều khiển

Máy sử dụng hệ thống thủy lực với xi lanh đặt phía dưới khung máy, dầu thủy lực được bơm qua van servo để điều khiển tốc độ và lực. Hệ servo điện đóng vai trò quản lý và điều chỉnh tín hiệu để đảm bảo lực tạo ra chính xác theo yêu cầu. Khi hoạt động, phần mềm gửi lệnh đến servo valve, điều chỉnh lưu lượng dầu vào xi lanh để đạt lực cần thử.
2. Khung và phần cơ khí

Máy có cấu trúc khung hai cột (hoặc bốn cột tùy biến) để chịu lực dọc khi kéo. Thanh ngang (crossbeam) có thể di chuyển để điều chỉnh khoảng không kéo. Cột máy và thanh ngang chịu lực lớn, được gia cố để tránh biến dạng hay rung khi tải cao.
3. Hệ đo lực và đo biến dạng

Cảm biến lực (load cell): đặt trong hệ piston để đo lực kéo – nén.

Bộ mã hóa hoặc đo biến dạng (displacement sensor / extensometer): dùng để đo biến dạng mẫu trong khi thử.

Phần mềm kết nối máy tính để thu dữ liệu, xử lý và xuất báo cáo thử nghiệm.
4. Hệ kẹp mẫu (grips, fixtures)

Máy trang bị kẹp mẫu dạng kẹp thủy lực hoặc kẹp tay (manual grips) để giữ mẫu thử chắc chắn. Kẹp vòng tròn và kẹp dẹt thường được kèm theo, phù hợp với nhiều loại mẫu.
5. Bộ điều khiển và phần mềm

Máy đi kèm bộ điều khiển (control cabinet) và phần mềm chuyên dụng như EVOTest hoặc phần mềm tùy chọn, để thiết lập chương trình thử nghiệm (tốc độ kéo, chế độ lực / biến dạng / ứng suất), lưu dữ liệu, xuất đồ thị và báo cáo chuẩn theo các tiêu chuẩn như ASTM, ISO, GB, DIN.

»»» Xem thêm sản phẩm: Máy kiểm tra độ căng sợi thép điều khiển bằng máy tính LAW-G 600KN

III. Ứng dụng thực tế của máy WAW-F 600kN trong thử nghiệm sợi và dây

Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn được ứng dụng rộng rãi trong các ngành sau:

Ngành dệt và sợi: kiểm tra lực kéo đứt của sợi, độ giãn, độ bền cơ học của các loại sợi cotton, polyester, sợi pha.

Dây và cáp: thử lực kéo tối đa của dây cáp thép, dây cáp gia cường, dây composite.

Vật liệu composite, sợi tổng hợp: thử lực kéo, uốn mẫu composite, xác định ứng suất – biến dạng.

Linh kiện kim loại / phi kim: kiểm tra lực kéo, uốn, nén mẫu thép, hợp kim nhôm, titan, ốc bulong, tua vít nhỏ.

Kiểm định chất lượng sản phẩm công nghiệp: nhà máy sản xuất sợi, dây cáp, vật liệu xây dựng, các trung tâm thí nghiệm cần chứng nhận chất lượng.

Nhờ khả năng đo lực lớn (60 tấn), máy có thể thử những mẫu cỡ lớn hoặc có lực kéo cao, không giới hạn chỉ mẫu nhỏ như máy điện tử đơn giản.

IV. Tiêu chí lựa chọn máy phù hợp với nhu cầu phòng thí nghiệm

Khi bạn cân nhắc mua máy Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn, những tiêu chí sau sẽ giúp bạn chọn sản phẩm phù hợp:
1. Lực tối đa và phạm vi đo

Chọn máy có lực tối đa cao hơn áp lực cần thử nghiệm để có biên an toàn. WAW-F 600kN phù hợp nếu lực đứt của mẫu thường ở mức vài chục kN đến vài trăm kN.
2. Độ chính xác đo lực và biến dạng

Máy nên có độ chính xác lực ±1% hoặc tốt hơn, độ phân giải biến dạng 0,01 mm hoặc nhỏ hơn. Điều này đảm bảo dữ liệu thử nghiệm có độ tin cậy cao.
3. Khoảng không kéo và hành trình

Máy capable khoảng kéo ≥ 600 mm và piston stroke ≥ 200 mm giúp thử mẫu dài, mẫu giãn lớn mà không bị giới hạn.
4. Hệ điều khiển và chế độ kiểm soát

Hệ điều khiển servo + thủy lực cho phép thử nghiệm theo nhiều chế độ: kiểm soát lực, kiểm soát biến dạng, kiểm soát tốc độ kéo. Phần mềm linh hoạt, có chức năng xuất báo cáo, đồ thị, quản lý người dùng.
5. Chất lượng cơ khí và độ ổn định

Khung máy phải chắc chắn, ít biến dạng, không rung khi tải cao. Hệ thủy lực và servo phải dùng linh kiện chất lượng cao để đảm bảo độ bền và ổn định khi sử dụng lâu dài.
6. Hỗ trợ kỹ thuật và bảo hành

Cần đơn vị phân phối có dịch vụ sau bán hàng tốt, như Milatech, đảm bảo hỗ trợ lắp đặt, hiệu chuẩn, bảo trì định kỳ và sửa chữa khi cần.

V. Cách vận hành, hiệu chuẩn và bảo trì máy

1. Vận hành an toàn

Kiểm tra dầu thủy lực, mức dầu, lọc dầu trước khi nổ máy.

Tháo bỏ cặn hoặc vật lạ trong kẹp mẫu.

Kẹp mẫu đúng phương, tránh lệch trục.

Thiết lập chương trình thử nghiệm: tốc độ kéo, chế độ lực/biến dạng, dừng khi mẫu đứt.

Khi mẫu đứt, máy có chức năng tự ngắt để bảo vệ thiết bị và an toàn người dùng.
2. Hiệu chuẩn định kỳ

Dùng khối chuẩn lực để kiểm tra độ chính xác load cell mỗi 6–12 tháng.

Kiểm tra hệ đo biến dạng bằng mẫu chuẩn hoặc máy chuẩn.

Hiệu chuẩn phần mềm phần đồ thị và xuất kết quả, đảm bảo khớp với tiêu chuẩn (ASTM, ISO, GB).
3. Bảo trì định kỳ

Thay dầu thủy lực sau khoảng 1.000–2.000 giờ vận hành, dùng loại dầu chuẩn.

Vệ sinh lọc dầu, thay van lọc nếu có.

Bôi trơn các trục vít, bánh răng, ray trượt.

Kiểm tra rò rỉ dầu, xi lanh, phớt và đường ống.

Kiểm kiểm phần mềm, cập nhật firmware, kiểm tra lỗi hệ thống.

Việc bảo trì đúng cách giúp máy duy trì độ chính xác và kéo dài tuổi thọ thiết bị vốn rất đắt đỏ.

VI. So sánh WAW-F 600kN với các dòng máy kéo khác

Tiêu chí WAW-F 600kN Máy kéo điện tử nhỏ (<100 kN) Máy kéo thủy lực cao (1000 kN trở lên)
Lực tối đa 600 kN 10–100 kN 1.000 kN hoặc hơn
Phạm vi mẫu thử Sợi, dây cáp, vật liệu kim loại nhỏ đến vừa Mẫu nhỏ, film, sợi mảnh Mẫu lớn, thép khối, vật liệu xây dựng
Ổn định khi tải cao Tương đối cao nhờ servo thủy lực giới hạn khi lực lớn mạnh mẽ hơn nhưng chi phí cao hơn
Độ chính xác ±1% hoặc tốt hơn có thể cao hơn (±0,5%) phụ thuộc cảm biến load cell
Chi phí Cao vừa phải thấp rất cao
Kích thước & trọng lượng lớn và nặng (hàng tấn) nhỏ gọn rất lớn, yêu cầu nền móng mạnh

Với hầu hết phòng thí nghiệm ngành sợi, dây cáp, WAW-F 600kN là lựa chọn cân bằng giữa công suất và chi phí đầu tư.

VII. Những lỗi thường gặp & cách khắc phục

Kết quả lực dao động, không ổn định

Kiểm tra dầu thủy lực: nếu lọc dầu bẩn hoặc dầu bị ô xy hóa, áp suất không ổn định.

Kẹp mẫu không chắc hoặc mẫu bị trượt.

Load cell bị lỗi hoặc chưa hiệu chuẩn.

Biến dạng sai lệch

Thiết bị đo biến dạng bị lỏng hoặc hỏng.

Mẫu không thẳng, chịu tác động ngoại lực.

Máy không lên lực hoặc phản hồi chậm

Van servo bị kẹt, bơm thủy lực không hiệu suất cao.

Rò rỉ đường dầu, áp suất không đủ.

Rò rỉ dầu thủy lực

Phớt xi lanh hỏng, ống dầu không đảm bảo chất lượng.

Kiểm tra đường ống và kết nối định kỳ.

Khi gặp lỗi lớn, cần liên hệ đơn vị bảo hành như Milatech để kiểm tra chi tiết, tránh tự tháo máy nếu không có chuyên môn.

VIII. Gợi ý đầu tư và lựa chọn nhà cung cấp tại Việt Nam

Khi bạn quyết định đầu tư Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn, nên xem xét các yếu tố sau:

Xác định rõ mẫu thử, lực đứt tối đa để chọn công suất phù hợp.

Yêu cầu hợp đồng cung cấp bao gồm việc hiệu chuẩn, bảo hành, hỗ trợ kỹ thuật.

Chọn nhà cung cấp có kinh nghiệm lắp đặt trong nước, như Milatech, để đảm bảo hỗ trợ sau mua, cung cấp phụ tùng, đào tạo vận hành.

Kiểm tra mẫu máy thực tế tại kho của nhà cung cấp để đánh giá độ ổn định, sai số.

Chuẩn bị cơ sở hạ tầng: sàn chịu lực, nguồn điện ba pha, nền móng ổn định, phòng máy điều hòa nhiệt độ.

Khi được lắp đặt và vận hành đúng cách, máy Máy kiểm tra độ bền kéo sợi PC Servo thủy lực điện WAW-F 600kN, 60 tấn sẽ đồng hành lâu dài cùng phòng thí nghiệm và doanh nghiệp trong việc kiểm định chất lượng vật liệu và linh kiện.”
