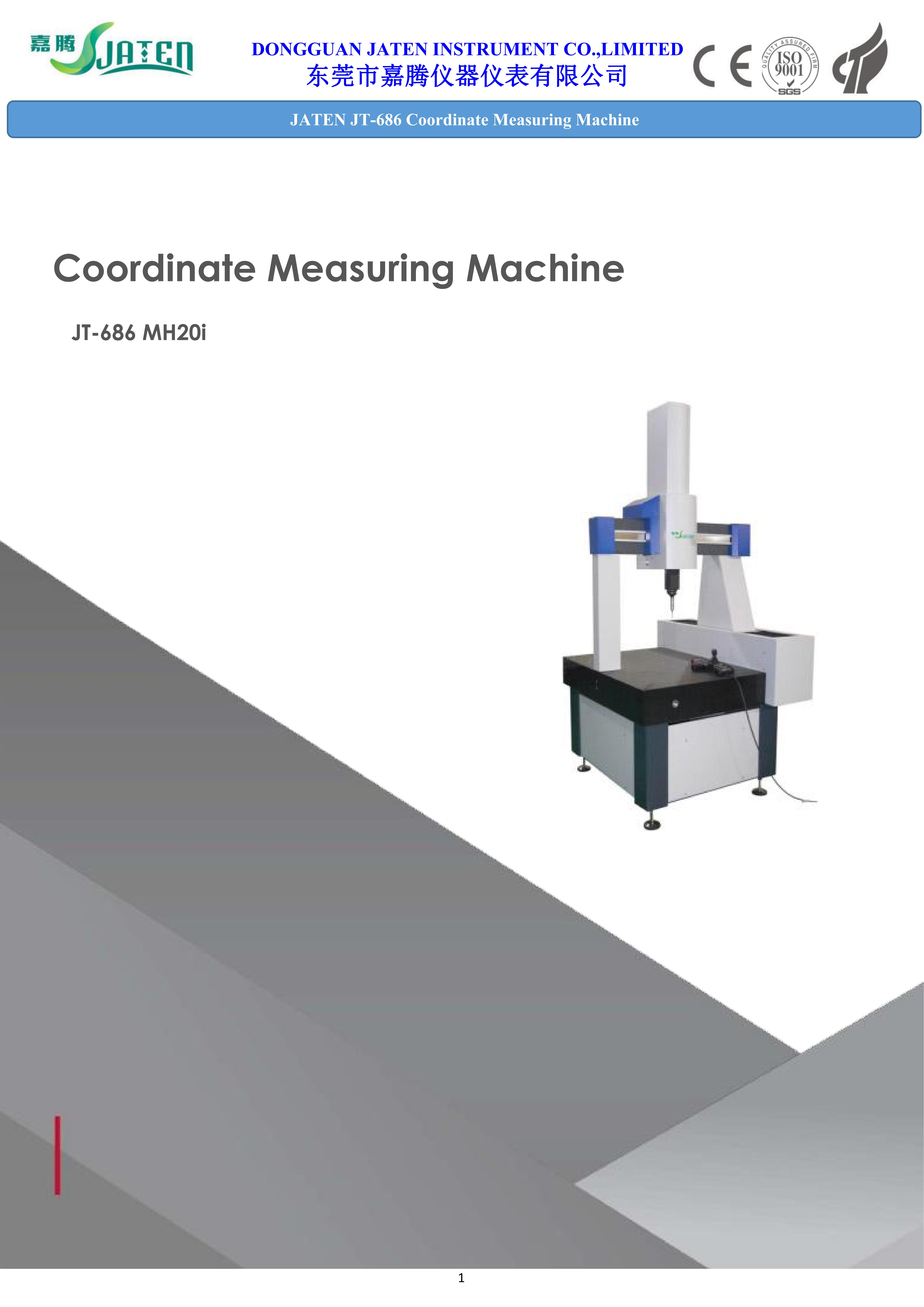

Máy đo tọa độ 3D JT686

JT686 – Máy đo tọa độ 3D (CMM) là giải pháp đo kiểm hình học chính xác cao cho chi tiết khuôn mẫu, cơ khí chính xác, ô tô, linh kiện điện tử… với kết cấu cầu đo 3 trục X–Y–Z, bàn đá granite ổn định, dẫn hướng bọc kín và nhiều tùy chọn đầu dò tiếp xúc, quét, không tiếp xúc.

Máy đo tọa độ 3D JT686 – Giải pháp đo kiểm hình học chính xác cao cho khuôn mẫu & cơ khí chính xác

JT686 – Coordinate Measuring Machine (CMM) là dòng máy đo tọa độ 3D dùng trong đo kiểm kích thước, hình dạng và vị trí không gian của chi tiết cơ khí. Máy sử dụng hệ trục X–Y–Z kết hợp với đầu dò (probe) tiếp xúc hoặc không tiếp xúc để lấy điểm trên bề mặt chi tiết, sau đó so sánh với bản vẽ/CAD, từ đó đánh giá chi tiết có đạt yêu cầu thiết kế hay không.

JT686 phù hợp cho các nhà máy khuôn mẫu, gia công cơ khí chính xác, ô tô – xe máy, điện – điện tử, hàng không, năng lượng, thiết bị y tế… – nơi yêu cầu độ chính xác cao, ổn định lâu dài và khả năng truy xuất dữ liệu đo.

1. Máy đo tọa độ 3D (CMM) JT686 là gì?

CMM (Coordinate Measuring Machine) là thiết bị đo kiểm dùng để:

• Lấy tọa độ 3D của các điểm trên bề mặt chi tiết (theo 3 trục X, Y, Z).
• Từ các điểm này, phần mềm sẽ tính ra:
  • Kích thước (chiều dài, đường kính, bước ren, độ dày…).
  • Độ phẳng, độ tròn, độ trụ, độ song song, vuông góc, đồng tâm, vị trí…
  • Sai lệch hình dáng – vị trí theo dung sai GD&T.

Với JT686, dữ liệu đo được:

• So sánh với CAD 3D hoặc bản vẽ 2D để xác định chi tiết có đạt yêu cầu hay không.
• Lưu lại dưới dạng báo cáo, dùng cho:
  • QC nhận hàng/ xuất hàng.
  • Phân tích sai lệch gia công, tối ưu chương trình CNC.
  • Báo cáo cho khách hàng, audit, chứng nhận chất lượng.

»»» Xem thêm sản phẩm: Kim bơm keo cho máy bơm keo công nghiệp Jaten

2. Kết cấu cơ khí – bàn đá granite, trục đo ổn định, dẫn hướng bọc kín

Theo mô tả chung về dòng CMM của hãng, các máy như JT686 sử dụng:

• Bàn đá granite hoặc trục bằng vật liệu granite/ceramic
  • Hệ số giãn nở nhiệt thấp → giảm ảnh hưởng của nhiệt độ môi trường đến độ chính xác.
  • Độ cứng cao, biến dạng nhỏ → giữ ổn định hình học lâu dài.

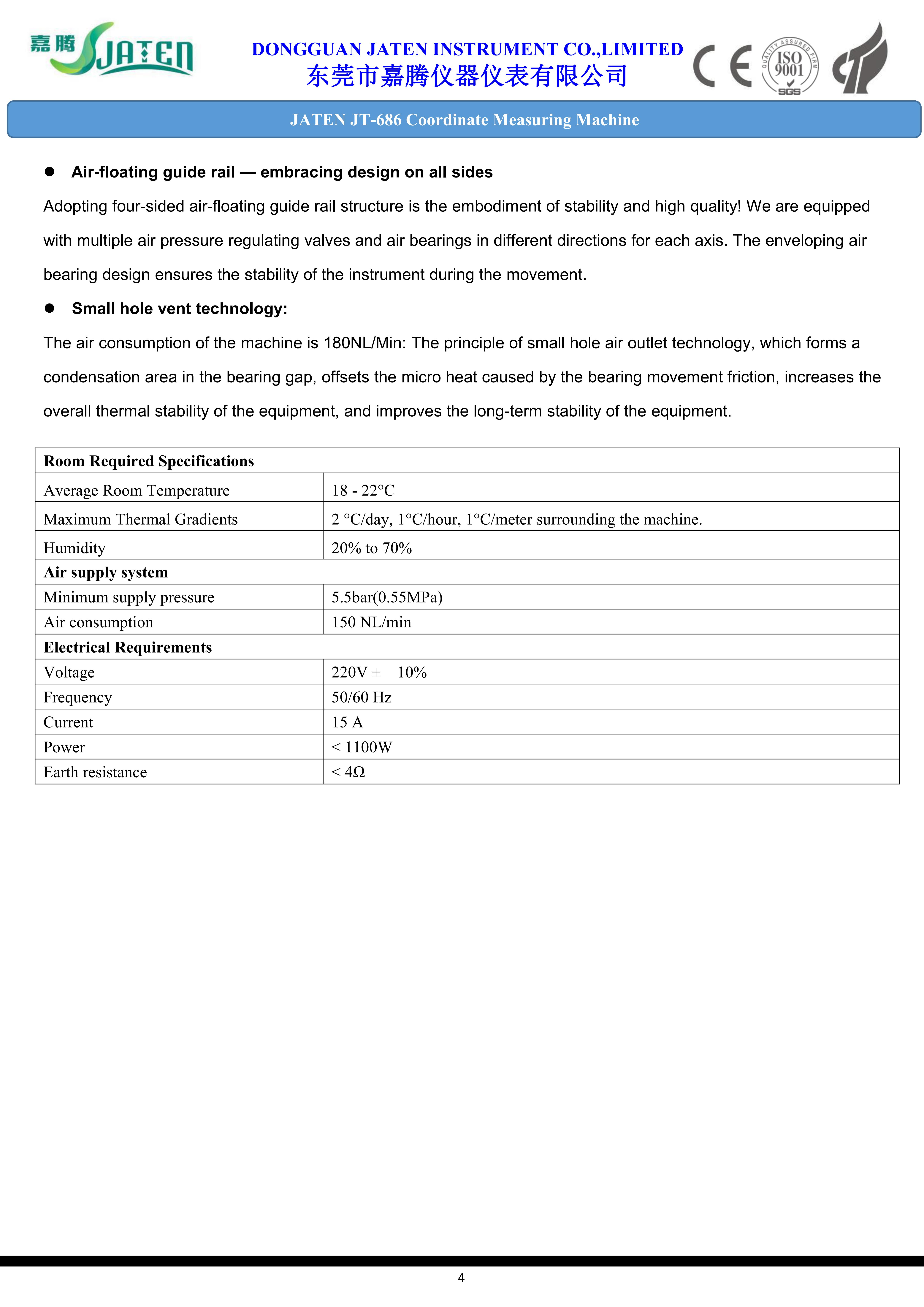

• Dẫn hướng (guideway) bọc kín toàn bộ
  • Hạn chế bụi, hơi dầu, mạt gia công lọt vào.
  • Giảm ảnh hưởng của nhiệt độ, gió, bụi trong xưởng đến chuyển động trục.
• Hệ truyền động tự bù (self-compensation drive)
  • Dùng ma sát kết hợp cấu trúc “cố định + vi lơ lửng (micro-floating)”.
  • Cho phép chuyển động êm, chính xác, ngay cả khi chạy ở tốc độ cao.
• Thiết kế chống rung (anti-vibration)
  • Có thể dùng ổ khí (air bearing) hoặc cơ cấu giảm chấn kép (double damping).
  • Giảm ảnh hưởng rung động nền, máy móc xung quanh tới kết quả đo.

Nhờ các đặc điểm trên, JT686 phù hợp làm việc trong môi trường công nghiệp thực tế, chứ không chỉ trong phòng lab “lý tưởng”.

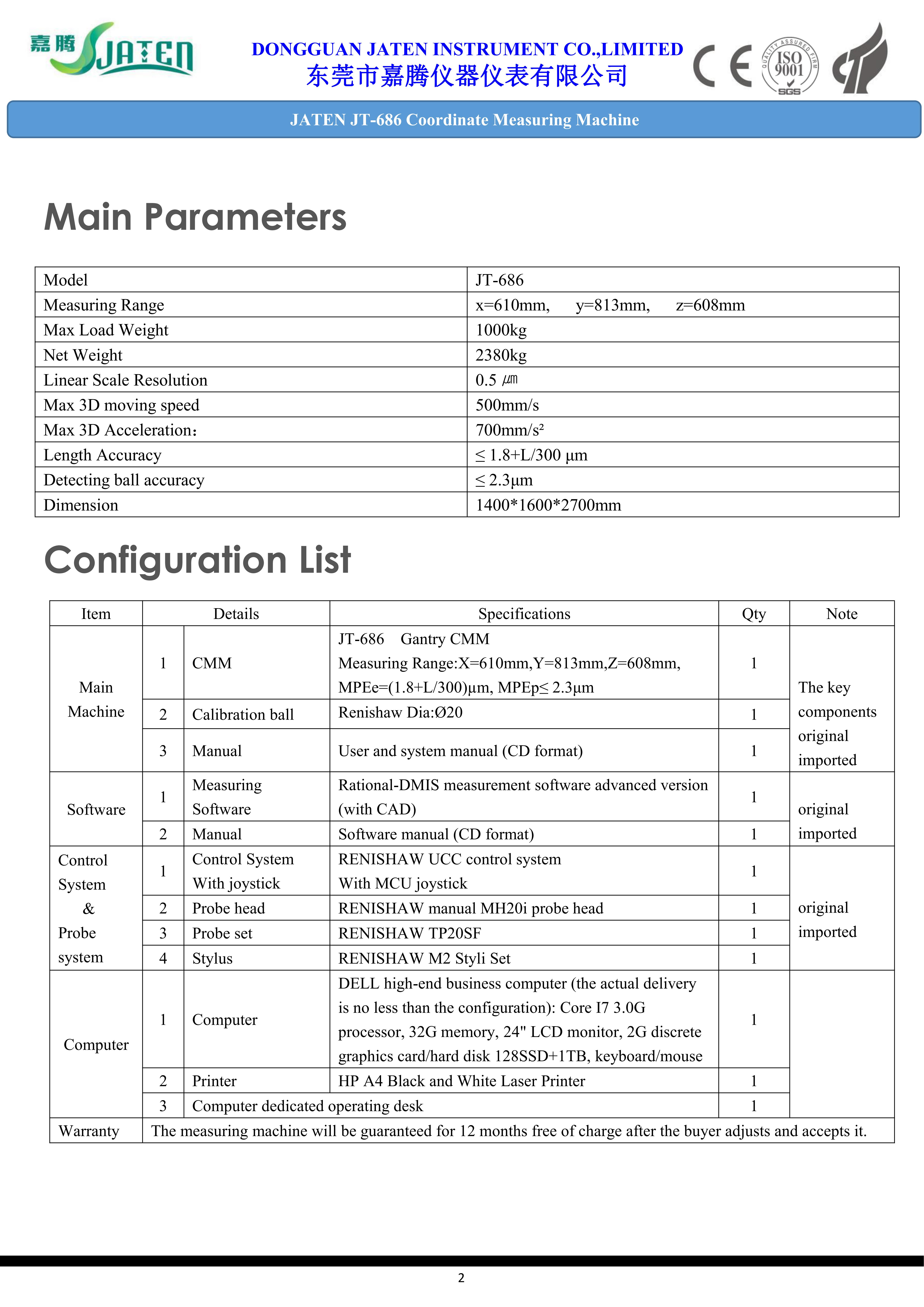

3. Trục đo X–Y–Z và độ chính xác

Dòng CMM như JT686 được thiết kế với:

• Ba trục X–Y–Z chuyển động vuông góc với nhau.
• Tổ hợp trục cho phép đầu dò tiếp cận mọi hướng của chi tiết trong vùng làm việc.
• Trên mỗi trục gắn thước quang (linear scale) độ phân giải cao, giúp:
  • Đo chính xác tọa độ vị trí đầu dò.
  • Đảm bảo độ chính xác hệ thống trong dải hành trình.

Về mặt marketing, khi đưa lên web, bạn có thể mô tả:

• Độ chính xác cao, ổn định lâu dài nhờ:
  • Kết cấu cơ khí tối ưu.
  • Vật liệu trục/bàn đo có giãn nở nhiệt thấp.
  • Hệ thống bù nhiệt và bù sai số (nếu cấu hình có).

4. Tùy chọn đầu dò – linh hoạt nhiều kiểu đo

Theo mô tả chung, CMM của hãng hỗ trợ nhiều loại đầu dò khác nhau:

• Đầu dò tiếp xúc (touch-trigger probe)
  • Đầu bi chạm vào bề mặt chi tiết → máy ghi lại tọa độ điểm.
  • Phù hợp cho hầu hết các phép đo: lỗ, trụ, mặt phẳng, cạnh, rãnh…
• Đầu dò quét (scanning probe)
  • Đầu dò trượt liên tục trên bề mặt chi tiết, thu hàng loạt điểm.
  • Phù hợp đo:
    • Biên dạng 3D phức tạp, mặt cong, mặt freeform.
    • Răng bánh răng, profile cánh quạt, bề mặt khuôn.
• Đầu dò không tiếp xúc (optical / laser probe)
  • Dùng ánh sáng hoặc laser để đo mà không chạm vào chi tiết.
  • Lý tưởng khi đo:
    • Chi tiết mềm, dễ biến dạng khi chạm.
    • Bề mặt gương, bề mặt cực nhỏ, vùng khó tiếp cận.

Bạn có thể ghi trên web: “JT686 hỗ trợ nhiều loại đầu dò tiếp xúc, quét và không tiếp xúc, dễ dàng nâng cấp khi nhu cầu đo tăng lên” để nhấn mạnh tính mở rộng.

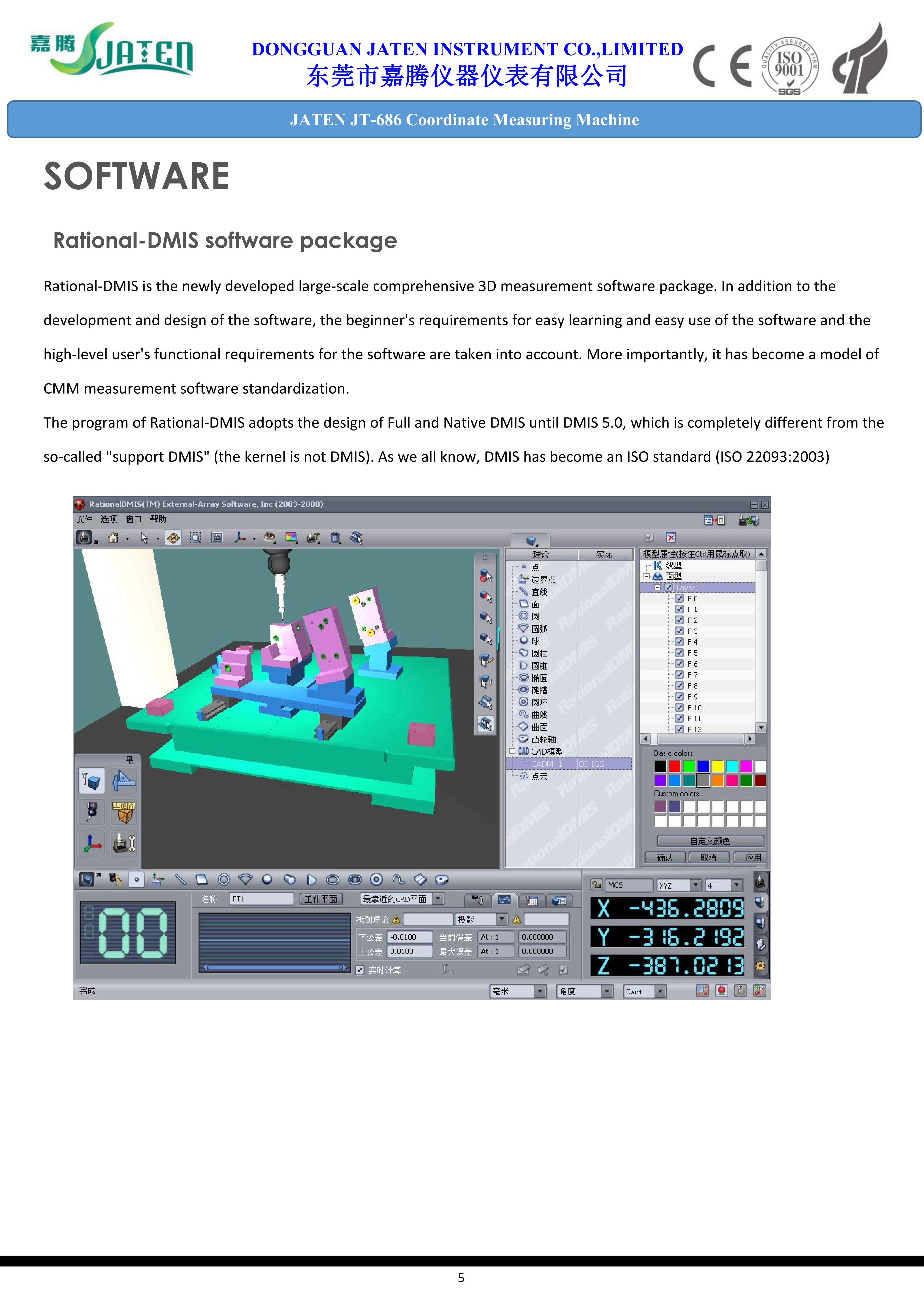

5. Phần mềm đo – kết nối CAD, tự động hóa chương trình đo

Điểm mạnh của CMM hiện đại nằm nhiều ở phần mềm đo:

• Giao diện trực quan, dễ thao tác
  • Chọn loại đối tượng đo: lỗ, trụ, mặt phẳng, rãnh, răng, biên dạng…
  • Hướng dẫn trình tự lấy điểm từng bước.
• Hỗ trợ GD&T (dung sai hình dáng – vị trí)
  • Tính toán và đánh giá: độ tròn, độ trụ, độ phẳng, độ song song, vuông góc, đồng tâm, vị trí, đối xứng… theo bản vẽ.
• Kết nối CAD 3D
  • Nhập mô hình CAD (STEP, IGES, v.v.).
  • Lập chương trình đo trực tiếp trên CAD, sau đó máy chạy theo path đã định.
  • So sánh bề mặt chi tiết thực với bề mặt CAD, tạo bản đồ sai lệch màu (color map).
• Tự động hóa chương trình đo
  • Với chi tiết lặp đi lặp lại (sản xuất hàng loạt), chỉ cần:
    • Lập chương trình đo mẫu một lần.
    • Lưu lại, các lần sau chỉ gọi lại chương trình, đặt chi tiết vào gá, bấm chạy.
• Báo cáo & truy xuất dữ liệu
  • Tạo report chi tiết: kết quả từng đặc tính, pass/fail, biểu bảng, hình minh họa.
  • Xuất sang Excel, PDF, hoặc kết nối với hệ thống quản lý chất lượng (QA/QC).

Nhờ phần mềm, JT686 không chỉ giúp đo chính xác, mà còn hỗ trợ quản lý dữ liệu và truy xuất chất lượng bài bản.

6. Ứng dụng của JT686 trong công nghiệp

Dựa trên mô tả về CMM, JT686 phù hợp với rất nhiều lĩnh vực:

1. Khuôn mẫu & cơ khí chính xác
   • Đo khuôn ép nhựa, khuôn đúc, khuôn dập nguội, điện cực, insert.
   • Đo các chi tiết cơ khí phức tạp, nhiều mặt, nhiều gờ, lỗ nghiêng.
2. Ô tô – xe máy
   • Đo chi tiết động cơ, trục, vỏ hộp số, thân máy, linh kiện khung vỏ.
   • Đảm bảo các bề mặt lắp, lỗ định vị, rãnh, mặt chuẩn đều trong dung sai.
3. Điện – điện tử & khuôn nhựa
   • Đo khuôn nhựa cho connector, housing, vỏ nhựa thiết bị điện.
   • Đo chi tiết nhỏ, chính xác: core insert, chân cắm, linh kiện nhỏ.
4. Hàng không – năng lượng – thiết bị nặng
   • Đo cánh quạt, đĩa, chi tiết turbine, bánh răng lớn.
   • Đo chi tiết kích thước lớn, hình dạng phức tạp, yêu cầu dung sai chặt.
5. Thiết bị y tế & dụng cụ phẫu thuật
   • Đo các chi tiết nhỏ, phức tạp, yêu cầu độ chính xác và độ lặp lại cao.
6. Kiểm định – phòng thí nghiệm đo lường
   • Làm máy tham chiếu để kiểm tra, hiệu chuẩn lại các dụng cụ đo khác.

7. Lợi ích khi đầu tư máy đo tọa độ 3D JT686

Đối với doanh nghiệp, JT686 mang lại nhiều giá trị:

• Nâng tầm năng lực đo kiểm
  Máy CMM cho phép đo những chi tiết mà thước cặp, panme, đồng hồ so, đồng hồ cao… không thể đo hết, đặc biệt là chi tiết 3D phức tạp.
• Giảm phụ thuộc vào cảm tính
  Số liệu đo đầy đủ, khách quan, có đường cong – bản đồ sai lệch, giúp:
  • Giải quyết tranh chấp chất lượng với khách hàng/nhà cung cấp.
  • Ra quyết định dựa trên dữ liệu, không chỉ bằng mắt thường.
• Tối ưu quy trình gia công
  Kết quả đo kết nối CAD/CAM giúp:
  • Điều chỉnh chương trình CNC.
  • Tối ưu offset, giảm scrap.
  • Rút ngắn thời gian tinh chỉnh sản phẩm mới.
• Tăng uy tín với khách hàng
  Khi có CMM, doanh nghiệp dễ thuyết phục khách hàng khó tính (FDI, xuất khẩu) rằng mình kiểm soát được chất lượng đến từng micron.
• Đầu tư dài hạn
  CMM là tài sản đo lường mang tính nền tảng. Nếu được:
  • Đặt trong phòng có kiểm soát nhiệt độ tương đối.
  • Bảo dưỡng, hiệu chuẩn định kỳ.
    → Máy có thể phục vụ rất nhiều năm mà vẫn giữ độ chính xác.
