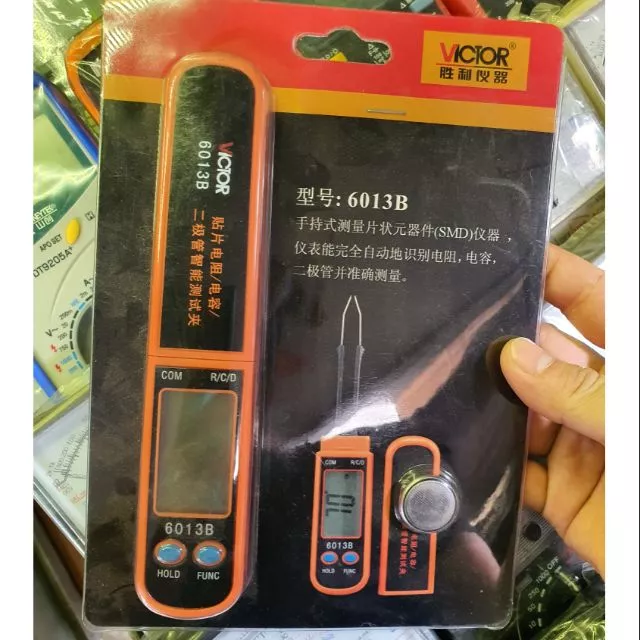

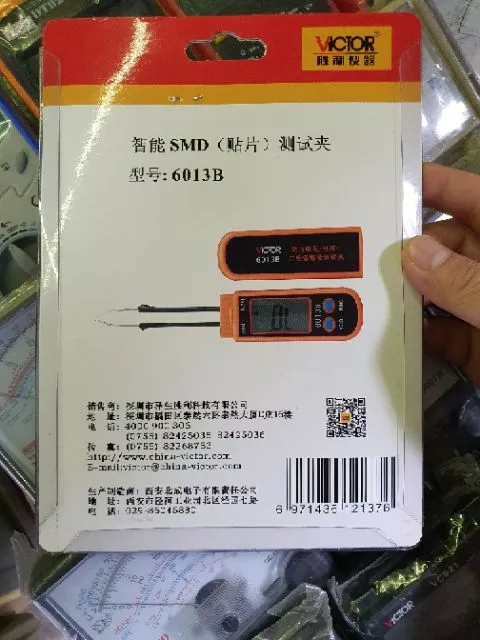

MÁY ĐO LINH KIỆN VICTOR 6013B

“MÁY ĐO LINH KIỆN VICTOR 6013B là thiết bị đo chuyên dụng được ứng dụng trong ngành điện – điện tử, giúp kiểm tra nhanh các thông số của điện trở, tụ điện, cuộn cảm và nhiều linh kiện thụ động khác. Với độ chính xác cao, thao tác đơn giản và độ bền vượt trội, sản phẩm được nhiều kỹ sư, kỹ thuật viên và sinh viên ngành kỹ thuật tin tưởng lựa chọn.

Hiện nay, Milatech – nhà phân phối thiết bị đo và hiệu chuẩn hàng đầu tại Việt Nam – đang cung cấp MÁY ĐO LINH KIỆN VICTOR 6013B chính hãng, đảm bảo chất lượng, độ ổn định và đầy đủ chứng nhận CO-CQ theo tiêu chuẩn quốc tế.

1. Tổng quan về MÁY ĐO LINH KIỆN VICTOR 6013B

1.1 Định nghĩa và công dụng

Máy đo linh kiện là thiết bị điện tử dùng để xác định giá trị của các linh kiện thụ động như điện trở, tụ điện, cuộn cảm, diode, transistor… Một thiết bị chính xác như MÁY ĐO LINH KIỆN VICTOR 6013B giúp người dùng kiểm tra nhanh tình trạng linh kiện, từ đó hỗ trợ quá trình sửa chữa, thiết kế và kiểm tra mạch điện.
1.2 Nguồn gốc và thương hiệu

Sản phẩm thuộc dòng thiết bị Victor Instrument, thương hiệu nổi tiếng của Trung Quốc chuyên sản xuất thiết bị đo điện tử chất lượng cao. Dòng Victor 6013B được cải tiến từ model 6013A với giao diện thân thiện hơn, độ chính xác cao hơn và khả năng đo nhanh hơn.
1.3 Ứng dụng thực tế

Trong phòng thí nghiệm điện tử, giúp sinh viên học cách đo và phân tích linh kiện.

Tại các trung tâm bảo hành, sửa chữa điện tử, giúp xác định linh kiện lỗi.

Trong nghiên cứu và phát triển sản phẩm, phục vụ kiểm định chất lượng linh kiện trước khi đưa vào sản xuất.

Trong nhà máy lắp ráp linh kiện điện tử, dùng cho công tác kiểm tra đầu vào (IQC) và đầu ra (OQC).

2. Thiết kế và cấu tạo của MÁY ĐO LINH KIỆN VICTOR 6013B

2.1 Kiểu dáng gọn nhẹ

Máy được thiết kế dạng cầm tay, trọng lượng nhẹ (~350g), có thể đặt trên bàn làm việc hoặc mang đi hiện trường. Vỏ nhựa ABS chống va đập giúp máy chịu được điều kiện làm việc trong nhà xưởng.
2.2 Màn hình hiển thị

Sử dụng màn hình LCD 3½ số, hiển thị rõ ràng thông số đo, đơn vị đo và chế độ hoạt động. Màn hình có khả năng hiển thị tối đa 1999 giá trị.
2.3 Bố trí phím và cổng kết nối

Mặt trước có các nút chuyển dải đo và lựa chọn chức năng. Phía trên có hai cổng đo chuyên dụng để kết nối que đo hoặc kẹp linh kiện. Ngoài ra, máy còn hỗ trợ khe cắm tụ lớn giúp đo tụ điện dung cao dễ dàng.
2.4 Vật liệu chế tạo

Thân máy làm bằng nhựa chống tĩnh điện, chịu nhiệt, đảm bảo an toàn trong quá trình thao tác. Các đầu kẹp tiếp xúc được mạ vàng nhằm giảm điện trở tiếp xúc, nâng cao độ chính xác của kết quả đo.

»»» Xem thêm sản phẩm: MÁY ĐO ĐIỆN TRỞ NỐI ĐẤT KIỂU KẸP VICTOR 6412E

3. Thông số kỹ thuật của MÁY ĐO LINH KIỆN VICTOR 6013B

Thông số Giá trị tiêu chuẩn
Model Victor 6013B
Hãng sản xuất Victor Instrument
Loại thiết bị Máy đo linh kiện đa năng
Phạm vi đo điện dung 0.1 pF – 20,000 µF
Phạm vi đo điện trở 0.1 Ω – 20 MΩ
Phạm vi đo cuộn cảm 1 µH – 20 H
Độ chính xác điện dung ±(1.0% + 5 chữ số)
Độ chính xác điện trở ±(0.8% + 2 chữ số)
Điện áp đo <0.5V
Màn hình hiển thị LCD 3½ số (1999)
Nguồn cấp Pin 9V DC
Tự động tắt nguồn Có (sau 15 phút không sử dụng)
Kích thước máy 165 x 87 x 40 mm
Trọng lượng 350 g
Bảo hành 12 tháng chính hãng Milatech

Với dải đo rộng và độ chính xác cao, MÁY ĐO LINH KIỆN VICTOR 6013B đáp ứng hầu hết nhu cầu kiểm tra trong kỹ thuật điện tử – từ cơ bản đến chuyên sâu.

4. Chức năng và nguyên lý hoạt động

4.1 Chức năng chính

Đo điện trở (R): Xác định giá trị của điện trở rời hoặc điện trở trên mạch.

Đo tụ điện (C): Kiểm tra tụ gốm, tụ hóa, tụ mica, tụ film… với dải đo tới 20,000 µF.

Đo cuộn cảm (L): Dành cho kỹ thuật viên kiểm tra cuộn cảm, biến áp nhỏ.

Kiểm tra linh kiện hư hỏng: Xác định nhanh linh kiện còn hoạt động hay đã đứt, chập.
4.2 Nguyên lý hoạt động

Thiết bị sử dụng mạch đo cầu Wheatstone điện tử kết hợp vi xử lý để tính toán và hiển thị kết quả. Khi người dùng gắn linh kiện vào cổng đo, máy gửi tín hiệu kiểm tra qua linh kiện và đo phản hồi dòng điện/điện áp, sau đó chuyển đổi sang giá trị tương ứng (Ω, µF hoặc H).
4.3 Tốc độ đo nhanh

Thời gian xử lý chỉ khoảng 1 – 2 giây cho mỗi phép đo, giúp kỹ sư tiết kiệm thời gian khi cần kiểm tra hàng loạt linh kiện trong sản xuất.

5. Ưu điểm nổi bật của MÁY ĐO LINH KIỆN VICTOR 6013B

5.1 Đa chức năng trong một thiết bị

Chỉ với một máy, người dùng có thể kiểm tra hầu hết các linh kiện thụ động cơ bản – thay thế được nhiều đồng hồ vạn năng trong thao tác đo chuyên dụng.
5.2 Độ chính xác và ổn định cao

Nhờ bộ xử lý số tiên tiến, máy cho kết quả chính xác với sai số thấp, độ lặp lại cao, phù hợp cho công việc đòi hỏi độ tin cậy.
5.3 Dễ sử dụng

Giao diện thân thiện, chỉ cần chọn thang đo phù hợp, kẹp linh kiện vào là có thể đọc ngay kết quả. Phù hợp cho người mới bắt đầu học điện tử.
5.4 Tiết kiệm năng lượng

Pin 9V có thời lượng hoạt động lên đến 100 giờ liên tục. Chức năng tự ngắt nguồn khi không sử dụng giúp tăng tuổi thọ pin.
5.5 Bền bỉ, nhỏ gọn, dễ mang theo

Thiết kế tối giản, chịu va đập nhẹ, dễ cất giữ hoặc mang ra hiện trường sửa chữa thiết bị điện tử.
5.6 Phân phối chính hãng tại Việt Nam

Sản phẩm MÁY ĐO LINH KIỆN VICTOR 6013B được Milatech Việt Nam nhập khẩu trực tiếp, có tem bảo hành và chứng nhận chất lượng đầy đủ.

6. Hướng dẫn sử dụng MÁY ĐO LINH KIỆN VICTOR 6013B

6.1 Cách đo điện trở

Chọn thang đo “Ω”.

Kẹp hai đầu điện trở vào jack đo hoặc que đo.

Đọc kết quả hiển thị trên màn hình.
6.2 Cách đo tụ điện

Chọn chế độ “C”.

Xả điện tụ trước khi đo để tránh sai lệch.

Cắm tụ vào khe đo phù hợp.

Đợi 1 – 2 giây để máy hiển thị giá trị điện dung.
6.3 Cách đo cuộn cảm

Chọn chế độ “L”.

Kẹp cuộn cảm hoặc biến áp nhỏ vào đầu đo.

Đọc giá trị cảm kháng hiển thị trên màn hình.
6.4 Lưu ý sử dụng

Không đo linh kiện đang trong mạch có điện áp.

Tránh ẩm ướt và môi trường có từ trường mạnh.

Lau sạch đầu đo thường xuyên để đảm bảo tiếp xúc tốt.

7. Ứng dụng thực tế trong kỹ thuật điện tử

7.1 Trong đào tạo và học tập

Sinh viên ngành kỹ thuật điện tử sử dụng MÁY ĐO LINH KIỆN VICTOR 6013B để thực hành các bài đo, học cách nhận biết linh kiện và đặc tính điện.
7.2 Trong bảo hành, sửa chữa

Kỹ thuật viên dùng máy để xác định linh kiện lỗi trong tivi, ampli, mạch điều khiển, nguồn xung, bo mạch máy tính.
7.3 Trong kiểm định sản xuất

Các nhà máy sản xuất thiết bị điện tử dùng máy đo để kiểm tra linh kiện đầu vào, đảm bảo đúng giá trị thiết kế trước khi lắp ráp.
7.4 Trong nghiên cứu R&D

Các trung tâm nghiên cứu điện tử, tự động hóa sử dụng thiết bị này để phân tích linh kiện và tối ưu mạch nguyên mẫu.

8. Mua MÁY ĐO LINH KIỆN VICTOR 6013B chính hãng tại Milatech Việt Nam

8.1 Giới thiệu Milatech

Milatech Việt Nam là đơn vị phân phối các thiết bị đo, hiệu chuẩn và kiểm định hàng đầu, chuyên cung cấp sản phẩm đến từ các thương hiệu uy tín như Victor, Mitutoyo, Elitech, Ohaus, Fluke, Tenmars…

Dòng MÁY ĐO LINH KIỆN VICTOR 6013B do Milatech nhập khẩu trực tiếp, cam kết:

Hàng chính hãng 100%.

Giá cạnh tranh và ổn định.

Bảo hành 12 tháng.

Hỗ trợ kỹ thuật suốt vòng đời sản phẩm.
8.2 Dịch vụ hỗ trợ kỹ thuật

Tư vấn chọn thiết bị phù hợp với từng nhu cầu đo lường.

Hiệu chuẩn định kỳ, đảm bảo kết quả đo chính xác theo chuẩn ISO/IEC 17025.

Đào tạo sử dụng thiết bị miễn phí cho doanh nghiệp và trường học.

Cung cấp linh kiện thay thế chính hãng khi cần.
8.3 Thông tin liên hệ

📍 Công ty TNHH Milatech Việt Nam
🏢 Địa chỉ: 54 TT1, Khu đô thị Văn Phú, Hà Đông, Hà Nội
☎️ Hotline: 0976.759.298
🌐 Website: milatech.vn

Milatech luôn đồng hành cùng kỹ sư, nhà nghiên cứu và nhà máy trong mọi hoạt động đo lường – kiểm định – hiệu chuẩn, mang đến thiết bị chất lượng và dịch vụ hậu mãi tận tâm.

MÁY ĐO LINH KIỆN VICTOR 6013B – LỰA CHỌN TIN CẬY CHO NGƯỜI LÀM KỸ THUẬT

Với khả năng đo chính xác, hoạt động ổn định và thiết kế thân thiện, MÁY ĐO LINH KIỆN VICTOR 6013B là công cụ không thể thiếu trong ngành điện – điện tử. Được phân phối bởi Milatech, sản phẩm đảm bảo chất lượng, giá trị lâu dài và dịch vụ chuyên nghiệp – phù hợp cho mọi đối tượng từ kỹ thuật viên, sinh viên đến doanh nghiệp sản xuất.”
