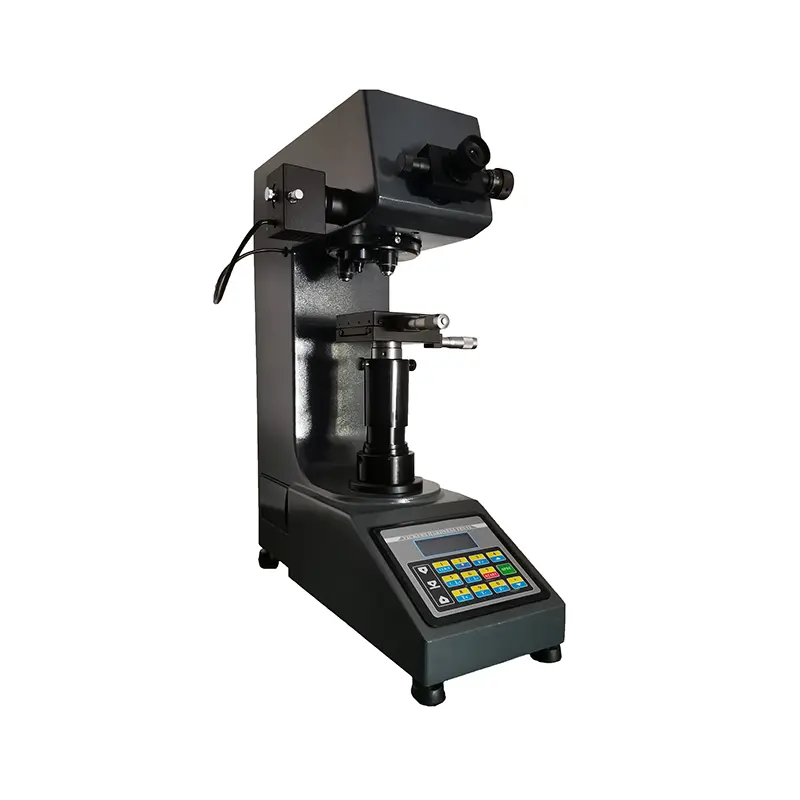

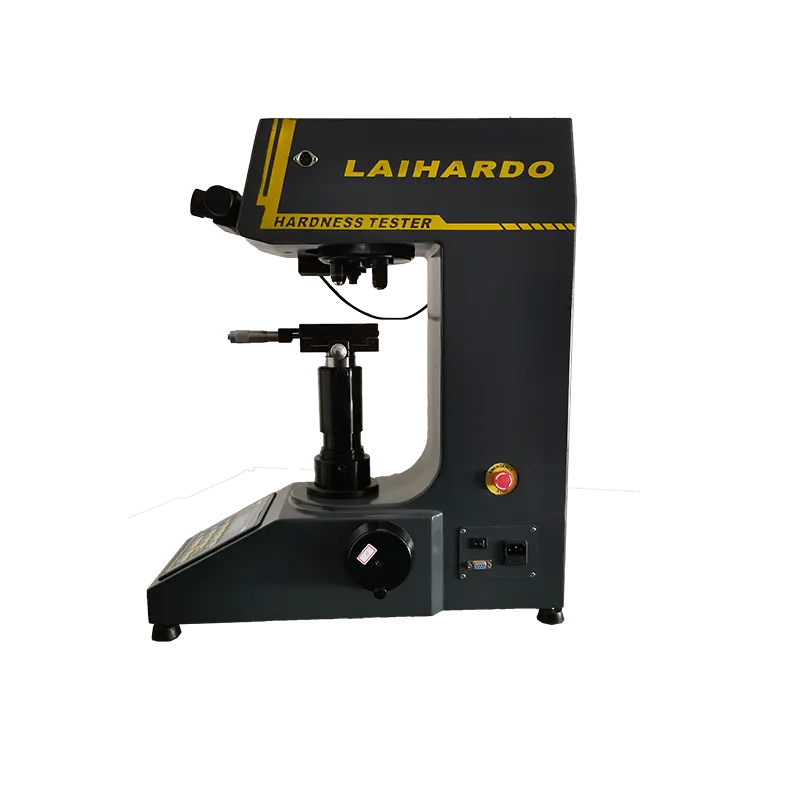

Máy đo độ cứng Vickers HV-50/HV-50A

“Máy đo độ cứng Vickers HV-50/HV-50A là thiết bị chuyên dụng trong kiểm tra cơ tính vật liệu, được ứng dụng rộng rãi trong các phòng thí nghiệm, trung tâm kiểm định và nhà máy sản xuất cơ khí, luyện kim, khuôn mẫu. Với khả năng đo chính xác cao, thao tác đơn giản và kết cấu chắc chắn, đây là dòng máy tiêu biểu được nhiều doanh nghiệp tin tưởng lựa chọn. Bài viết dưới đây của Milatech – nhà phân phối thiết bị đo lường và hiệu chuẩn chuyên nghiệp tại Việt Nam – sẽ giúp bạn hiểu rõ đặc điểm, thông số kỹ thuật và kinh nghiệm lựa chọn phù hợp cho nhu cầu thực tế.

I. Tổng quan về Máy đo độ cứng Vickers HV-50/HV-50A

Máy đo độ cứng Vickers HV-50/HV-50A thuộc nhóm thiết bị kiểm tra độ cứng bằng phương pháp Vickers, được phát triển dựa trên nguyên lý tạo vết lõm kim cương lên bề mặt vật liệu dưới tải trọng xác định. Sau đó, hệ thống quang học sẽ đo kích thước vết lõm và tính ra giá trị độ cứng tương ứng (HV).

Dòng máy HV-50/HV-50A do nhiều hãng sản xuất – trong đó nổi bật là Wilson, HBE, và TIME Group – được đánh giá cao nhờ khả năng kiểm tra đa dạng vật liệu kim loại, hợp kim, vật liệu phủ, chi tiết nhỏ, và mẫu nhiệt luyện.

Ứng dụng thực tế:

Kiểm tra độ cứng của thép, đồng, nhôm, hợp kim titan.

Kiểm định sản phẩm sau xử lý nhiệt, mạ phủ, hàn nối.

Phân tích cơ tính vật liệu trong phòng thí nghiệm, nghiên cứu khoa học.

Điểm nổi bật:

Độ chính xác cao, ổn định khi làm việc liên tục.

Giao diện thân thiện, dễ thao tác.

Phù hợp tiêu chuẩn ISO, ASTM và JIS.

II. Cấu tạo và nguyên lý hoạt động của Máy đo độ cứng Vickers HV-50/HV-50A

1. Cấu tạo cơ bản

Máy gồm các bộ phận chính:

Thân máy: đúc liền khối bằng gang, chống rung, đảm bảo độ ổn định.

Cụm tải trọng: điều khiển cơ khí hoặc tự động, gồm hệ thống đòn bẩy, motor servo và quả tải chuẩn.

Đầu ấn kim cương: dạng chóp tứ giác, góc 136°, cho phép tạo vết lõm chuẩn xác.

Hệ thống quang học: ống kính quan sát, thị kính đo, camera (trên phiên bản HV-50A).

Màn hình hiển thị hoặc phần mềm: đọc kết quả trực tiếp hoặc qua máy tính.
2. Nguyên lý hoạt động

Máy ấn đầu kim cương lên mẫu với tải trọng xác định trong thời gian giữ tải nhất định. Sau khi nhả tải, vết lõm hình vuông sẽ được đo hai đường chéo bằng hệ thống quang học. Công thức tính độ cứng:

𝐻𝑉=1.854 ×𝐹𝑑
2 HV=1.854×d2 F

Trong đó:
HV: giá trị độ cứng Vickers
F: tải trọng (kgf)
d: đường chéo trung bình của vết lõm (mm)

Máy HV-50A có khả năng đo tự động, giúp loại bỏ sai số do người vận hành.

»»» Xem thêm sản phẩm: Máy đo độ cứng Brinell hoàn toàn tự động ZCB-3000Z

III. Thông số kỹ thuật cơ bản của Máy đo độ cứng Vickers HV-50/HV-50A

Thông số Giá trị kỹ thuật
Tải trọng thử 1.0 – 50 kgf (9.8 – 490 N)
Hệ thống tạo tải Tự động (HV-50A) hoặc cơ điện (HV-50)
Thời gian giữ tải 5 – 60 giây (có thể cài đặt)
Độ phóng đại kính hiển vi 100X, 200X, 400X
Độ phân giải màn hình 0.01 µm (HV-50A có camera kỹ thuật số)
Khoảng đo độ cứng 5 HV – 2900 HV
Nguồn điện AC 220V / 50Hz
Trọng lượng máy 60 – 75 kg
Kích thước tổng thể 520 × 210 × 630 mm
Tiêu chuẩn ISO 6507, ASTM E384, JIS Z2244

Tùy theo phiên bản, HV-50A có thể tích hợp camera USB, phần mềm xử lý ảnh và xuất dữ liệu ra Excel hoặc báo cáo tự động.

IV. So sánh giữa HV-50 và HV-50A

Tiêu chí HV-50 (Cơ bản) HV-50A (Tự động)
Điều khiển tải Cơ điện Tự động điện tử
Đọc kết quả Bằng kính hiển vi Qua camera & phần mềm
Hiển thị Màn LCD nhỏ Màn hình cảm ứng 7 inch
Lưu dữ liệu Ghi tay Lưu file, in báo cáo
Sai số trung bình ±2% ±1%
Độ lặp lại Cao Rất cao
Ứng dụng Xưởng cơ khí, trường học Phòng thí nghiệm, viện nghiên cứu

Như vậy, HV-50A là phiên bản nâng cấp với độ chính xác cao hơn, thao tác tự động, phù hợp cho những đơn vị cần đo hàng loạt hoặc yêu cầu truy xuất dữ liệu nhanh chóng.

V. Ưu điểm nổi bật của Máy đo độ cứng Vickers HV-50/HV-50A

Độ chính xác cao và ổn định lâu dài:
Cơ chế tải trọng chính xác, giảm thiểu rung động giúp kết quả đo ổn định ngay cả khi sử dụng trong môi trường công nghiệp.

Tương thích với nhiều loại vật liệu:
Dễ dàng đo kim loại đen, hợp kim cứng, vật liệu phủ, thép sau nhiệt luyện, thậm chí cả lớp phủ mỏng.

Hệ thống quang học rõ nét:
Kính hiển vi quang học có độ phóng đại cao, dễ xác định vết lõm, đảm bảo kết quả tin cậy.

Phiên bản HV-50A tự động hóa thao tác:
Giúp giảm sai số người vận hành, phù hợp cho sản xuất hàng loạt hoặc kiểm định chuẩn.

Thiết kế chắc chắn, vận hành êm:
Thân máy đúc gang nguyên khối, đảm bảo độ bền và độ ổn định trong suốt quá trình sử dụng.

Phần mềm quản lý thông minh (HV-50A):
Cho phép tính toán trung bình, độ lệch chuẩn, xuất biểu đồ phân tích ngay sau khi đo.

VI. Ứng dụng thực tế của Máy đo độ cứng Vickers HV-50/HV-50A

1. Trong sản xuất cơ khí và luyện kim

Kiểm tra độ cứng sau quá trình tôi, ram, thấm carbon hoặc nitơ, đảm bảo sản phẩm đạt yêu cầu về cơ tính.
2. Trong ngành khuôn mẫu và gia công chính xác

Đánh giá độ cứng khuôn ép, chi tiết máy, trục, bánh răng, nhằm kiểm soát tuổi thọ sản phẩm.
3. Trong viện nghiên cứu và phòng thử nghiệm vật liệu

Phục vụ nghiên cứu đặc tính vật liệu mới, phân tích ảnh hưởng của nhiệt luyện, biến dạng hoặc mạ phủ.
4. Trong kiểm định chất lượng sản phẩm xuất xưởng

Ứng dụng trong quy trình kiểm tra cuối cùng (Final Inspection) giúp đảm bảo tính đồng nhất cơ học của sản phẩm.

Milatech hiện đang cung cấp dịch vụ hiệu chuẩn định kỳ và bảo trì toàn diện cho các dòng máy Vickers, Rockwell, Brinell theo tiêu chuẩn quốc tế, giúp khách hàng yên tâm trong quá trình sử dụng lâu dài.

VII. Hướng dẫn sử dụng và bảo quản đúng cách

1. Các bước vận hành cơ bản

Kiểm tra nguồn điện, vị trí đặt máy phải chắc chắn, cân bằng.

Làm sạch bề mặt mẫu thử, tránh dầu mỡ hoặc bụi bẩn.

Chọn tải trọng phù hợp với độ cứng dự kiến của mẫu.

Thực hiện thao tác ấn đầu kim cương theo hướng dẫn máy.

Đọc giá trị trên màn hình hoặc phần mềm.
2. Bảo dưỡng định kỳ

Lau chùi hệ thống quang học bằng vải mềm, tránh dung môi mạnh.

Hiệu chuẩn định kỳ 6–12 tháng/lần bằng block chuẩn.

Bôi dầu chống gỉ nhẹ cho trục và bề mặt kim loại.

Không để máy hoạt động trong môi trường ẩm ướt hoặc nhiều bụi.

VIII. Lý do nên chọn mua Máy đo độ cứng Vickers HV-50/HV-50A tại Milatech

Milatech là đại diện phân phối và hiệu chuẩn thiết bị đo độ cứng chuyên nghiệp tại Việt Nam. Với nhiều năm kinh nghiệm cung cấp cho các nhà máy cơ khí, viện kiểm định và trung tâm thí nghiệm, Milatech cam kết:

Sản phẩm chính hãng, đầy đủ CO-CQ.

Hỗ trợ lắp đặt, đào tạo vận hành tận nơi.

Dịch vụ bảo hành, hiệu chuẩn trọn gói.

Giá cạnh tranh và giao hàng nhanh toàn quốc.

Đội ngũ kỹ sư của Milatech luôn đồng hành cùng khách hàng trong suốt quá trình sử dụng, từ tư vấn chọn máy, hướng dẫn sử dụng đến bảo trì định kỳ, giúp thiết bị hoạt động ổn định và chính xác.

Máy đo độ cứng Vickers HV-50/HV-50A là giải pháp hoàn hảo cho những đơn vị cần thiết bị kiểm tra vật liệu đáng tin cậy, có độ chính xác cao, phù hợp cho nhiều ứng dụng công nghiệp và nghiên cứu. Liên hệ ngay Milatech để được tư vấn chi tiết, nhận báo giá tốt nhất cùng dịch vụ hỗ trợ chuyên nghiệp.
