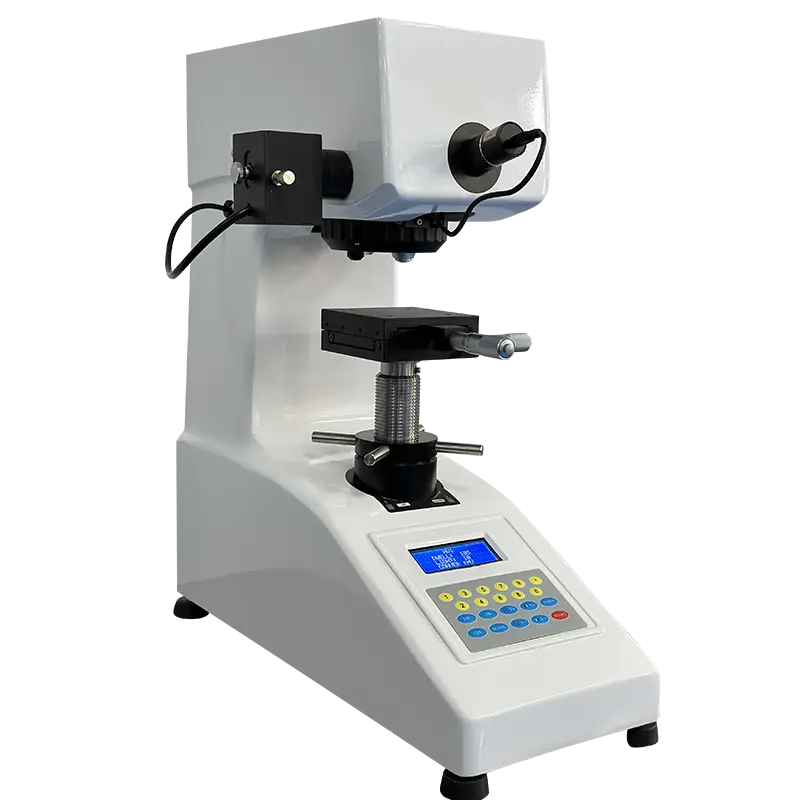

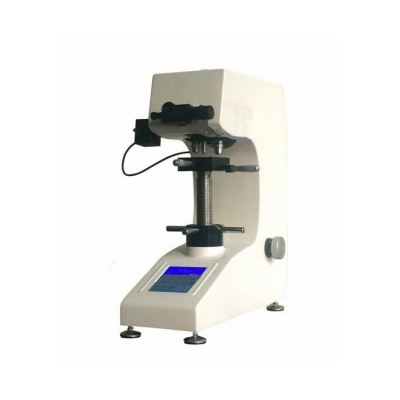

Máy đo độ cứng Vickers HV-10/HV-10Z

“Máy đo độ cứng Vickers HV-10/HV-10Z là thiết bị đo độ cứng theo phương pháp Vickers chuyên dụng cho các loại vật liệu kim loại, hợp kim, và lớp phủ nhiệt luyện. Với khả năng kiểm tra chính xác, dễ vận hành và độ bền cao, dòng máy này được nhiều doanh nghiệp tin dùng. Bài viết sau chia sẻ chi tiết cấu tạo, ưu điểm và kinh nghiệm chọn mua máy do Milatech phân phối chính hãng.

I. Tổng quan về Máy đo độ cứng Vickers HV-10/HV-10Z

Máy đo độ cứng Vickers HV-10/HV-10Z được phát triển dựa trên nguyên tắc ấn một đầu kim cương hình chóp xuống bề mặt mẫu với lực tải xác định, sau đó đo đường chéo vết lõm bằng kính hiển vi quang học hoặc camera kỹ thuật số.

Model HV-10 là phiên bản vận hành bán tự động, còn HV-10Z là bản cao cấp với hệ thống turret tự động và điều khiển điện tử, giúp quá trình đo nhanh, chính xác và giảm sai số thao tác.

Dòng máy này được ứng dụng rộng rãi trong các ngành: luyện kim, gia công cơ khí chính xác, sản xuất phụ tùng ô tô, nghiên cứu vật liệu và trung tâm hiệu chuẩn đo lường. Với khả năng đo đa dạng vật liệu, từ thép tôi, nhôm hợp kim đến lớp mạ crôm hoặc vật liệu composite, Máy đo độ cứng Vickers HV-10/HV-10Z trở thành lựa chọn tiêu chuẩn trong nhiều phòng thí nghiệm chất lượng.

II. Thông số kỹ thuật và cấu tạo chi tiết

Dưới đây là các thông số cơ bản giúp người dùng hình dung rõ hơn về máy:

Phạm vi đo: 5 HV – 3000 HV

Lực tải thử: 0.3 kgf – 10 kgf (tương đương 2.94 N – 98 N)

Thời gian giữ tải: 5 – 60 giây, điều chỉnh linh hoạt

Thị kính quang học: Vật kính 10× / 20×

Độ phóng đại tổng thể: 100× – 400×

Độ phân giải đo: 0.25 µm – 0.5 µm

Chiều cao mẫu lớn nhất: 165 mm

Khoảng cách đầu đo đến thành máy: 130 mm

Kích thước tổng thể: 585 × 200 × 630 mm

Trọng lượng tịnh: khoảng 42 kg

Nguồn điện: 220V / 50Hz

Toàn bộ khung máy được gia công bằng thép cường lực kết hợp lớp sơn tĩnh điện chống gỉ, giúp máy hoạt động ổn định trong nhiều năm liên tục. Phiên bản HV-10Z được trang bị mô-tơ điều khiển turret tự động, hệ thống chỉnh lực điện tử, camera kỹ thuật số và phần mềm thống kê dữ liệu đo trực tiếp trên máy tính.

»»» Xem thêm sản phẩm: Máy đo độ cứng Brinell tải điện HB-3000C

III. Nguyên lý hoạt động và quy trình đo

Phương pháp đo của Máy đo độ cứng Vickers HV-10/HV-10Z dựa trên công thức tính toán độ cứng theo lực tác động và diện tích vết lõm.

Công thức được áp dụng như sau:

𝐻
𝑉
=
1.8544 ×

𝐹
𝑑
2 HV=

d
2 1.8544×F

​

Trong đó:

HV là độ cứng Vickers,

F là lực tải (kgf),

d là đường chéo trung bình của vết lõm (mm).

Quy trình thao tác chuẩn:

Chuẩn bị mẫu đo: bề mặt phẳng, bóng, sạch.

Chọn tải trọng phù hợp với loại vật liệu.

Đặt mẫu lên bàn đo, điều chỉnh vị trí bằng bàn trượt XY.

Hạ đầu kim kim cương xuống, giữ tải trong thời gian cài đặt.

Quan sát vết lõm bằng kính quang học hoặc camera, đọc kích thước vết.

Máy tự động tính toán và hiển thị kết quả trên màn hình.

Phiên bản HV-10Z cho phép người dùng cài đặt chuỗi phép đo liên tục (multi-test mode), lưu dữ liệu tự động và xuất báo cáo Excel hoặc PDF nhanh chóng.

IV. Ưu điểm nổi bật của Máy đo độ cứng Vickers HV-10/HV-10Z

1. Độ chính xác cao

Máy áp dụng hệ thống tải trọng điều khiển điện tử và cảm biến phản hồi tức thời, giúp lực tác động ổn định, đảm bảo độ chính xác ±1%.
2. Vận hành tiện lợi

Giao diện điều khiển thân thiện, có thể điều chỉnh lực tải, thời gian giữ và chế độ hiển thị trực tiếp trên bảng điều khiển cảm ứng.
3. Ứng dụng đa dạng

Phù hợp nhiều loại vật liệu: thép, gang, đồng, nhôm, hợp kim, vật liệu phủ cứng, vật liệu gốm, và thậm chí các mẫu composite.
4. Tuổi thọ bền bỉ

Hệ thống kim đo bằng kim cương tổng hợp, đầu kẹp mẫu chắc chắn, cấu trúc thép đúc nguyên khối giúp máy chịu rung và chịu tải tốt.
5. Phần mềm phân tích hiện đại

Phiên bản HV-10Z có phần mềm đi kèm cho phép đo tự động nhiều điểm, tạo bản đồ độ cứng theo vùng, thống kê sai lệch, trung bình và độ lệch chuẩn.
6. Dễ bảo trì

Cấu trúc modul hóa giúp thay thế linh kiện nhanh. Milatech cung cấp dịch vụ bảo trì định kỳ, hiệu chuẩn theo tiêu chuẩn ISO/ASTM.

V. Ứng dụng trong công nghiệp và nghiên cứu

1. Trong ngành luyện kim

Dùng để đánh giá độ cứng của thép sau quá trình tôi, ram hoặc nhiệt luyện.
2. Trong sản xuất cơ khí chính xác

Kiểm tra độ cứng linh kiện, trục, bánh răng, khuôn mẫu, lò xo, bulông, ốc vít.
3. Trong ngành ô tô và hàng không

Đo kiểm vật liệu hợp kim nhẹ, nhôm, titan – những vật liệu yêu cầu tính đồng đều cao.
4. Trong nghiên cứu vật liệu mới

Ứng dụng tại viện nghiên cứu, phòng thử nghiệm và các trung tâm R&D trong kiểm định lớp phủ nano, vật liệu composite, lớp phủ PVD/CVD.
5. Trong lĩnh vực hiệu chuẩn đo lường

Sử dụng trong các trung tâm kiểm định, nhằm so sánh và đánh giá độ cứng mẫu chuẩn theo tiêu chuẩn quốc tế.

Nhờ khả năng linh hoạt trong đo đa dạng mẫu, Máy đo độ cứng Vickers HV-10/HV-10Z trở thành thiết bị không thể thiếu trong chuỗi kiểm soát chất lượng hiện đại.

VI. Kinh nghiệm chọn mua và sử dụng hiệu quả

Xác định nhu cầu:
Nếu phòng thí nghiệm có khối lượng đo lớn, nên chọn phiên bản HV-10Z để tiết kiệm thời gian.

Chú ý chiều cao mẫu:
Nếu thường đo vật thể dày, chọn loại bàn có chiều cao lớn hoặc tùy chọn bàn mở rộng.

Kiểm định định kỳ:
Hiệu chuẩn máy ít nhất 6 tháng/lần để đảm bảo kết quả đo ổn định.

Chọn phụ kiện chính hãng:
Kim đo, vật kính, thước đọc và đèn chiếu nên thay thế bằng linh kiện chính hãng do Milatech cung cấp.

Bảo quản hợp lý:
Đặt máy ở nơi khô, tránh độ ẩm cao; tránh đặt cạnh máy rung như máy tiện hoặc máy mài.

Huấn luyện nhân viên vận hành:
Người sử dụng cần được đào tạo cơ bản về quy trình đo, cách chuẩn bị mẫu và đọc kết quả để giảm sai số.

Ghi chép dữ liệu đo:
Lưu lại kết quả và tình trạng bề mặt mẫu để tiện đối chiếu các phép đo sau.

VII. Bảo trì và hiệu chuẩn định kỳ

Để máy hoạt động ổn định, cần thực hiện các bước bảo dưỡng cơ bản:

Vệ sinh đầu kim và ống kính sau mỗi ngày sử dụng.

Kiểm tra lực tải bằng quả cân chuẩn hoặc thiết bị chuẩn lực.

Tra dầu mỡ định kỳ vào các trục vít, thanh dẫn hướng.

Hiệu chuẩn bằng mẫu chuẩn có chứng nhận quốc tế theo tiêu chuẩn ISO 6507.

Cập nhật phần mềm và hiệu chỉnh camera (nếu có).

Khi không sử dụng trong thời gian dài, phủ khăn chống bụi và ngắt nguồn điện.

Milatech cung cấp dịch vụ hiệu chuẩn, sửa chữa và cấp chứng chỉ định kỳ cho các dòng máy Vickers, đảm bảo kết quả đo của khách hàng luôn đạt độ tin cậy cao.

VIII. Lý do nên chọn Máy đo độ cứng Vickers HV-10/HV-10Z tại Milatech

Sản phẩm chính hãng: nhập khẩu trực tiếp từ nhà sản xuất, đầy đủ CO, CQ.

Dịch vụ trọn gói: tư vấn, lắp đặt, hướng dẫn sử dụng và bảo hành tại chỗ.

Đội ngũ kỹ thuật chuyên sâu: hơn 10 năm kinh nghiệm trong ngành đo lường – kiểm định.

Kho linh kiện sẵn có: đảm bảo thay thế nhanh, không gián đoạn hoạt động của khách hàng.

Hỗ trợ sau bán hàng: tư vấn hiệu chuẩn, cập nhật phần mềm, kiểm tra định kỳ miễn phí năm đầu.

Milatech cam kết cung cấp Máy đo độ cứng Vickers HV-10/HV-10Z chất lượng cao, đáp ứng tiêu chuẩn quốc tế, mang lại giải pháp đo độ cứng chính xác, bền bỉ và phù hợp cho mọi nhu cầu sản xuất, nghiên cứu vật liệu tại Việt Nam.”
