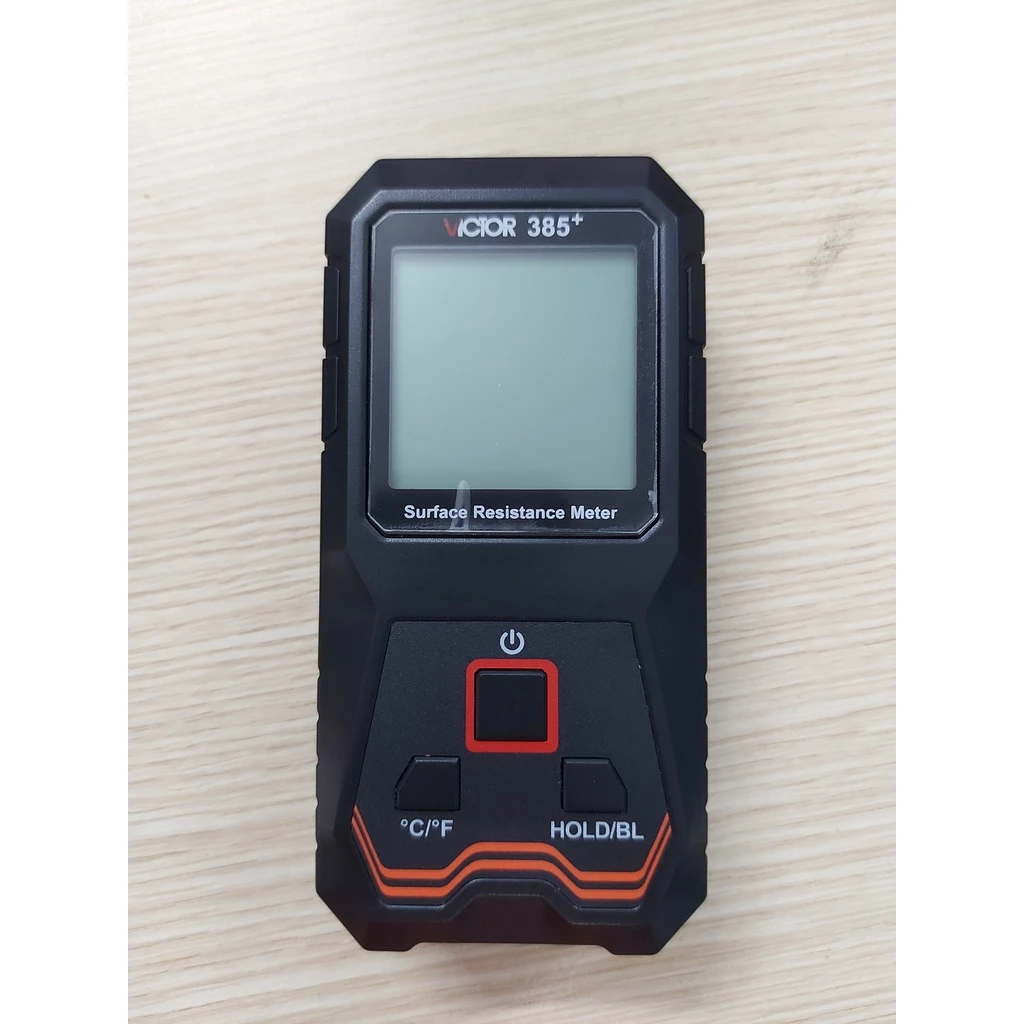

MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+
Giá chưa VAT: Liên hệ: 0976.759.298
Giá đã bao gồm VAT: Liên hệ: 0976.759.298
“Máy đo điện trở bề mặt VICTOR 385+ là thiết bị nhỏ gọn dùng để kiểm tra tính dẫn điện, độ cách điện hoặc mức chống tĩnh điện của bề mặt vật liệu. Với phạm vi đo từ 10³ đến 10¹⁰ Ω, cùng các tính năng hỗ trợ như đèn nền, giữ dữ liệu và tự tắt nguồn, MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+ đáp ứng nhu cầu kiểm tra nhanh trong phòng thí nghiệm, sản xuất linh kiện điện tử, bảng mạch hay các khu vực ESD. Thương hiệu Milatech cung cấp thiết bị này với dịch vụ hiệu chuẩn và bảo hành để đảm bảo độ tin cậy khi sử dụng.
1. Nguyên lý làm việc và ứng dụng chính
Máy đo điện trở bề mặt như VICTOR 385+ dùng hai điện cực đặt lên bề mặt vật liệu, tạo dòng điện (hoặc áp điện áp) giữa hai điện cực, sau đó đo điện trở giữa chúng, qua đó xác định tính dẫn hay cách điện của bề mặt. Khi đặt điện cực song song lên vật liệu, máy xác định giá trị điện trở giữa điểm tiếp xúc, xác định bề mặt dẫn, bề mặt tĩnh điện hay cách điện bằng cách so sánh với các ngưỡng định sẵn.
Ứng dụng phổ biến:
Kiểm tra vật liệu chống tĩnh điện (ESD) trong phòng sạch, sản xuất linh kiện điện tử.
Kiểm tra bảng mạch (PCB) xem có lớp mạ, lớp phủ dẫn hay không dẫn.
Đánh giá lớp vỏ, lớp phủ bảo vệ có dẫn điện hay cách điện.
Kiểm tra vật liệu cách điện, vật liệu dẫn giữa các vùng khác nhau.
Dùng trong phòng QC/QA để sàng lọc nhanh những chi tiết có bề mặt không đạt yêu cầu.
Máy Victor 385+ giúp phát hiện sớm bề mặt không đúng yêu cầu, tránh lỗi lan rộng xuống bước lắp ráp hoặc đóng gói.
2. Thông số kỹ thuật tiêu biểu
Dưới đây là các thông số phổ biến mà MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+ thường có:
Thông số Giá trị
Phạm vi đo 10³ – 10¹⁰ Ω (tức từ 1 kΩ đến 10^10 Ω)
Sai số đo ± một bậc độ lớn (± one order of magnitude)
Nhiệt độ hoạt động 0 ~ 50 ℃
Kích thước máy 131 × 65 × 35 mm
Trọng lượng khoảng 180 g
Cung cấp điện pin 9V (6F22)
Tính năng hỗ trợ đèn nền (backlight), giữ dữ liệu (data hold), tắt nguồn tự động
Dải đo nhiệt độ 0 ~ 50 ℃, độ đo nhiệt độ ±2 ℃
Những thông số trên giúp bạn đánh giá thiết bị dễ dàng hơn khi so sánh với yêu cầu thực tế của công việc.
»»» Xem thêm sản phẩm: MÀN HÌNH TRỰC TUYẾN ĐIỆN TRỞ NỐI ĐẤT VICTOR 6418B
3. Phạm vi đo và cách chọn thiết bị phù hợp
Không phải ai cũng cần một máy đo điện trở bề mặt có dải đo lớn như Victor 385+. Việc chọn phù hợp giúp tiết kiệm chi phí và đạt hiệu quả cao.
Nếu mục tiêu là kiểm tra bề mặt ESD, bạn cần dải đo từ 10³ đến 10⁹ Ω. Victor 385+ đáp ứng dải này.
Nếu cần đo vật liệu cách điện cao hơn (≥ 10¹⁰ Ω), có thể cần máy đo cao cấp hơn.
Kiểm tra độ ổn định và sai số: máy có sai số ± một bậc độ lớn là bình thường trong loại này.
Nếu sử dụng trong điều kiện nhiệt độ biến đổi, nên chọn máy có bù nhiệt hoặc hiệu chỉnh theo nhiệt độ.
Kiểm tra tính năng phụ trợ: đèn nền, giữ dữ liệu, tắt nguồn tự động giúp vận hành thuận tiện hơn.
Ví dụ: nếu bạn kiểm tra bề mặt của vật liệu nhựa phủ ESD, Victor 385+ là lựa chọn hợp lý. Nếu cần đo kim loại mạ mỏng, bạn có thể dùng máy đo điện trở bề mặt khác có dải thấp hơn, nhưng Victor 385+ vẫn đáp ứng được trong phần dải thấp của nó.
4. Cách sử dụng máy đo điện trở bề mặt Victor 385+
Dưới đây là hướng dẫn vận hành thực tế MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+:
Bước 1: Kiểm tra pin (9V) và đảm bảo máy đủ năng lượng.
Bước 2: Khởi động máy, nếu có nút bật/tắt hoặc tự động bật khi bắt đầu đo.

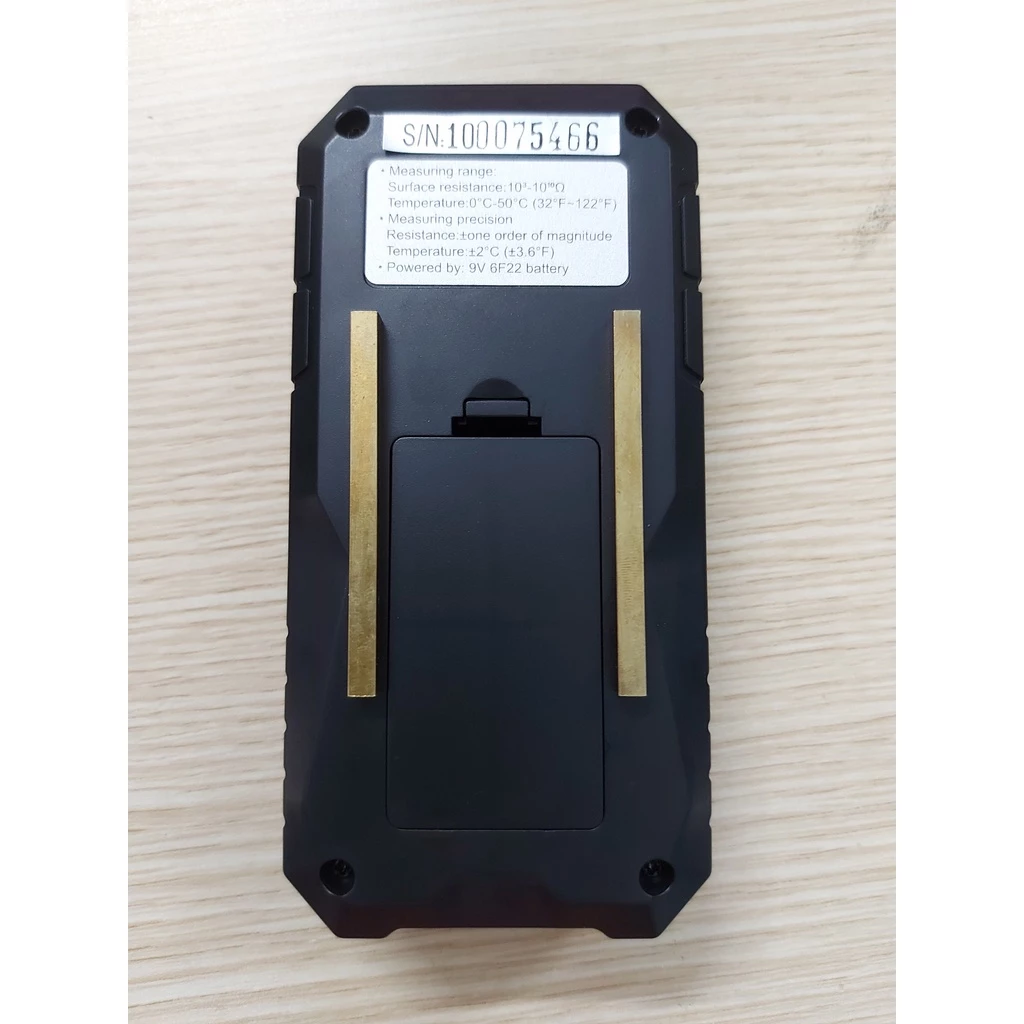

Bước 3: Đặt hai điện cực song song lên bề mặt vật liệu cần đo, đảm bảo tiếp xúc ổn định.
Bước 4: Nhấn nút “TEST” (nếu máy có nút) để bắt đầu đo.
Bước 5: Quan sát giá trị đo hiển thị: nếu trong dải 10³–10⁵, máy hiển thị “CONDUCTIVE”, nếu 10⁶–10¹¹ hiển thị “STATIC DISSIPATIVE”, nếu >10¹² hiển thị “INSULATIVE” (theo quy định chuẩn).
starmeter.cn
Bước 6: Ghi giá trị hoặc sử dụng chức năng giữ dữ liệu (data hold) nếu cần.
Bước 7: Tắt máy hoặc chờ máy tự tắt nếu có chức năng tắt nguồn tự động.
Bước 8: Lặp lại đo ở các vị trí khác nếu cần để kiểm tra đồng nhất bề mặt.
Khi đo, cần đảm bảo bề mặt sạch, không có bụi bẩn, mảnh vụn ảnh hưởng tới tiếp xúc điện cực. Nếu bề mặt nghiêng hoặc không phẳng, nên cố định điện cực tốt để tránh sai số lớn.
5. Ưu điểm và hạn chế
Ưu điểm
Dải đo rộng (10³ – 10¹⁰ Ω) giúp dùng cho nhiều loại vật liệu.
Thiết kế nhỏ gọn, dễ mang theo và sử dụng di động.
Có các tính năng hỗ trợ như đèn nền, giữ dữ liệu, tắt nguồn tự động.
Đáp ứng cho công việc đo nhanh QC, kiểm tra bề mặt, ESD.
Nếu mua thông qua Milatech, bạn có thể được hỗ trợ bảo hành, hiệu chuẩn và linh kiện thay thế.
Hạn chế
Sai số ± một bậc cấp có thể gây khoảng sai lớn trong ứng dụng yêu cầu chính xác cao.
Không đo được điện trở cực cao vượt dải >10¹⁰ Ω.
Phụ thuộc nhiều vào chất lượng tiếp xúc điện cực, bề mặt không sạch sẽ dễ gây sai số.
Đối với bề mặt cứng mờ hoặc không đồng chất, máy có thể không đọc đúng.
6. Bảo trì, hiệu chuẩn và kiểm tra định kỳ
Máy đo điện trở bề mặt cần được bảo trì và hiệu chuẩn để giữ độ chính xác:
Vệ sinh điện cực, đầu đo thường xuyên để đảm bảo tiếp xúc tốt.
Kiểm tra pin và thay pin mới nếu điện áp suy giảm.
Hiệu chuẩn máy ít nhất mỗi 12 tháng, dùng điện trở chuẩn để kiểm tra giá trị đo. Ví dụ, nối điện trở chuẩn vào hai điện cực và kiểm tra máy đo có cho giá đúng trong dung sai.
Kiểm tra màn hình, đèn nền, chức năng giữ dữ liệu, auto shutdown.
Ghi nhật ký kiểm tra, theo dõi xu hướng sai số theo thời gian.
Khi gửi máy về hiệu chuẩn hoặc bảo trì, cần chọn đơn vị uy tín có chuẩn đo lường quốc gia để đảm bảo độ tin cậy.
7. Những lưu ý trong thực tế đo
Khi sử dụng MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+, bạn nên chú ý những điểm sau:
Bề mặt vật liệu phải sạch, không bám bụi, dầu mỡ để tiếp xúc điện cực tốt.
Đặt điện cực song song và áp lực ổn định, tránh lắc rung khi đo.
Nhiệt độ môi trường và độ ẩm ảnh hưởng tới giá trị đo, nên duy trì điều kiện đo ổn định.
Nếu đo vật liệu có độ dày hoặc lớp phủ cách điện, cần tính hiệu chỉnh hoặc chọn điện cực thích hợp.
Khi đo nhiều điểm để kiểm tra độ đồng bộ, chọn khoảng cách đo đều để so sánh dễ dàng.
Tránh tác động từ nguồn nhiễu, dây dẫn dài hoặc tiếp xúc kim loại gần đo làm ảnh hưởng kết quả.
Nếu cần đo một vùng lớn, bạn có thể dùng máy đo dây dẫn hoặc probe di động, nhưng đối với đo nhanh nhỏ lẻ, Victor 385+ là lựa chọn hợp lý.
8. Gợi ý ứng dụng thực tế và chọn mua
Ứng dụng thực tế của MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+:
Trong nhà máy sản xuất linh kiện điện tử, dùng đo bản mạch PCB, lớp phủ ESD, vùng tiếp xúc.
Trong phòng sạch, đo bề mặt bàn thao tác, sàn ESD, các vật liệu chống tĩnh điện.
Trong QC/QA, kiểm tra nhanh sản phẩm xuất xưởng có bề mặt dẫn/ cách điện đúng tiêu chuẩn.
Trong vật liệu mới, kiểm tra lớp phủ, lớp mạ có đúng độ dẫn hay cách điện theo yêu cầu kỹ thuật.
Khi chọn mua:
Xác định dải đo cần cho công việc: nếu Victor 385+ đáp ứng, đó là lựa chọn kinh tế.
Kiểm tra đơn vị cung cấp (Milatech) có hỗ trợ bảo hành, hiệu chuẩn hay không.
Yêu cầu bản mô tả kỹ thuật, bản vẽ kích thước và mẫu đo thử nếu có.
Kiểm tra chế độ đổi trả, hỗ trợ kỹ thuật khi có trục trặc.

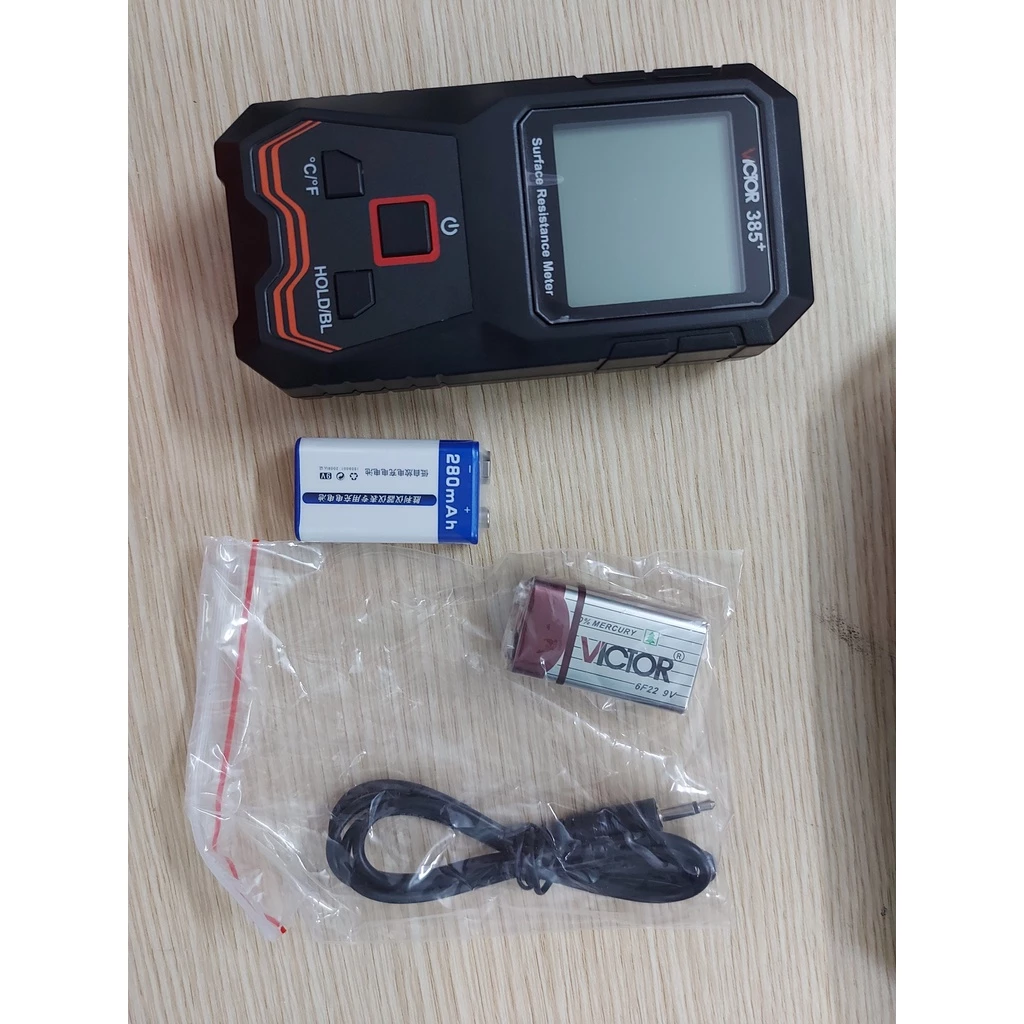

Chuẩn bị phụ kiện: điện cực, dây dẫn, vỏ bảo vệ, hộp đựng, pin dự phòng.
Khi áp dụng đúng, thiết bị này giúp kiểm soát chất lượng bề mặt, giảm lỗi tĩnh điện, tăng độ tin cậy sản phẩm cuối cùng.
Nếu bạn muốn, tôi có thể gửi bạn bản datasheet tiếng Việt của MÁY ĐO ĐIỆN TRỞ BỀ MẶT VICTOR 385+ để bạn đưa vào tài liệu kỹ thuật nội bộ công ty.”
