MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM)
Giá chưa VAT: Liên hệ: 0976.759.298
Giá đã bao gồm VAT: Liên hệ: 0976.759.298
“MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) là thiết bị đo quang học chuyên dụng được sử dụng phổ biến trong các nhà máy cơ khí chính xác, khuôn mẫu, linh kiện điện tử và công nghiệp nhựa.
“MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) là thiết bị đo quang học chuyên dụng được sử dụng phổ biến trong các nhà máy cơ khí chính xác, khuôn mẫu, linh kiện điện tử và công nghiệp nhựa. Với khả năng đo chính xác cao, thao tác linh hoạt và cấu trúc bền vững, máy giúp kỹ thuật viên kiểm tra kích thước, hình dạng, độ lệch và các đặc tính hình học của sản phẩm một cách nhanh chóng và chính xác. Thương hiệu Milatech, nhà phân phối chính hãng tại Việt Nam, mang đến thiết bị này như một giải pháp đo lường hiệu quả cho mọi doanh nghiệp đang theo đuổi tiêu chuẩn chất lượng quốc tế.
1. MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) – CÔNG CỤ CHÍNH XÁC CHO NGÀNH SẢN XUẤT
MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) là dòng thiết bị đo quang học được chế tạo nhằm hỗ trợ kỹ thuật viên kiểm tra các chi tiết cơ khí với độ phân giải cao. Máy sử dụng nguyên lý đo quang học kết hợp phần mềm phân tích hình ảnh, giúp tái tạo và xác định kích thước 2D của vật thể trên màn hình một cách trực quan.
Sản phẩm phù hợp với các xưởng gia công chi tiết máy, khuôn mẫu, bảng mạch điện tử và linh kiện có kích thước nhỏ cần độ chính xác cao.
Với kết cấu bàn đo cơ khí ổn định và hệ thống dẫn hướng XY thủ công mượt mà, người sử dụng có thể thao tác đo linh hoạt, dễ kiểm soát, đồng thời vẫn đạt được sai số cực nhỏ.
Thương hiệu Milatech cung cấp thiết bị này kèm theo phần mềm phân tích ảnh chuyên dụng, hỗ trợ xuất dữ liệu đo ra file Excel, PDF hoặc định dạng CAD để phục vụ công tác báo cáo kỹ thuật và lưu trữ hồ sơ chất lượng.
2. CẤU TẠO CƠ BẢN CỦA MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM)
2.1. Kết cấu cơ khí vững chắc
Khung máy: Đúc hợp kim nhôm cao cấp, giảm rung, đảm bảo độ ổn định khi đo.
Bàn đo: Kích thước vùng làm việc 456 x 366mm, có thể di chuyển mượt mà nhờ hệ thống dẫn hướng tuyến tính.
Trục Z: Dễ điều chỉnh, dùng để lấy nét và thay đổi tiêu cự camera.
Bề mặt kính: Làm từ kính cường lực trong suốt, phẳng tuyệt đối, chịu tải tốt.
2.2. Hệ thống quang học và chiếu sáng
Camera công nghiệp độ phân giải cao: Ghi nhận hình ảnh chi tiết với độ phân giải từ 0.001mm/pixel.
Ống kính zoom quang học: Có thể phóng đại từ 0.7x đến 4.5x, giúp đo các chi tiết siêu nhỏ.
Nguồn sáng LED vòng: Ánh sáng trắng đồng đều, điều chỉnh được cường độ để thích hợp với vật liệu phản quang hoặc tối màu.
Đèn nền LED: Hỗ trợ quan sát vật thể trong suốt hoặc mỏng như film, kính, nhựa.
2.3. Hệ thống phần mềm đo lường
Phần mềm đi kèm cho phép:
Nhận dạng biên dạng vật thể tự động.
Đo các yếu tố hình học như đường thẳng, góc, bán kính, đường tròn, khoảng cách, độ song song.
Ghi chú, gắn nhãn và lưu ảnh kết quả.
Xuất báo cáo đo dưới dạng Excel hoặc DXF (CAD).

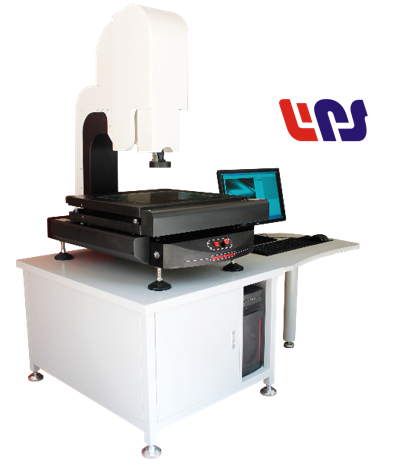

»»» Xem thêm sản phẩm: MÁY ĐO 2D TỰ ĐỘNG WEINISI WGS-6050CNC (840X740MM)
3. NGUYÊN LÝ HOẠT ĐỘNG
MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) hoạt động dựa trên nguyên lý đo quang học không tiếp xúc:
Vật thể cần đo được đặt trên bàn kính và cố định vị trí.
Hệ thống chiếu sáng LED phản chiếu ánh sáng từ vật thể lên camera.
Camera ghi nhận hình ảnh, sau đó phần mềm xử lý tín hiệu quang học để tái tạo hình dạng 2D của vật thể.
Người vận hành dùng chuột hoặc tay điều khiển để xác định điểm đo, đường tham chiếu hoặc góc cần phân tích.
Quá trình đo thủ công giúp người vận hành linh hoạt, dễ dàng quan sát và kiểm tra trực tiếp, phù hợp với các chi tiết đặc thù hoặc cần thao tác tinh chỉnh thủ công trong quá trình đo kiểm.
4. THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM)
Thông số kỹ thuật Giá trị tiêu chuẩn
Model WEINISI WES-3020
Vùng đo XY 300mm x 200mm
Vùng kính làm việc 456mm x 366mm
Chiều cao trục Z 200mm
Độ chính xác (2.5 + L/200) µm
Camera CCD màu độ phân giải cao 1/3 inch
Ống kính Zoom 0.7x – 4.5x (zoom quang học)
Nguồn sáng LED vòng Điều chỉnh cường độ, ánh sáng trắng tự nhiên
Nguồn sáng đáy LED trắng khuếch tán đều
Phần mềm đo Hỗ trợ đo hình học 2D, tự động nhận dạng biên
Nguồn điện AC 220V ±10%, 50/60Hz
Kích thước tổng thể 800mm x 600mm x 950mm
Trọng lượng Khoảng 180kg
Thông số được Milatech hiệu chuẩn kỹ trước khi giao hàng, bảo đảm thiết bị đạt chuẩn đo công nghiệp và tương thích với phần mềm điều khiển chính hãng.
5. ƯU ĐIỂM NỔI BẬT CỦA MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM)
Chính xác và ổn định: Sai số nhỏ, thích hợp đo chi tiết khuôn mẫu hoặc linh kiện điện tử.
Dễ vận hành: Cơ chế điều khiển thủ công cho phép người dùng thao tác trực tiếp, thuận tiện trong quá trình đo kiểm.
Phần mềm trực quan: Hiển thị rõ ràng kết quả, lưu trữ dữ liệu và xuất file nhanh chóng.
Cấu trúc bền vững: Thân máy chắc chắn, tuổi thọ cao, ít cần bảo trì.
Đa dạng ứng dụng: Dùng được trong đo kích thước sản phẩm, kiểm tra hình dáng, đối chiếu mẫu sản xuất hoặc kiểm định chất lượng.
Chi phí hợp lý: So với các dòng máy đo tự động CNC, WES-3020 có giá thành thấp hơn nhưng vẫn đảm bảo độ chính xác cao.
Nhờ những ưu điểm đó, MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) được các nhà máy hợp tác cùng Milatech tin tưởng sử dụng trong dây chuyền kiểm tra chất lượng sản phẩm.
6. ỨNG DỤNG TRONG CÁC NGÀNH CÔNG NGHIỆP
6.1. Cơ khí chính xác
Đo các chi tiết nhỏ, bề mặt phẳng, biên dạng phức tạp như bánh răng, trục, khuôn ép nhựa, linh kiện CNC.
6.2. Ngành điện tử và bán dẫn
Dùng để kiểm tra kích thước bảng mạch, khoảng cách chân IC, pad hàn hoặc vi linh kiện SMD.
6.3. Ngành nhựa và cao su
Kiểm tra độ dày, bán kính hoặc biên dạng của chi tiết đúc, đảm bảo độ chính xác trước khi đưa vào lắp ráp.
6.4. Trung tâm kiểm định và đào tạo
Các trường đại học, trung tâm đo lường, phòng R&D thường dùng máy đo này để giảng dạy và thử nghiệm các kỹ thuật đo quang học.
Nhờ khả năng đo chính xác và thao tác dễ dàng, thiết bị giúp rút ngắn thời gian kiểm định mà vẫn bảo đảm độ tin cậy của kết quả đo.
7. HƯỚNG DẪN VẬN HÀNH VÀ BẢO DƯỠNG
7.1. Cách vận hành
Đặt vật thể lên bàn kính và cố định nhẹ nhàng.
Điều chỉnh trục Z để lấy nét hình ảnh rõ nhất.
Sử dụng phần mềm để chọn vùng đo, vẽ biên hoặc xác định các điểm cần kiểm tra.
Lưu kết quả hoặc xuất báo cáo sang máy tính.
7.2. Bảo dưỡng định kỳ
Lau chùi ống kính, đèn LED và mặt kính thường xuyên.
Kiểm tra độ trơn tru của trục XY và bôi trơn dẫn hướng mỗi 6 tháng.
Không để vật nặng vượt quá giới hạn tải trọng bàn đo.
Giữ môi trường làm việc sạch sẽ, nhiệt độ ổn định 20–25°C.
Milatech cung cấp dịch vụ bảo hành và hiệu chuẩn định kỳ, giúp thiết bị luôn hoạt động chính xác, bền bỉ trong suốt thời gian sử dụng.
8. MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) – LỰA CHỌN HOÀN HẢO CÙNG MILATECH
Với độ chính xác cao, thiết kế bền vững và phần mềm thân thiện, MÁY ĐO 2D THỦ CÔNG WEINISI WES-3020 (456X366MM) là lựa chọn lý tưởng cho mọi nhà máy và trung tâm kỹ thuật cần thiết bị đo kiểm chất lượng sản phẩm.
Thương hiệu Milatech không chỉ mang đến sản phẩm chính hãng mà còn cung cấp dịch vụ trọn gói từ tư vấn – lắp đặt – đào tạo – bảo hành, đảm bảo khách hàng khai thác tối đa hiệu suất thiết bị.
Từ cơ khí, điện tử đến nghiên cứu vật liệu, WEINISI WES-3020 là giải pháp đo quang học đáng tin cậy, góp phần nâng cao năng suất, giảm sai lỗi và cải thiện chất lượng sản phẩm trong sản xuất.
