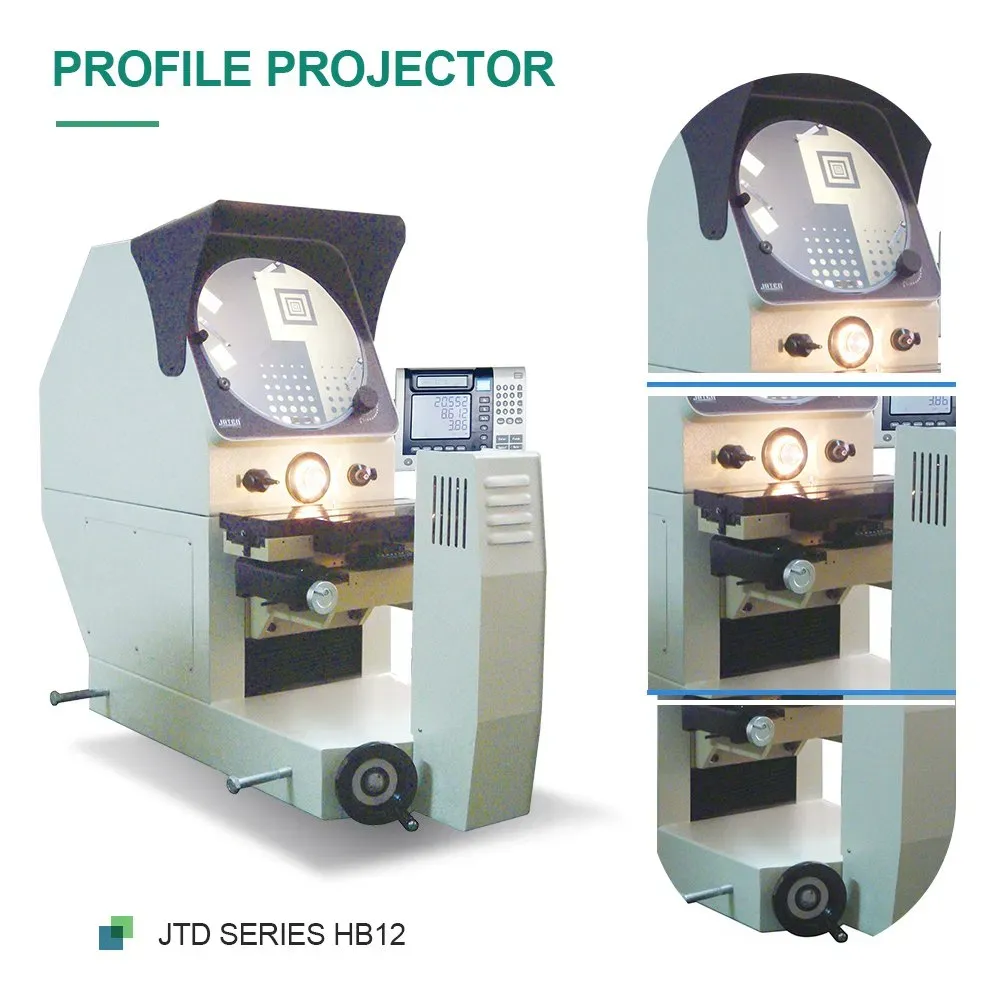

Máy chiếu biên dạng ngang JTDHB12

Máy chiếu biên dạng ngang JTDHB12 là thiết bị đo kiểm quang học độ chính xác cao, dùng màn chiếu Ø330 mm, bàn đo hành trình 200×100×75 mm, độ phân giải 0,0005 mm và hệ DRO số. Máy giúp đo nhanh biên dạng, kích thước, góc, bán kính chi tiết dạng trục, dao cắt, chi tiết dài trong khuôn – dập – cơ khí chính xác.

Máy chiếu biên dạng ngang JTDHB12 – Giải pháp đo chi tiết dài, dao cắt và trục chính xác cao

JTDHB12 là máy chiếu biên dạng ngang (Horizontal Profile Projector), khác với loại đứng ở chỗ trục quang học bố trí theo phương ngang. Thiết kế này cực kỳ phù hợp cho:

• Chi tiết dạng trục, trục bậc, trục ren, trục then.
• Dao tiện, dao phay, dao chuốt, dao định hình có chiều dài đáng kể.
• Chi tiết dập/kéo dài theo phương ngang, khó đặt đúng tư thế trên máy đứng.

Máy kết hợp hệ quang học phóng đại, màn chiếu tròn phía trước, bàn đo chính xác và bộ hiển thị số (DRO) để tạo thành một trạm đo biên dạng 2D nhanh – trực quan – không tiếp xúc cho phòng QC, phòng khuôn và xưởng cơ khí.

1. Ứng dụng tiêu biểu của JTDHB12

»»» Xem thêm sản phẩm: Mixing Tube – Ống trộn tĩnh cho keo 2 thành phần

1.1. Khuôn mẫu, dập nguội, dập liên hoàn

• Đo biên dạng chày, cối, dao dập, dao cắt có chiều dài.
• Kiểm tra chi tiết dập mỏng, chi tiết kéo dài mà phải quan sát từ phương ngang để không bị che khuất.
• So sánh biên dạng chi tiết sau gia công với biên dạng chuẩn trên bản vẽ/hình chiếu.

1.2. Gia công cơ khí chính xác & dụng cụ cắt

• Đo mũi dao tiện, dao phay, dao phay ngón, dao định hình, dao chuốt dưới góc nhìn ngang – đúng tư thế làm việc của dao.
• Kiểm tra góc cắt, góc sau, góc trước, bán kính mũi dao, góc thoát.
• Theo dõi độ mòn dao bằng cách so sánh biên dạng dao mới và dao sau khi sử dụng.

1.3. Chi tiết trục, trục ren, trục then, trục cam

• Đo bậc trục, rãnh then, ren ngoài, ren trong thông qua chiếu biên dạng ngang.
• Kiểm tra độ đồng trục, hình dạng bậc, bán kính chuyển tiếp.

1.4. Nhựa, cao su, gioăng – đệm, chi tiết dài

• Đo biên dạng gioăng, phớt, đệm, chi tiết ép nhựa dài, chi tiết cao su đàn hồi mà không cần tỳ lực đo lên chi tiết.
• Rất phù hợp với các chi tiết mềm, dễ biến dạng nếu dùng thước cặp hoặc panme.

1.5. Ô tô – xe máy, điện – điện tử, đồng hồ

• Các chi tiết cơ cấu nhỏ, chi tiết dập lá, lò xo, chốt định hình, trục nhỏ, linh kiện đặc biệt.
• Một số chi tiết đồng hồ, cơ cấu điều khiển nhỏ, yêu cầu quan sát biên dạng từ phương ngang để thấy rõ hình dạng thực.

2. Thiết kế quang học & màn chiếu ngang

2.1. Màn chiếu tròn Ø330 mm

JTDHB12 được trang bị màn chiếu tròn đường kính 330 mm, vùng sử dụng hiệu quả khoảng ≥300 mm, với vạch chia, lưới, thang đo hỗ trợ đo nhanh các tham số biên dạng và góc.

Lợi ích:

• Biển hình lớn, dễ quan sát, phù hợp khi nhiều người cùng xem: QC, tổ trưởng, khách hàng.
• Có thể chụp ảnh màn chiếu để đưa vào báo cáo chất lượng khi cần.

2.2. Hệ quang học phóng đại đa cấp

Máy hỗ trợ nhiều mức phóng đại, điển hình: 10X (chuẩn), 20X, 50X, 100X.

• 10X: xem tổng thể chi tiết, đo kích thước lớn.
• 20X: kiểm tra chi tiết nhỏ hơn, góc, rãnh, đường cong.
• 50X – 100X: phân tích mũi dao, cạnh cắt, bán kính rất nhỏ, chi tiết vi mô.

Hệ chỉnh nét mịn giúp:

• Dễ dàng đưa biên dạng vào trạng thái nét tối ưu.
• Hạn chế sai số do hình ảnh mờ hoặc viền không rõ.

3. Bàn đo, hành trình & hệ đo số (DRO)

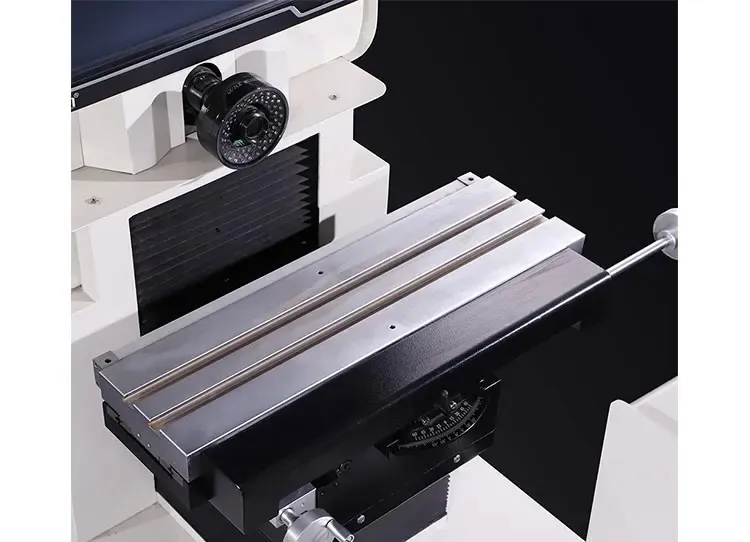

3.1. Bàn đo XY với hành trình rộng

Model JTDHB12-2010 thuộc dòng JTDHB12 có:

• Hành trình bàn đo (X × Z × Y/focus): khoảng 200 × 100 × 75 mm (tùy cách quy ước trục, thực tế tương đương X ≈ 200 mm, Y ≈ 100 mm, trục lấy nét khoảng 75 mm).
• Kích thước platform: khoảng 408 × 126 mm, đủ để gá các chi tiết trục, dao cắt, chi tiết dập dài.

Cơ cấu trượt và vít chính xác giúp:

• Bàn dịch chuyển êm, không giật, đảm bảo hình ảnh trên màn chiếu ổn định.
• Dễ đưa mọi vùng của chi tiết vào vùng quan sát/đo.

3.2. Độ phân giải & độ chính xác

Máy trang bị hệ đo số (DRO) với độ phân giải X, Z khoảng 0,0005 mm, sai số tọa độ điển hình ≤ 3 + L/200 (µm), với L là chiều dài đo tính bằng mm.

Điều này cho phép:

• Đo khoảng cách, đường kính, bán kính, toạ độ điểm với độ phân giải rất cao.
• Phù hợp kiểm tra chi tiết chính xác, dung sai nhỏ trong khuôn, dụng cụ cắt, chi tiết cơ khí tinh.

3.3. Bàn quay & đo góc

JTDHB12 cho phép quay màn hoặc bàn trong khoảng 0–360°, với độ phân giải chỉ thị góc tới 1′ hoặc 0,01° (tùy cấu hình).

Nhờ đó, người vận hành:

• Dễ dàng canh hướng chi tiết trùng với thang đo trên màn.
• Đo góc mũi dao, góc vát, góc nghiêng một cách nhanh chóng.

4. Hệ thống chiếu sáng & chất lượng hình ảnh

4.1. Chiếu sáng biên dạng (contour illumination)

JTDHB12 sử dụng đèn halogen 24V/150W cho chiếu sáng biên dạng, phát sáng từ phía sau/bên dưới chi tiết để tạo bóng rõ nét trên màn chiếu.

Điều này giúp:

• Biên dạng chi tiết nổi bật, rõ ràng, dễ bám mép để đo.
• Phù hợp đo đường cong, rãnh, bậc, lỗ, răng, đầu dao…

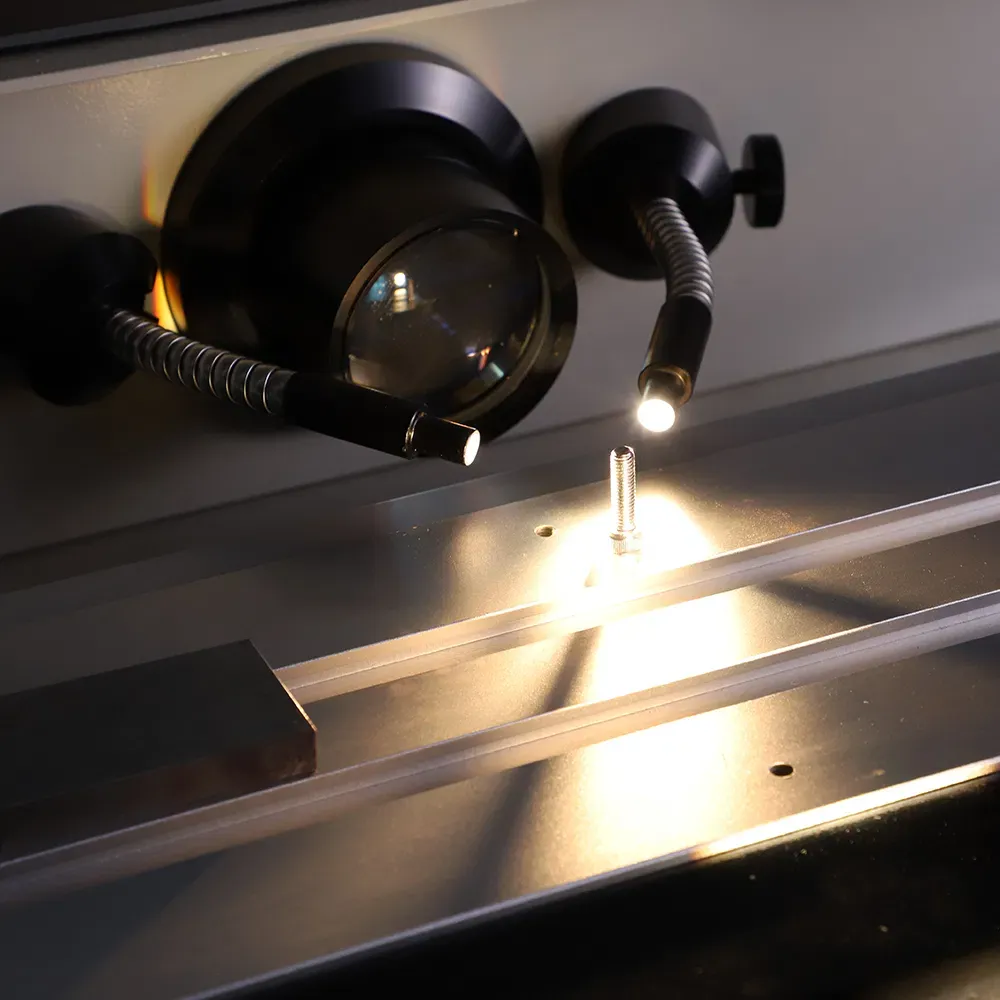

4.2. Chiếu sáng bề mặt (surface illumination)

Ngoài chiếu sáng biên dạng, máy còn có chiếu sáng bề mặt từ phía trước/trên, dùng để:

• Quan sát bề mặt gia công, vết xước, bavia, vết nứt nhỏ.
• Kiểm tra một số chi tiết không thể chỉ dùng bóng biên dạng.

4.3. Hệ thống làm mát & nguồn cấp

• Nguồn cấp: AC 110V/60Hz hoặc AC 220V/50Hz, công suất khoảng 400 W.
• Làm mát: quạt cưỡng bức, đảm bảo nhiệt độ ổn định, kéo dài tuổi thọ bóng đèn và linh kiện.

5. Kích thước tổng thể & lắp đặt

Theo thông tin kỹ thuật, JTDHB12 có kích thước xấp xỉ 1147 × 556 × 964 mm, khối lượng khoảng 150–210 kg tùy cấu hình.

Nhờ kích thước này:

• Máy có thể đặt trên sàn hoặc trên bệ riêng, không chiếm quá nhiều diện tích phòng đo.
• Trọng lượng đủ nặng để đảm bảo độ ổn định khi đo, hạn chế rung động từ môi trường xung quanh.

6. Lợi ích khi đầu tư Horizontal Profile Projector JTDHB12

6.1. Đo trực quan, dễ trao đổi kỹ thuật

• Màn chiếu lớn, hình ảnh phóng đại cho phép nhiều người cùng xem, rất thuận lợi khi:
  • Đào tạo nhân viên mới.
  • Thảo luận giữa QC – sản xuất – kỹ thuật.
  • Tiếp khách hàng audit, chứng minh năng lực kiểm soát chất lượng.

6.2. Đặc biệt mạnh cho chi tiết dài, dao cắt & trục

• Cấu trúc đặt chi tiết theo phương ngang giúp:
  • Đo được những chi tiết mà máy chiếu đứng khó hoặc bất tiện.
  • Quan sát đúng tư thế làm việc của dao, trục, chi tiết dài.

6.3. Không tiếp xúc – lý tưởng cho chi tiết mềm, mỏng

• Đo bằng ánh sáng, không tỳ lực lên chi tiết →
  • Không làm trầy xước, biến dạng chi tiết nhỏ, mỏng, mềm.
  • Phù hợp cho cao su, nhựa mỏng, chi tiết mỏng/dài dễ cong.

6.4. Tối ưu chi phí – hiệu quả cao

• So với CMM 3D hay máy đo hình ảnh tự động phức tạp, Profile Projector ngang là lựa chọn cân bằng giữa:
  • Chi phí đầu tư.
  • Phạm vi ứng dụng.
  • Độ chính xác và độ tin cậy.

6.5. Nâng tầm phòng QC & hình ảnh nhà máy

• Việc trang bị JTDHB12 trong phòng đo giúp:
  • Hoàn thiện bộ thiết bị đo cho khuôn, dao, chi tiết chính xác.
  • Tạo ấn tượng tốt với khách hàng, đối tác yêu cầu cao về đo lường và kiểm soát.

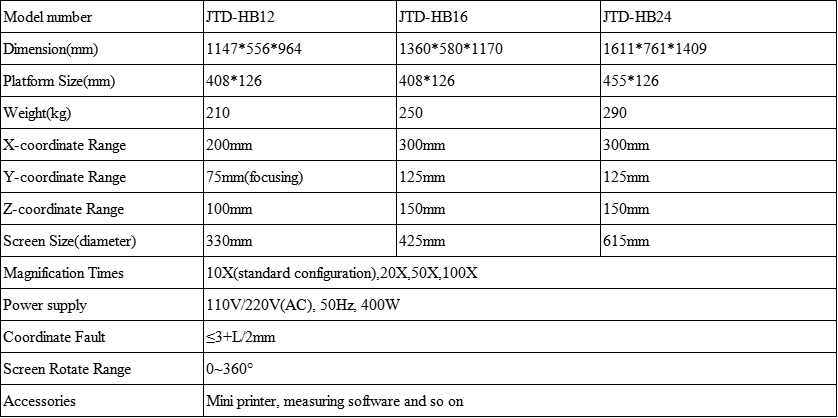

7. Thông số kỹ thuật

Khi đưa JTDHB12 lên website bán hàng hoặc trang giới thiệu thiết bị, bạn có thể trình bày bảng thông số theo mẫu:

• Model: JTDHB12 / JTDHB12-2010 – Horizontal Profile Projector
• Kiểu máy: Máy chiếu biên dạng ngang
• Đường kính màn chiếu: Ø330 mm, vùng hiệu dụng ≥ Ø300 mm
• Ống kính phóng đại: 10X (chuẩn), tùy chọn 20X, 50X, 100X
• Hành trình bàn đo (X × Y × Focus): 200 × 100 × 75 mm (tham khảo)
• Độ phân giải hệ đo số: 0,0005 mm (trục X, Z)
• Độ chính xác tọa độ: ≤ 3 + L/200 (µm)
• Góc quay màn/bàn: 0–360°, độ phân giải 1′ hoặc 0,01°
• Nguồn sáng: 2 đèn halogen 24V/150W (biên dạng & bề mặt)
• Nguồn cấp: AC 110V/60Hz hoặc AC 220V/50Hz, công suất khoảng 400 W
• Kích thước máy (D × W × H): ~1147 × 556 × 964 mm
• Khối lượng: ~150–210 kg
