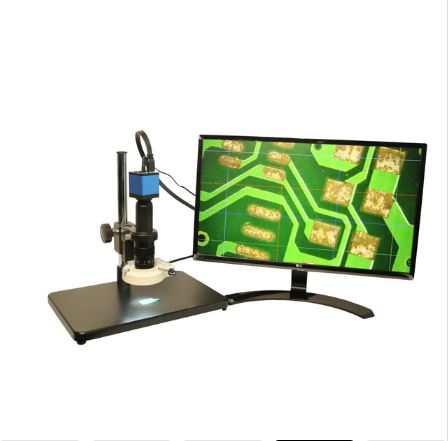

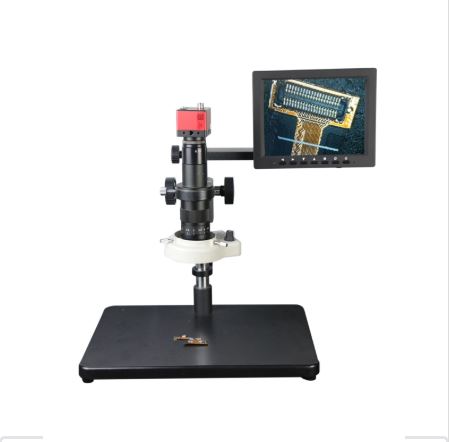

Kính hiển vi TV dòng XDC-10

Kính hiển vi TV dòng XDC-10 là dòng kính hiển vi video/TV được thiết kế chuyên cho kiểm tra ngoại quan, kiểm tra bề mặt và phân tích chi tiết nhỏ trong môi trường sản xuất công nghiệp. Thay vì nhìn qua thị kính như kính hiển vi quang học truyền thống, người vận hành sẽ quan sát trực tiếp trên màn hình TV/monitor, thông qua camera CCD độ nhạy cao gắn trên đầu kính.

Điểm nổi bật của XDC-10 là zoom liên tục đơn mắt (monocular continuous zoom) kết hợp với khoảng cách làm việc 95 mm và dải lấy nét 60 mm, cho phép phóng đại – lấy nét linh hoạt mà vẫn giữ được không gian thao tác rộng trên bề mặt sản phẩm. Hệ thống điều chỉnh dọc 110 mm / 250 mm giúp việc nâng – hạ đầu kính hoặc bàn mẫu trở nên dễ dàng, phù hợp với nhiều loại chi tiết cao – thấp khác nhau.

Nhờ đó, XDC-10 đặc biệt phù hợp cho các công đoạn:

Kiểm tra PCB, mối hàn SMT

Quan sát bề mặt linh kiện điện tử, đầu nối, chân IC

Kiểm tra bavia, xước, nứt trên chi tiết cơ khí nhỏ

Đánh giá bề mặt nhựa, cao su, chi tiết đúc, mạ, sơn…

1. Kính hiển vi TV là gì – khác gì kính hiển vi quang học thường?

Kính hiển vi TV/video như XDC-10 hoạt động dựa trên nguyên tắc:

Đầu kính hiển vi gắn camera CCD thu hình ảnh bề mặt sản phẩm.

Tín hiệu hình ảnh được đưa ra màn hình (TV, monitor, hoặc máy tính tùy cấu hình).

Người dùng không cần áp mắt vào thị kính, mà chỉ cần nhìn trực tiếp lên màn hình.

So với kính hiển vi quang học truyền thống, XDC-10 mang lại nhiều lợi ích:

Thoải mái hơn khi quan sát lâu:
Không phải cúi sát vào kính, giảm mỏi mắt – mỏi cổ – mỏi lưng.

Nhiều người cùng xem được:
Trưởng ca, kỹ sư, QC có thể cùng quan sát trên một màn hình, thuận tiện cho đào tạo, phân tích lỗi hoặc trao đổi với khách hàng.

Dễ chụp ảnh, ghi hình:
Camera CCD kết hợp thiết bị ghi hình/PC (nếu có) giúp lưu trữ ảnh lỗi, gắn với mã lô, đơn hàng, khách hàng… rất tiện cho truy xuất sau này.

XDC-10 vì vậy không chỉ là một kính hiển vi, mà là một hệ thống quan sát – ghi nhận hình ảnh phục vụ trực tiếp cho quản lý chất lượng và R&D.

2. Zoom liên tục đơn mắt – Phóng to mượt, không bị “nhảy bậc”

Một điểm cộng lớn của XDC-10 là zoom liên tục (continuous zoom):

Người dùng xoay vòng zoom để thay đổi độ phóng đại từ thấp lên cao hoặc ngược lại một cách mượt mà, không bị “nhảy bậc” như dùng các vật kính rời.

Điều này đặc biệt hữu ích khi:

Cần quan sát tổng thể, sau đó zoom dần vào vùng nghi ngờ.

Muốn so sánh kích thước lỗi với các chuẩn trên màn hình.

Vì là zoom đơn mắt (monocular), toàn bộ hệ thống quang học được tối ưu để đưa hình ảnh tốt nhất đến camera CCD, hơn là phân chia cho hai mắt như kính hiển vi quang học truyền thống. Thiết kế này phù hợp với triết lý “nhìn mọi thứ trên màn hình” của dòng kính hiển vi TV.

»»» Xem thêm sản phẩm: Ống keo hai thành phần (A/B) Jaten

3. Camera CCD – Hình ảnh ổn định, độ nhạy sáng tốt

Camera CCD là “trái tim” của hệ thống kính hiển vi TV XDC-10:

CCD (Charge-Coupled Device) cho độ nhạy sáng cao, hình ảnh ổn định, ít nhiễu.

Phù hợp với các ứng dụng cần quan sát chi tiết nhỏ trên bề mặt bóng, bề mặt kim loại, mối hàn – những nơi có độ tương phản khó.

Khi kết hợp với nguồn sáng phù hợp (đèn vòng LED, đèn chiếu trên, chiếu xiên…), XDC-10 cho hình ảnh:

Đủ sáng, không chói.

Chi tiết rõ, biên cạnh sắc nét.

Dễ phân biệt các vết xước, vết cháy, vết nứt, bavia, lỗ rỗ…

Tùy theo cấu hình mà XDC-10 có thể đi kèm nhiều loại camera (độ phân giải khác nhau, ngõ ra HDMI, AV, USB…), bạn có thể tùy chỉnh khi đưa sản phẩm lên web.

4. Khoảng cách làm việc 95 mm – Dải lấy nét 60 mm – Điều chỉnh dọc linh hoạt

Theo mô tả từ Jaten, kính hiển vi XDC-10 có:

Khoảng cách làm việc (Working Distance) 95 mm

Dải lấy nét (Focusing Range) 60 mm

Điều chỉnh dọc (Vertical Adjustment) 110 mm / 250 mm

Những con số này mang lại lợi ích thực tế:

4.1. Khoảng cách làm việc 95 mm

Đây là khoảng cách từ đầu ống kính đến bề mặt sản phẩm khi đang trong vùng lấy nét.

95 mm là một khoảng tương đối rộng, cho phép:

Để tay, nhíp, mỏ hàn, đầu hút vào làm việc dưới kính.

Thao tác sửa lỗi mối hàn, chỉnh linh kiện, nhặt bavia… mà không bị vướng đầu kính.

4.2. Dải lấy nét 60 mm

Dải lấy nét 60 mm cho phép kính lấy nét được trong một biên độ chiều cao tương đối lớn:

Phù hợp khi kiểm tra các sản phẩm cao thấp khác nhau mà không cần đổi cơ cấu gá.

Dễ dàng quan sát cả bề mặt phẳng (PCB) lẫn chi tiết dạng khối, gờ, bậc.

4.3. Điều chỉnh dọc 110 mm / 250 mm

Hành trình điều chỉnh dọc lớn giúp:

Nâng – hạ đầu kính hoặc bàn mẫu nhiều, bao phủ được nhiều dạng sản phẩm.

Chuyển nhanh giữa mức zoom thấp – cao và độ cao chi tiết khác nhau mà vẫn giữ được vị trí thao tác hợp lý.

Tổng hợp lại, bộ thông số 95 mm – 60 mm – 110/250 mm khiến XDC-10 trở thành một hệ thống quan sát rất “dễ sống” trong môi trường sản xuất, không quá kén dòng sản phẩm hay loại chi tiết.

5. Thiết kế thân kính, giá đỡ và công thái học

Dù mỗi nhà nhập khẩu có thể cấu hình bộ giá đỡ (stand) khác nhau, nhưng về cơ bản, XDC-10 thường đi cùng:

Giá đỡ chắc chắn, thân cột vững

Hạn chế rung khi thao tác.

Giữ camera và ống kính ổn định khi zoom.

Bàn đỡ mẫu (bàn làm việc)

Có thể là bàn phẳng hoặc bàn có kẹp vị trí.

Bề mặt đủ rộng cho PCB, cụm linh kiện, chi tiết cơ khí nhỏ.

Định hướng công thái học

Màn hình đặt ở tầm mắt thoải mái.

Người vận hành ngồi tư thế tự nhiên, giảm căng thẳng cơ thể khi làm việc cả ca.

Khi đưa lên website, bạn có thể nhấn mạnh lợi ích: giảm mệt mỏi cho nhân sự QC, từ đó giảm sai sót khi kiểm tra.

6. Ứng dụng thực tế của kính hiển vi TV XDC-10

XDC-10 Series TV Microscope là một công cụ kiểm tra ngoại quan cực kỳ đa dụng:

6.1. Ngành điện – điện tử, SMT, PCB

Kiểm tra mối hàn chân IC, BGA, QFN, SOP, DIP…

Phát hiện:

Thiếu hàn, thừa hàn, cầu hàn.

Cháy mối hàn, bong pad, nứt mối nối.

Oxy hóa, bẩn, tạp chất trên bề mặt.

Kiểm tra sự ăn mòn, rạn nứt đường mạch, chất lượng lớp phủ solder mask.

6.2. Ngành cơ khí chính xác, khuôn mẫu

Quan sát bề mặt sau gia công, mài, đánh bóng.

Phát hiện:

Bavia, sứt cạnh, nứt lông chim.

Vết xước, rỗ nhỏ, khuyết tật bề mặt.

Đánh giá bề mặt khuôn ép nhựa, khuôn dập, khuôn đúc.

6.3. Sản xuất nhựa, cao su, đúc áp lực

Kiểm tra bề mặt sản phẩm sau ép/injection, sau mạ, sơn, in.

Phát hiện lỗ rỗ, bọt khí, bong tróc, xước, rạn.

6.4. Ngành đồng hồ, trang sức, linh kiện nhỏ

Quan sát chi tiết cực nhỏ, bề mặt mạ, mặt cắt khắc.

Hỗ trợ sửa chữa, lựa chọn, phân loại sản phẩm cao cấp.

6.5. Phòng R&D, phân tích lỗi và đào tạo

Phục vụ phân tích nguyên nhân lỗi, làm báo cáo kỹ thuật.

Chụp ảnh minh họa, dựng video hướng dẫn cho công nhân, học viên.

Hỗ trợ thử nghiệm, điều chỉnh quy trình sản xuất.

7. Lợi ích khi đầu tư kính hiển vi TV XDC-10

Đầu tư XDC-10 mang lại nhiều lợi ích thực tế:

Tăng độ chính xác trong kiểm tra
Hình ảnh rõ, zoom mượt, khoảng làm việc rộng giúp ít bỏ sót lỗi hơn, kể cả lỗi rất nhỏ.

Đẩy nhanh tốc độ kiểm tra
Quan sát trên màn hình, không phải điều chỉnh thị kính liên tục, thao tác nhanh và trực quan.

Giảm mỏi mắt – mỏi người cho kỹ thuật viên
Môi trường làm việc thoải mái giúp duy trì sự tập trung cả ca, đặc biệt trong dây chuyền chạy liên tục.

Dễ dàng báo cáo và chia sẻ
Nếu tích hợp với hệ thống ghi hình, XDC-10 giúp chụp ảnh lỗi, lưu hồ sơ, gửi khách hàng, rất hữu ích trong QA, khiếu nại và audit.

Đầu tư lâu dài
Với cấu trúc quang – cơ ổn định, XDC-10 có thể sử dụng nhiều năm, chỉ cần bảo dưỡng định kỳ hợp lý.

8. Gợi ý bảng thông số kỹ thuật (để bạn tự điền theo model thực tế)

Khi đưa lên website (WooCommerce, landing page…), bạn có thể dùng mẫu bảng như sau và điền số thật:

Tên sản phẩm: Kính hiển vi TV dòng XDC-10

Kiểu kính: Kính hiển vi video/TV, zoom liên tục đơn mắt

Camera: CCD, độ phân giải … (ví dụ: Full HD / 2MP / 5MP…)

Độ phóng đại: …x – …x (tùy cấu hình lens + camera)

Khoảng cách làm việc: ~95 mm

Dải lấy nét: ~60 mm

Điều chỉnh dọc: 110 mm / 250 mm (tùy model/giá đỡ)

Nguồn sáng: Đèn LED (đèn vòng / đèn trên / đèn xiên…), điều chỉnh cường độ.

Giá đỡ: Cột đứng/bàn đỡ, hành trình X–Y (nếu có).

Ngõ ra hình ảnh: HDMI / AV / USB (tùy cấu hình).

Phụ kiện tùy chọn: Màn hình, phần mềm đo lường, chân đế đặc biệt…
