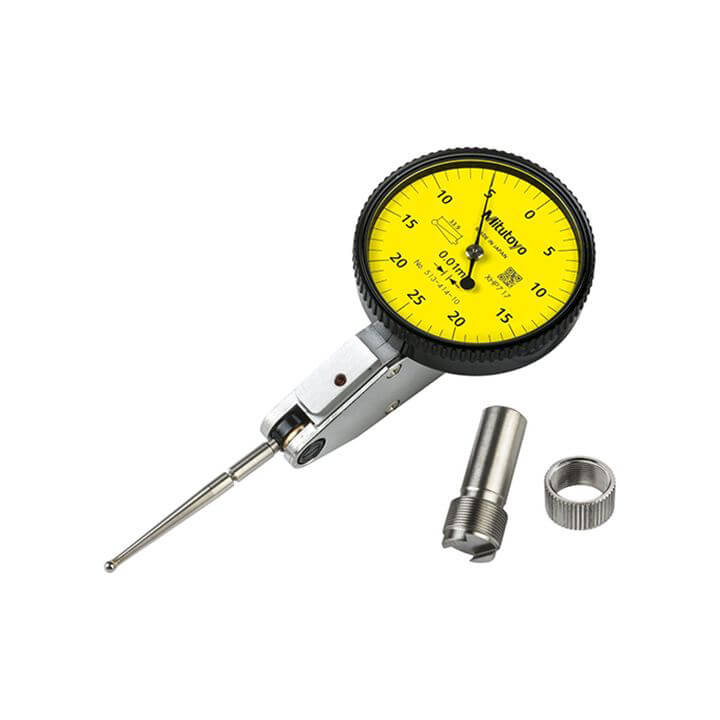

ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM)

“ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM) là thiết bị đo cơ khí chuyên dụng, được sử dụng rộng rãi trong các nhà máy, xưởng gia công, phòng kiểm tra chất lượng sản phẩm. Với độ chính xác cực cao, thiết kế nhỏ gọn, độ bền vượt trội và khả năng đo ổn định trong thời gian dài, sản phẩm do Milatech phân phối đã trở thành lựa chọn hàng đầu cho các kỹ sư và chuyên viên kiểm định trên toàn quốc.

I. Vai trò của đồng hồ so chân gập trong đo kiểm cơ khí

Trong sản xuất cơ khí, độ chính xác của chi tiết là yếu tố quan trọng quyết định chất lượng sản phẩm. Đồng hồ so chân gập được dùng để đo sai lệch kích thước, độ song song, độ phẳng, độ vuông góc hoặc độ đảo của bề mặt.

Khác với đồng hồ so dạng đứng truyền thống, đồng hồ so chân gập Mitutoyo 513-414-10E có cơ cấu chân đo nghiêng và thân nhỏ gọn, thuận tiện khi đo ở những vị trí hẹp, góc khuất hoặc bề mặt khó tiếp cận.

Thiết bị giúp kỹ thuật viên xác định sai lệch hình học của chi tiết trong các công đoạn tiện, phay, mài, lắp ráp hoặc kiểm tra cuối cùng. Việc sử dụng công cụ đo chính xác như vậy không chỉ nâng cao hiệu quả sản xuất mà còn góp phần đảm bảo tiêu chuẩn ISO trong kiểm soát chất lượng.

II. Cấu tạo và cơ chế hoạt động của ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM)

Thiết bị hoạt động dựa trên nguyên lý biến đổi chuyển động tuyến tính của đầu đo thành chuyển động quay của kim chỉ thị, thông qua hệ thống bánh răng cực nhỏ và trục khuếch đại cơ học bên trong.
1. Cấu tạo cơ bản gồm:

Thân đồng hồ: hợp kim chống gỉ, phủ mạ crom chống mài mòn.

Chân đo: dạng gập, có thể xoay linh hoạt nhiều góc, thuận tiện khi đặt ở vị trí hẹp.

Mặt hiển thị: được bảo vệ bằng kính cường lực, chống trầy và chống bụi.

Kim đo và kim phụ: hiển thị kết quả đo và số vòng quay giúp theo dõi chuyển động tổng.

Trục quay và bánh răng: được gia công bằng thép cứng, độ chính xác cao, đảm bảo truyền động mượt.

Cơ cấu lò xo hồi vị: giúp kim trở lại vị trí ban đầu khi không có tải.
2. Cơ chế đo

Khi đầu chân đo tiếp xúc bề mặt vật cần kiểm tra, độ dịch chuyển nhỏ (dưới 0.5 mm) được truyền đến hệ thống bánh răng bên trong và thể hiện bằng kim quay trên mặt số. Mỗi vạch chia tương ứng 0.01 mm, cho phép người sử dụng đọc giá trị sai lệch với độ chính xác cao.

»»» Xem thêm sản phẩm: THƯỚC CẶP ĐỒNG HỒ MITUTOYO 505-732 (0-150MM/ 0.01MM)

III. Thông số kỹ thuật của đồng hồ so chân gập Mitutoyo 513-414-10E

Thông số Giá trị
Hãng sản xuất Mitutoyo – Nhật Bản
Model 513-414-10E
Kiểu đồng hồ Chân gập (Dial Test Indicator)
Dải đo 0 – 0.5 mm
Độ chia nhỏ nhất 0.01 mm
Sai số tổng ±0.003 mm
Góc nghiêng chân đo 12° ± 3°
Chiều dài chân đo 14 mm
Đường kính mặt số 31 mm
Kiểu mặt số Trắng nền đen, dễ đọc
Kim quay 360°
Vật liệu thân Hợp kim mạ niken
Nhiệt độ hoạt động 0 – 40°C
Trọng lượng 40 g
Tiêu chuẩn ISO 2360 – JIS B 7533
Nguồn gốc phân phối Milatech – Việt Nam

Với thông số này, ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM) phù hợp cho hầu hết các công việc đo kiểm có yêu cầu độ chính xác cao, đặc biệt trong đo độ đảo trục, kiểm tra chi tiết khuôn mẫu, linh kiện điện tử, và máy công cụ.

IV. Ưu điểm nổi bật của ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM)

Độ chính xác tuyệt đối
Sản phẩm có độ chia nhỏ 0.01 mm và sai số chỉ ±0.003 mm, giúp người dùng xác định sai lệch cực nhỏ, đáp ứng tiêu chuẩn quốc tế trong đo kiểm cơ khí.

Thiết kế tiện lợi
Dạng chân gập giúp đo linh hoạt ở vị trí hẹp, bề mặt cong hoặc cạnh chi tiết. Phần đầu có thể xoay tròn 360° để dễ dàng định hướng trong không gian hẹp.

Vật liệu cao cấp
Toàn bộ thân được chế tạo bằng hợp kim chống ăn mòn, bánh răng bằng thép carbon cứng, hoạt động bền bỉ trong môi trường nhà xưởng.

Khả năng chống sốc và chống bụi tốt
Mặt đồng hồ có ron cao su kín, chống bụi, chống ẩm, phù hợp môi trường có dầu hoặc bụi mài.

Hiển thị dễ đọc
Mặt số lớn, rõ nét, nền trắng tương phản cao giúp người thao tác đọc kết quả nhanh, hạn chế sai sót.

Độ ổn định lâu dài
Mitutoyo nổi tiếng về độ bền cơ học. Khi được bảo dưỡng đúng cách, sản phẩm có thể duy trì độ chính xác trong nhiều năm sử dụng liên tục.

Hỗ trợ kỹ thuật và bảo hành từ Milatech
Khi mua tại Milatech, khách hàng được bảo hành chính hãng 12 tháng, hỗ trợ hiệu chuẩn, kiểm tra và thay thế linh kiện khi cần thiết.

V. Ứng dụng thực tế trong đo kiểm cơ khí và công nghiệp

ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM) được ứng dụng rộng rãi trong nhiều ngành nghề:

Gia công cơ khí chính xác: kiểm tra độ đảo trục, độ lệch, độ song song giữa các mặt.

Ngành khuôn mẫu: đo độ phẳng bề mặt, độ vuông góc giữa các chi tiết.

Sản xuất linh kiện điện tử: xác định sai số lắp ráp và độ đồng đều sản phẩm.

Ngành ô tô, xe máy: kiểm tra độ mòn chi tiết máy, vòng bi, trục cam, piston.

Kiểm tra thiết bị CNC: xác định sai lệch sau gia công để hiệu chỉnh bàn máy.

Phòng thí nghiệm đo lường: phục vụ hiệu chuẩn chuẩn đo lường cho các nhà máy sản xuất.

Sự tiện dụng và chính xác của dòng sản phẩm này giúp kỹ sư rút ngắn thời gian kiểm tra, giảm chi phí, đồng thời tăng độ tin cậy trong sản phẩm cuối cùng.

VI. So sánh giữa các dòng đồng hồ so Mitutoyo

Model Dải đo Độ chia nhỏ Đặc điểm
513-404-10E 0.2 mm 0.002 mm Dạng siêu chính xác, dùng cho linh kiện siêu nhỏ
513-414-10E 0.5 mm 0.01 mm Thông dụng, linh hoạt, phù hợp nhiều ứng dụng
513-444-10E 1.0 mm 0.01 mm Dành cho chi tiết lớn, hành trình đo dài hơn
513-474-10E 1.0 mm 0.002 mm Dành cho đo chính xác cực cao, phòng lab

Từ bảng so sánh, có thể thấy 513-414-10E là dòng tiêu chuẩn cân bằng giữa độ chính xác, hành trình đo và độ bền, phù hợp với hầu hết nhu cầu của nhà xưởng.

VII. Hướng dẫn sử dụng và bảo quản đúng cách

1. Cách sử dụng

Lắp đồng hồ vào giá đỡ hoặc đầu kẹp của máy đo.

Điều chỉnh chân đo chạm nhẹ vào bề mặt mẫu.

Xoay mặt đồng hồ để đặt kim về vị trí “0”.

Di chuyển mẫu hoặc chi tiết cần kiểm tra.

Đọc sai số hiển thị trên mặt đồng hồ (1 vạch = 0.01 mm).
2. Lưu ý khi sử dụng

Không ấn mạnh đầu đo, tránh biến dạng cơ cấu bên trong.

Giữ mặt kính sạch, không để dầu hoặc bụi bẩn bám vào.

Tránh va chạm hoặc rơi rớt, đặc biệt phần chân đo và trục quay.

Khi không sử dụng, nên đặt trong hộp chuyên dụng có lớp mút chống rung.
3. Bảo quản định kỳ

Vệ sinh bằng khăn mềm, không dùng dung môi mạnh.

Hiệu chuẩn định kỳ 6 tháng/lần để đảm bảo sai số nằm trong giới hạn cho phép.

Bôi trơn nhẹ trục truyền động bằng dầu chuyên dụng.

Bảo quản nơi khô ráo, nhiệt độ ổn định dưới 40°C.

Milatech cung cấp dịch vụ hiệu chuẩn đồng hồ so định kỳ theo tiêu chuẩn ISO/IEC 17025, đảm bảo thiết bị luôn đạt độ chính xác cao nhất.

VIII. Lý do nên chọn ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM) tại Milatech

Phân phối chính hãng, đầy đủ CO – CQ
Tất cả sản phẩm do Milatech cung cấp đều là hàng Mitutoyo nhập khẩu nguyên đai, kiểm định chất lượng nghiêm ngặt.

Dịch vụ hậu mãi chu đáo
Hỗ trợ bảo hành, sửa chữa, hiệu chuẩn và cung cấp phụ kiện thay thế chính hãng.

Đội ngũ kỹ thuật viên chuyên môn cao
Milatech có đội ngũ kỹ sư đo lường giàu kinh nghiệm, sẵn sàng tư vấn chọn thiết bị phù hợp và hướng dẫn sử dụng tận nơi.

Giá thành cạnh tranh, giao hàng toàn quốc
Chính sách chiết khấu hấp dẫn cho đơn vị mua số lượng lớn, giao hàng nhanh trên toàn quốc.

Đào tạo miễn phí và hỗ trợ kỹ thuật trọn đời
Khách hàng mua tại Milatech được hướng dẫn vận hành, bảo dưỡng thiết bị đúng cách để duy trì độ chính xác lâu dài.

Với hiệu năng vượt trội, độ bền cao và khả năng đo ổn định, ĐỒNG HỒ SO CHÂN GẬP MITUTOYO 513-414-10E (0.5MM X 0.01MM) là công cụ không thể thiếu trong quy trình kiểm tra chất lượng sản phẩm cơ khí. Sự kết hợp giữa thương hiệu Mitutoyo nổi tiếng toàn cầu và dịch vụ uy tín của Milatech mang đến giải pháp đo lường chính xác, tiết kiệm và bền vững cho mọi doanh nghiệp.”
