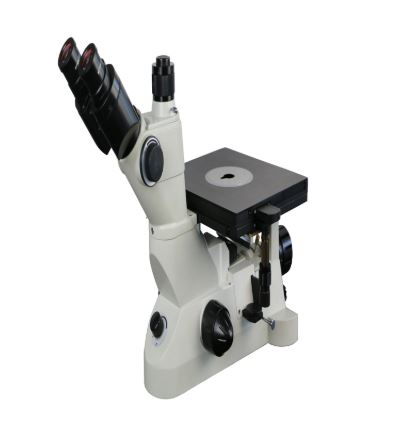

Kính hiển vi luyện kim đảo ngược Jaten

Kính hiển vi luyện kim đảo ngược là “con mắt” của phòng QC/QA hiện đại, giúp kỹ sư nhìn rõ tổ chức kim loại, lớp nhiệt luyện, khuyết tật bề mặt chỉ trong vài thao tác đơn giản, từ đó kiểm soát chất lượng và tối ưu quy trình sản xuất hiệu quả hơn.

1. Giới thiệu tổng quan về kính hiển vi luyện kim đảo ngược

Kính hiển vi luyện kim đảo ngược (Inverted Metallurgic Microscope) là một trong những thiết bị không thể thiếu trong các phòng thí nghiệm vật liệu, phòng QA/QC của nhà máy cơ khí, luyện kim, sản xuất linh kiện và gia công chính xác. Khác với kính hiển vi sinh học thông thường, kính hiển vi luyện kim được thiết kế chuyên biệt để quan sát bề mặt kim loại đã mài – đánh bóng, giúp người dùng đánh giá tổ chức kim tương, khuyết tật, lớp nhiệt luyện, lớp mạ hoặc lớp phủ bề mặt một cách rõ ràng và có hệ thống.

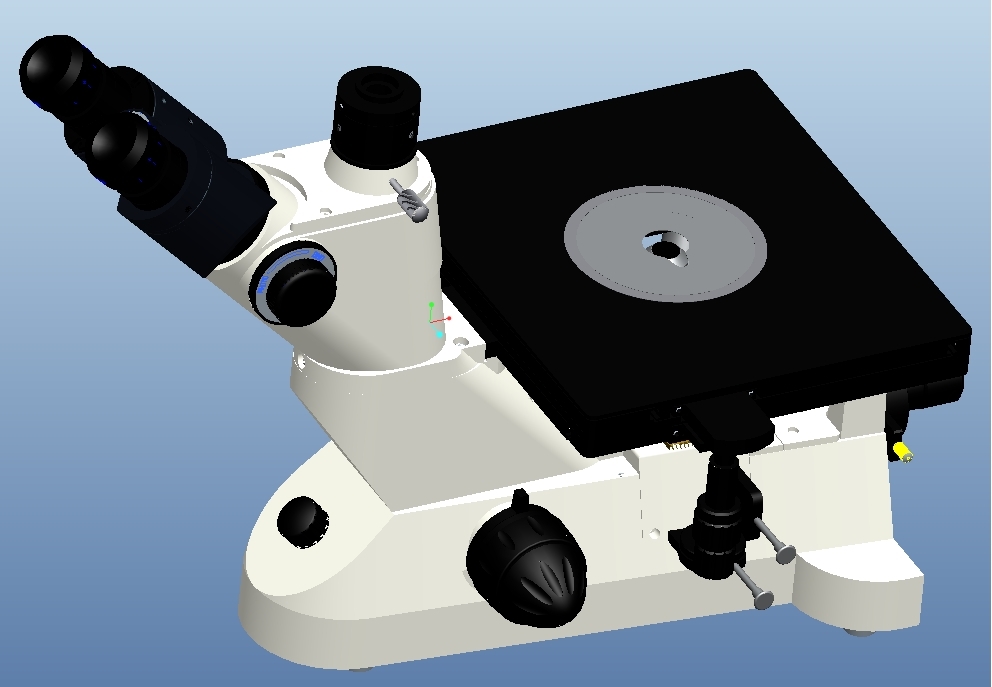

Thiết kế inverted (đảo ngược) nghĩa là hệ quang học và vật kính nằm phía dưới, trong khi mẫu vật được đặt phía trên trên bàn kính. Cấu trúc này đặc biệt phù hợp cho các mẫu kim loại dạng phôi, chi tiết cơ khí, mẫu cắt – mài – bóng có kích thước và khối lượng lớn, khó đặt lên các loại kính hiển vi kiểu đứng truyền thống. Nhờ đó, quá trình kiểm tra, phân tích mẫu trở nên nhanh, ổn định và an toàn hơn.

2. Thiết kế đảo ngược – tối ưu cho mẫu kim loại và vật liệu nặng

Điểm khác biệt lớn nhất giữa kính hiển vi luyện kim đảo ngược và các loại kính hiển vi quang học khác nằm ở cách bố trí quang học và mẫu vật:
Ở kính hiển vi kiểu đứng (upright):
Vật kính nằm phía trên, mẫu được đặt ở giữa, nguồn sáng phản xạ chiếu từ phía trên xuống. Với những mẫu kim loại lớn, nặng hoặc có hình dạng cồng kềnh, việc gá đặt mẫu lên bàn kính khá bất tiện.
Ở kính hiển vi luyện kim đảo ngược:
Vật kính nằm dưới, mẫu được đặt phía trên. Người dùng chỉ cần mài – đánh bóng bề mặt mẫu, sau đó đặt phần bề mặt này lên bàn kính. Điều này rất lý tưởng cho:
Phôi thép, tấm kim loại, chi tiết tiện, phay, đúc.
Chi tiết cơ khí dạng trục, bánh răng, bạc đạn, khuôn mẫu.
Mẫu kim loại đã xử lý nhiệt, hàn, mạ, phủ.
Nhờ cấu trúc này, người vận hành không phải cắt nhỏ mẫu quá nhiều, hạn chế rủi ro hư hại mẫu, đồng thời giữ được tính đại diện của cấu trúc kim loại trên chi tiết thực tế.

»»» Xem thêm sản phẩm: Kim bơm keo cho máy bơm keo công nghiệp Jaten

3. Hệ quang học chất lượng cao – hình ảnh sắc nét, tương phản tốt

Đối với kính hiển vi luyện kim, chất lượng hệ quang học là yếu tố quyết định trực tiếp tới độ tin cậy của kết quả quan sát. Kính hiển vi luyện kim đảo ngược thường được trang bị:
Vật kính chuyên dụng cho luyện kim:
Các thấu kính được thiết kế tối ưu cho quan sát bề mặt phản xạ (không cần ánh sáng truyền qua), giúp hình ảnh bề mặt kim loại rõ nét, không bị mờ đục như khi dùng kính hiển vi sinh học.
Thị kính trường rộng (wide-field):
Trường nhìn lớn giúp người dùng quan sát được diện tích bề mặt rộng hơn trong cùng một lần ngắm, thuận tiện cho việc khảo sát tổng quan trước khi đi sâu vào các vị trí chi tiết.
Độ phóng đại linh hoạt:
Tuỳ cấu hình, kính có thể hỗ trợ nhiều mức phóng đại phổ biến như 50x, 100x, 200x, 500x… cho tới cao hơn, đáp ứng cho cả:
Quan sát sơ bộ bề mặt.
Phân tích chi tiết cấu trúc hạt, vết nứt, khuyết tật cực nhỏ.
Độ tương phản cao:
Bề mặt kim loại sau khi khắc hóa học sẽ xuất hiện sự khác biệt giữa các pha và tổ chức. Hệ quang học tốt sẽ giúp phân tách ranh giới hạt, đường biên pha và các vùng xử lý nhiệt khác nhau rõ ràng, giúp việc phân tích trở nên chính xác và dễ dàng hơn.

4. Hệ chiếu sáng phản xạ ổn định – phù hợp cho bề mặt kim loại

Khác với kính hiển vi sinh học dùng ánh sáng truyền qua mẫu (transmitted light), kính hiển vi luyện kim đảo ngược chủ yếu sử dụng ánh sáng phản xạ (reflected light). Nguồn sáng chiếu từ phía trên xuống bề mặt mẫu, sau đó ánh sáng phản xạ ngược lại qua hệ quang học để tạo hình ảnh.
Một số ưu điểm của hệ chiếu sáng này:
Ánh sáng đồng đều, ít nhấp nháy, giúp người vận hành quan sát thoải mái trong thời gian dài.
Có thể điều chỉnh cường độ sáng phù hợp với từng loại mẫu, từng mức phóng đại.
Phối hợp với các kỹ thuật chiếu sáng khác (tuỳ cấu hình máy), như:
Chiếu sáng trường sáng (bright field).
Chiếu sáng trường tối (dark field).
Tương phản pha hay các kỹ thuật tăng cường tương phản khác (nếu có).
Nhờ ánh sáng ổn định, chi tiết bề mặt như vết trầy xước, lỗ rỗ, bọt khí, ranh giới hạt, lớp phủ đều được thể hiện rõ ràng, hỗ trợ kỹ sư và kỹ thuật viên đưa ra đánh giá nhanh chóng.

5. Bàn mẫu cơ khí chính xác – thao tác mượt, quét mẫu thuận tiện

Bàn mẫu của kính hiển vi luyện kim đảo ngược thường là bàn cơ khí hai trục X–Y, có thước chia và núm vặn vi cấp. Điều này mang lại nhiều lợi ích:
Dịch chuyển mẫu trơn tru, chính xác từng mm hoặc nhỏ hơn.
Có thể quét toàn bộ bề mặt mẫu theo đường thẳng hoặc theo vùng mà không bị mất dấu.
Phù hợp cho:
Kiểm tra dọc theo một đường hàn.
Xem cấu trúc dọc theo chiều dày vật liệu.
Khảo sát hệ thống khuyết tật theo vùng.
Với các mẫu có kích thước lớn, bàn mẫu còn được thiết kế để chịu tải tốt, đảm bảo độ ổn định khi quan sát lâu mà không bị rung lắc.

6. Dễ dàng nâng cấp với camera và phần mềm phân tích ảnh

Trong các nhà máy hiện đại, việc lưu trữ và báo cáo kết quả kiểm tra là yêu cầu bắt buộc. Kính hiển vi luyện kim đảo ngược có thể dễ dàng được nâng cấp thành hệ thống phân tích hình ảnh hoàn chỉnh:
Gắn camera hiển vi trên ống quan sát hoặc cổng quang học chuyên dụng.
Kết nối với máy tính và phần mềm phân tích ảnh để:
Chụp ảnh bề mặt mẫu với độ phân giải cao.
Đo kích thước khuyết tật, vết nứt, kích thước hạt.
Chèn chú thích, vẽ đường đo, đánh dấu vùng quan sát.
Lưu trữ theo mã mẫu, mã lô, ngày kiểm tra.
Xuất báo cáo dạng file (PDF, Word, Excel…) để gửi cho khách hàng hoặc lưu hồ sơ chất lượng.
Việc này đặc biệt hữu ích khi doanh nghiệp cần truy xuất dữ liệu trong các cuộc đánh giá ISO, audit nhà cung cấp hoặc giải quyết khiếu nại khách hàng.

7. Ứng dụng thực tế của kính hiển vi luyện kim đảo ngược

Kính hiển vi luyện kim đảo ngược được sử dụng rộng rãi trong nhiều ngành:
Ngành luyện kim và nhiệt luyện
Kiểm tra cấu trúc hạt sau tôi, ram, ủ, thường hóa.
Đánh giá độ sâu lớp tôi, lớp thấm carbon, nitrid.
Nghiên cứu ảnh hưởng của quy trình nhiệt luyện đến cơ tính.
Ngành cơ khí, chế tạo máy, khuôn mẫu
Kiểm tra khuyết tật trên bề mặt sau gia công, mài, đánh bóng.
Đánh giá chất lượng bề mặt khuôn ép nhựa, khuôn dập nguội, khuôn rèn.
Phân tích nguyên nhân nứt gãy, mẻ cạnh, mòn bất thường.
Sản xuất linh kiện ô tô, xe máy, thiết bị công nghiệp
Kiểm tra mối hàn, mối ghép, bề mặt ma sát.
Đánh giá lớp phủ chống mài mòn, chống ăn mòn.
Hỗ trợ phân tích lỗi trong quá trình R&D sản phẩm mới.
Ngành vật liệu mới, viện nghiên cứu, trường đại học
Nghiên cứu vật liệu kim loại, hợp kim, vật liệu composite nền kim loại.
Phân tích cấu trúc liên quan đến tính năng cơ học, độ bền mỏi, độ dai va đập.
Phục vụ giảng dạy thực hành kim tương học, vật liệu học.

8. Lợi ích khi đầu tư kính hiển vi luyện kim đảo ngược cho doanh nghiệp

Việc trang bị một kính hiển vi luyện kim đảo ngược mang lại nhiều giá trị lâu dài:
Nâng cao năng lực kiểm soát chất lượng (QC/QA)

Có công cụ kiểm tra cấu trúc và bề mặt giúp doanh nghiệp:
Phát hiện lỗi sớm.
Giảm phế phẩm.
Hạn chế hàng lỗi tới tay khách hàng.
Hỗ trợ cải tiến quy trình công nghệ

Kết hợp kết quả quan sát tổ chức kim loại với dữ liệu thử nghiệm cơ lý (kéo, nén, uốn, va đập…) giúp kỹ sư:
Tối ưu quy trình nhiệt luyện.
Điều chỉnh chế độ gia công.
Chọn vật liệu phù hợp hơn cho từng ứng dụng.
Tăng uy tín khi làm việc với đối tác và khách hàng

Doanh nghiệp có đầy đủ báo cáo hình ảnh, số liệu phân tích rõ ràng sẽ tạo dựng được niềm tin và sự chuyên nghiệp, đặc biệt trong các lĩnh vực yêu cầu chất lượng cao như:
Ô tô – xe máy.
Thiết bị công nghiệp nặng.
Linh kiện chính xác.
Đầu tư một lần, sử dụng lâu dài
Kính hiển vi luyện kim là thiết bị có tuổi thọ cao, nếu được bảo dưỡng đúng cách có thể sử dụng nhiều năm mà vẫn giữ được độ ổn định và chính xác.
